Faucheuses à disques GMD 105
Les nouvelles faucheuses à disques à repliage verticale GMD 105 d'une largeur de travail de 2,80 à 3,50 m sont parfaitement adaptées aux exploitations de moyenne taille. Profitez d'une fauche propre et régulière ainsi que de la fiabilité et performance de la barre de coupe.
Les faucheuses GMD 105 sont destinées aux agriculteurs recherchant un meilleur suivi de terrain et une meilleure évacuation du fourrage sur terrains irréguliers. Leur capacité de travail à vitesse élevée et leur faible puissance absorbée en font des machines destinées à avaler les hectares à moindre coût sans impacter la qualité de fauche. Leur compacité les rend parfaitement compatibles aux tracteurs légers. Equipées du lamier série 100 et de divers équipements qui lui donneront toute la fiabilité nécessaire aux travaux de fauche. Les GMD 105 se déclinent en 3 modèles de 2,80 m, 3,10 m ou 3,50 m.
Vos avantages

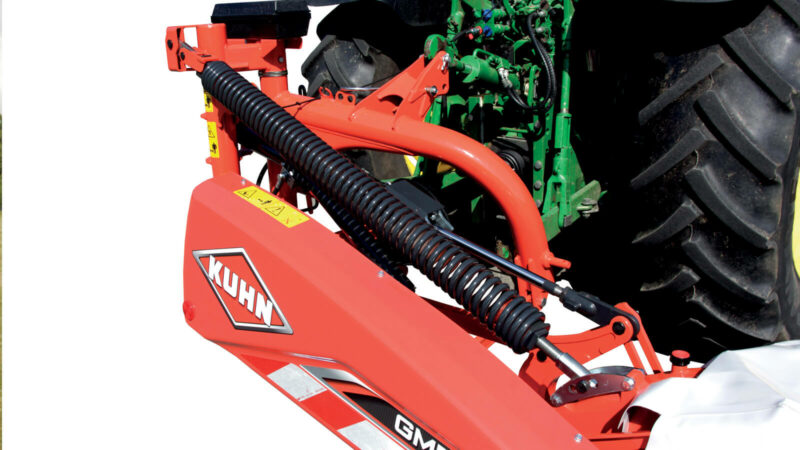

La nouvelle cinématique d'allègement CONSTANT FLOAT procure au groupe de fauche un allégement digne des machines à articulation pendulaire. Elle vous assure une excellente stabilité avec une hauteur de coupe régulière, même à vitesse élevée, et un bon suivi du relief. Le tapis végétal sera préservé même en conditions humides. Le réglage de l’allégement est simple et rapide: aucun outil n’est requis.
Bénéficiant d’un angle de débattement important d’une amplitude de -25/+35°, la faucheuse épouse le sol dans les situations les plus extrêmes avec grande facilité. Cette large amplitude d’inclinaison rend possible le fauchage des talus.
.jpg)

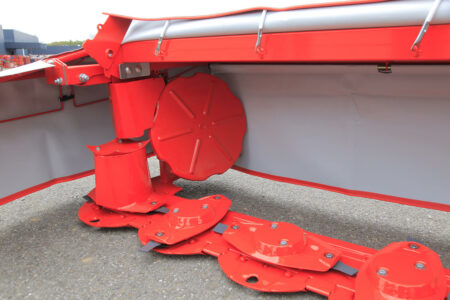

La commande directe du porte-disques à travers le premier disque est un atout supplémentaire sur cette machine.
Grâce au grand dégagement, vous bénéficiez d’une bonne évacuation du fourrage, en particulier sur terrains irréguliers. Avec le disque extérieur et le disque d’andainage, vous obtenez une séparation nette entre le fourrage sur pied et l’andain ainsi qu’un passage dégagé pour la roue droite du tracteur. L’andain est régulier, bien formé et facile à reprendre.

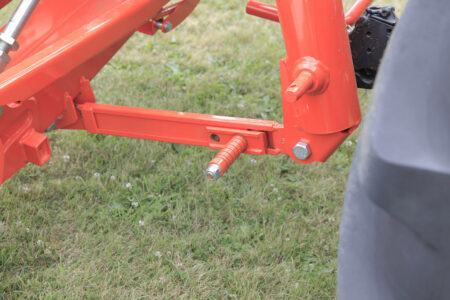

En cas de rencontre avec un obstacle, le déclenchement de sécurité provoque le recul partiel du groupe de fauche. Le pivot de déclenchement est déporté à l’extrémité gauche de la machine et avec 22° de dégagement vers l’arrière. La machine peut mieux absorber les chocs à la rencontre d’un obstacle. L’impact du choc est significativement réduit. Vous pouvez réarmer le dispositif avec une simple marche arrière.

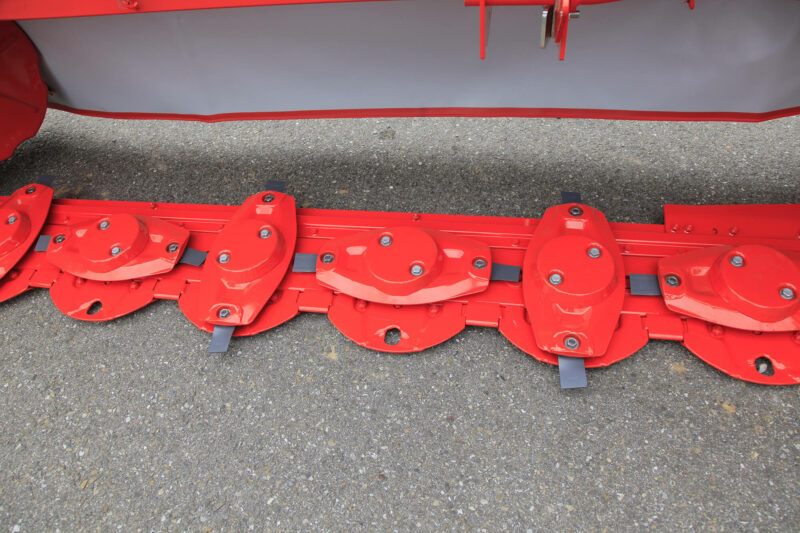

La conception de la barre de coupe a été pensée pour supporter les obstacles. Avec le système de sécurité PROTECTADRIVE, en cas de choc très violent d’un disque contre un obstacle, l’arbre supportant le disque se sectionne au-dessus du palier grâce à une gorge de rupture judicieusement dimensionnée. Les roues dentées sont protégées. En moins de 15 minutes, la machine est à nouveau opérationnelle avec un coût de réparation très faible.
Des composants haut-de-gamme renforcent le cœur de la barre de coupe :
- Lamier avec roulements spéciaux à double rangée de billes à contact oblique.
- Roues dentées de grand diamètre en acier forgé de haute précision avec 3 dents en prise.
- Conception spécifique des carters pour éviter toute contrainte particulière au niveau des vis de fixation.
- Fixation du couteau dans une cuvette en acier forgé, traitement intégral du disque pour réduire le risque d'usure.
Les faucheuses GMD 105 sont montées avec le système de fixation rapide des couteaux FAST-FIT qui permet 3 garanties supplémentaires :
- Une puissante lame ressort assure une pression constante sur l’axe de maintien du couteau : le couteau n'est pas freiné en rotation.
- Les axes de maintien des couteaux disposent d’une gorge et d'un épaulement pour offrir plus de sécurité.
- La lame ressort peut uniquement être déformée vers le bas lorsqu’elle se trouve au-dessus de l’empreinte dans le patin.
La qualité de coupe reste excellente grâce à la compacité de la barre de coupe et à la forme exclusive des couteaux qui passent au plus près des patins de protection.
Toutes les GMD 105 sont dotées de série d’une liaison extérieure renforcée entre la barre de coupe et l’ossature. Intégrant deux silentblocs, ce dispositif garantit un bon maintien en conditions de travail difficiles ou lors des déplacements routiers sur des chemins en mauvais état. Cette liaison extérieure combinée au nouvel entrainement par commande directe du porte disques garantit performance et longévité optimale, même dans les conditions les plus difficiles.
Pour garantir une pleine largeur de coupe lorsque la faucheuse est attelée à des tracteurs à largeur de voie variable, les faucheuses GMD 285, 315 et 355 ont une plage de déport de 190 mm.

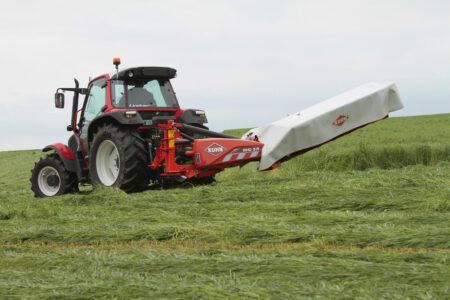

Le grand dégagement en position passage d’andain (env. 50 cm côté intérieur) est appréciable en régions vallonnées.
Vous bénéficiez d'une excellente garde au sol lors des demi-tours et les andains de fauche sont préservés. Pour davantage de confort et un moindre stress mécanique, un limiteur hydraulique arrête en douceur le relevage en position haute. Il n'y a pas de secousses lors de la levée de la machine.
Le palier de disque peut être enlevé ou monté rapidement et facilement au niveau de la barre de coupe série 100. Une éventuelle réparation est réalisée depuis l'extérieur et à moindre frais. Le temps d'immobilisation de la machine est réduit. L’accès au porte-disques est extrêmement facilité grâce à la double ouverture de la toile et ne requière aucun outil. Le remplacement des couteaux, l’entretien ou le lavage de la machine sont grandement facilités.
Spezifikation
| GMD 285-FF | GMD 315-FF | GMD 355-FF | |
|---|---|---|---|
| Largeur de travail (m) | 2,80 | 3,10 | 3,50 |
| Barre de coupe | Série 100 à commande directe et paliers externes renforcés | Série 100 à commande directe et paliers externes renforcés | Série 100 à commande directe et paliers externes renforcés |
| Nombre de disques avec patins de protection en acier traité | 7 | 8 | 9 |
| Fixation des couteaux | FAST-FIT | FAST-FIT | FAST-FIT |
| Plage de hauteur de fauche avec patins de série (mm) | 30 - 50 | 30 - 50 | 30 - 50 |
| Protection du train d'engrenages | Système PROTECTADRIVE | Système PROTECTADRIVE | Système PROTECTADRIVE |
| Liaison extérieure entre barre de coupe et protecteur | De série | De série | De série |
| Adaptation au sol | Articulation latérale | Articulation latérale | Articulation latérale |
| Allégement | Par ressort | Par ressort | Par ressort |
| Sécurité | De série - Verrou mécanique | De série - Verrou mécanique | De série - Verrou mécanique |
| Angle de fauche | Inclinaison de +35° à -25° | Inclinaison de +35° à -25° | Inclinaison de +35° à -25° |
| Position passage d’andain | Par vérin hydraulique intégré | Par vérin hydraulique intégré | Par vérin hydraulique intégré |
| Largeur moyenne de l'andain (m) | 2,00 | 2,40 | 2,80 |
| Roue d'andainage | De série - Extérieure | De série - Extérieure | De série - Extérieure |
| Attelage | 3 points - Cat. 2 | 3 points - Cat. 2 | 3 points - Cat. 2 |
| Déport d'attelage réglable | 2 positions - Déport de 190 mm | 2 positions - Déport de 190 mm | 2 positions - Déport de 190 mm |

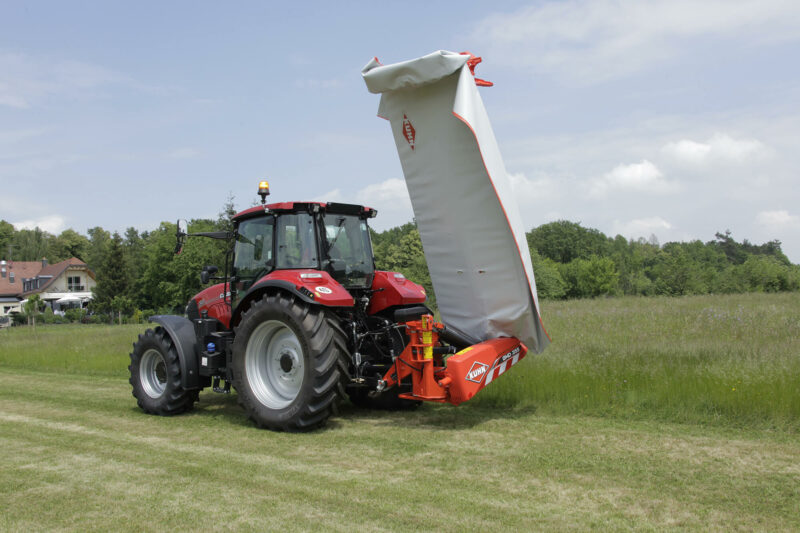

| Mise en position de transport | Repliage à 110° | Repliage à 110° | Repliage à 110° |
| Fréquence de rotation p.d.f. (min-1) | 540 | 540 | 540 |
| Roue libre | De série | De série | De série |
| Puissance minimum requise à la p.d.f.(kW / ch), env. | 27 / 37 | 30 / 41 | 34 / 46 |
| Equipement hydraulique tracteur requis | 1 SE | 1 SE | 1 SE |
| Poids (kg) env. - Fixation rapide des couteaux FAST-FIT | 795 | 845 | 875 |
