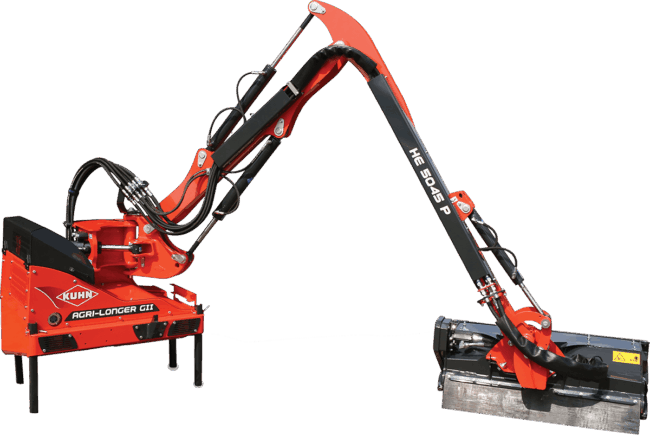

AGRI-LONGER GII (Drehgelenk)
Für Einsatzleistungen von bis zu 250 Stunden pro Jahr hat KUHN den Böschungsmäher AGRI-LONGER GII mit Anfahrsicherung am Drehgelenk entwickelt: Horizontale Reichweite 5 m, Rotorleistung 45 PS.
Der AGRI-LONGER GII mit Anfahrsicherung am Drehgelenk wendet sich an Einzelbetriebe und kleinere bis mittlere Genossenschaften, aber auch an kleinere Maschinenringe.
Mit ihrer Rotorleistung von 45 PS / 33 kW sind diese Maschinen vielseitig einsetzbar.
Zur Grundausrüstung gehört eine Anfahrsicherung am Drehgelenk, dessen Schwenkwinkel von 116° auch das Arbeiten hinter dem Traktor erlaubt.
Den geraden Ausleger gibt es in 2 horizontalen Reichweiten: 5,00 und 6,00 m. Erstere ermöglicht Mäheinsätze auf schmalsten Wegen, letztere ist für Arbeiten vorgesehen, die eine grössere Reichweite erfordern.
Mit ihrem grossen Einsatzspektrum bringen es die Modelle der Baureihe AGRI-LONGER GII mit Anfahrsicherung am Drehgelenk leicht auf eine Leistung von 250 Stunden pro Jahr.
Ihre Vorteile
Die Bedienung der Maschine erfolgt entweder über die Niederdrucksteuerung HE für eine feinfühlige, leichtzügige Ansteuerung der Funktionen oder über die wirtschaftlichere Bowdenzug-Fernbedienung.
Für den Mähwerksantrieb stehen zwei Varianten zur Auswahl: Antrieb des Mähwerkzeugs über zwei Zahnkeilriemen (kompakte Lösung beim Grabenmähen – Modelle TC) oder über Direktantrieb (die einfache Lösung – Modelle TD).
Die Breite des zum Transport eingeklappten Auslegers liegt unter der Transportbreite des Gespanns.
So fahren Sie sicher auf der Strasse!
Beim Mähen oder Heckenschneiden schwenkt der Ausleger bei Hindernisberührung automatisch nach hinten weg. Diese Anfahrsicherung am Ausleger schützt die gesamte Maschinenstruktur.
Beim Arbeiten hinter dem Traktor werden Hindernisse in einem Schwenkbereich von 116° umfahren. Das Schneiden von Hecken bzw. das Ausmähen von Böschungen an Sackwegen ist kein Problem.
Die Anordnung des Auslegers am Rahmen erlaubt das Arbeiten auf schmalen Wegen – auch hinter dem Traktorrad.
Mit horizontalen Reichweiten von 4,90 bis 6 m und vertikaler Reichweite bis zu 7,15 m eignen sich die KUHN-Böschungsmäher AGRI-LONGER GII mit Anfahrsicherung am Drehgelenk zu den unterschiedlichsten Einsatzarten.
Durch die Position des Aussenarmzylinders über dem Ausleger kann über Zäune und Hecken hinweg gearbeitet werden, ohne hängen zu bleiben.
Wie bei den Profi-Maschinen bilden Rahmen und Hauptarm eine verstärkte Struktur aus hochelastischem Stahl. Diese hält dank grösserer Dimensionierung deutlich höheren Belastungen stand.
Der 1,20 m breite Mähkopf besitzt einen Universalrotor mit 48 Y-Schlägeln (Direktantrieb) bzw. 60 Y-Schlägeln (Riemenantrieb). Der Rotor ist reversibel und kann umgedreht werden, was den Verschleiss der Schlägel, aber auch der Laschen verringert.
Rundumschutz durch Vollverkleidung der hydraulischen Komponenten der Maschine
Zum Serienumfang gehört ein grossdimensionierter Ölkühler, der mit seinen 12 kW für eine konstante Leistung des Schneidorgans sorgt. Empfohlen bei einer Einsatzdauer von bis zu 250 Stunden pro Jahr.
Durch das Drehgelenk mit 116° Schwenkwinkel kommt man auch an schwer zugängliche Stellen heran. Es dient ausserdem als Anfahrsicherung bei einer Hindernisberührung.
Der Rahmen ist kompakter und der Überstand hinter dem Traktor geringer. Durch die Neigung auf der unteren Ebene kann leichter über Hindernisse hinweg gearbeitet werden (z.B. Gräben).
Die halbautomatische Kuppelvorrichtung sorgt für mehr Sicherheit und Komfort bei der Inbetriebnahme. Der AGRI-LONGER GII mit Drehgelenk wird serienmässig mit einer Anbauwelle und 2 Stabilisierungsstreben mit Kardangelenk ausgeliefert. Auf Wunsch sind weitere Anbauvorrichtungen lieferbar.
Ausstattung
Diese Vorrichtung mit Anbaulaschen und Stabilisatoren wird an der Verstellschiene befestigt. Die schräg angeordneten Verankerungspunkte der 2 Stabilisatoren verleihen Traktor und Maschine eine hohe Stabilität.
Der Anbaurahmen funktioniert nach dem Prinzip eines Anbautrapezes. Er besteht aus zwei Stabilisatoren mit Kugelaugen, die an einem Querträger befestigt sind, der zur Versteifung dient. Sind die Anlenkpunkte der beiden Stabilisierungsstreben an der Verstellschiene des Anbaurahmens weiter auseinander, wird bei den Maschinen mit grosser Reichweite eine höhere Steifigkeit, d.h. mehr Stabilität erreicht.
Mit dem FAST-FIT-Rotor erledigen Sie den Messerwechsel schnell und bequem. Hundertprozentige Sicherheit ist garantiert: Weder am Schäkel noch am Messer gibt es eine Öffnung, so dass die Teile ihre Festigkeit bewahren. Der FAST-FIT-Rotor ist umkehrbar, was sich günstig auf den Verschleiss der Laschen auswirkt.
Für alle Anwender, die die Stabilität Ihres Traktors maximieren und diesen schnell für andere Arbeiten einsetzen möchten, ist STABI-LINK die ideale Lösung.
Während bei anderen Anbaurahmen umfangreiche Veränderungen am Dreipunktgestänge des Traktors vorgenommen werden müssen, um eine einwandfreie Stabilität zu erreichen, wird der STABI-LINK-Rahmen schnell und mühelos an- und abgebaut.
Die Astschere mit ihrem 2,20 m breiten Messer wird mit Ästen bis zu einem Durchmesser von 10 cm fertig. Durch die langsamen Hin- und Her-Bewegungen des Messers kommt es zu keinem Wegschleudern von Schnittgut.
Der mit 3 Sägeblättern erhältlich Schneidkopf schneidet Astdicken bis zu 18 cm Durchmesser. Der Schneidkopf kann auch mit Messerscheiben in verstärkter Ausführung für Pflegearbeiten ausgerüstet werden. Der 29 PS starke Antrieb des Schneidkopfs wird über 3 Kevlar-Riemen sichergestellt. Die Drehzahl der Sägeblätter beträgt 2000 min-1. Die Arbeitsgeschwindigkeit beträgt je nach Einsatz 4 bis 5 km/h.
Spezifikation
| 5045 P TD | 5045 P TC | 6045 P TD | 6045 P TC | |
|---|---|---|---|---|
| Horizontale Reichweite (m) | 4.90 | 5.00 | 5.90 | 6.00 |
| Rotorleistung bei 540 min-1 (kW / PS) | 33 / 45 | 33 / 45 | 33 / 45 | 33 / 45 |
| Empfohlene Betriebsstunden pro Jahr | bis 250 Std. / Jahr | bis 250 Std. / Jahr | bis 250 Std. / Jahr | bis 250 Std. / Jahr |
| Empfohlenes minimales Leergewicht des Traktors (t) | 3.5 | 3.5 | 3.5 | 3.5 |
| Leistungsbedarf an der Traktorzapfwelle (kW / PS) | 51 / 70 | 51 / 70 | 51 / 70 | 51 / 70 |
| Anfahrsicherung des Auslegers | hydraul. Anfahrsicherung durch Drehgelenk mit 116° Schwenkbereich | hydraul. Anfahrsicherung durch Drehgelenk mit 116° Schwenkbereich | hydraul. Anfahrsicherung durch Drehgelenk mit 116° Schwenkbereich | hydraul. Anfahrsicherung durch Drehgelenk mit 116° Schwenkbereich |
| Auslegerkinematik | Zirkel | Zirkel | Zirkel | Zirkel |
| Ausleger | gerader Ausleger | gerader Ausleger | gerader Ausleger | gerader Ausleger |
| Anbau | 3-Punkt, Kat. 2 | 3-Punkt, Kat. 2 | 3-Punkt, Kat. 2 | 3-Punkt, Kat. 2 |
| Stabilisierungsvorrichtung | Unterlenker-Schnellkupplerwelle + 2 Stabilisatoren mit Kardangelenken | Unterlenker-Schnellkupplerwelle + 2 Stabilisatoren mit Kardangelenken | Unterlenker-Schnellkupplerwelle + 2 Stabilisatoren mit Kardangelenken | Unterlenker-Schnellkupplerwelle + 2 Stabilisatoren mit Kardangelenken |
| Auslegerarm | Hauptarm aus hochelastischem StahlHauptarm: Kastenprofil 144 x 120 x 6 bis 15 mmAussenarm: Kastenprofil 100 x 100 x 8 mm | Hauptarm aus hochelastischem StahlHauptarm: Kastenprofil 144 x 120 x 6 bis 15 mmAussenarm: Kastenprofil 100 x 100 x 8 mm | Hauptarm aus hochelastischem StahlHauptarm: Kastenprofil 144 x 120 x 6 bis 15 mmAussenarm: Kastenprofil 100 x 100 x 8 mm | Hauptarm aus hochelastischem StahlHauptarm: Kastenprofil 144 x 120 x 6 bis 15 mmAussenarm: Kastenprofil 100 x 100 x 8 mm |
| Schutzverkleidung aller Bauteile (Hydraulikschläuche, Ölkühler, Öltank inkl. Filter, Steuerblock, ...) | Serie | Serie | Serie | Serie |
| Stossstange mit Beleuchtungseinrichtung | Serie | Serie | Serie | Serie |
| Transporthöhe (bei Bodenfreiheit 0,50 m) | 3.43 | 3.43 | 4.00 | 4.00 |
| Maschinengewicht (kg) | 1 300 | 1 420 | 1 340 | 1 460 |
| Stossstange, ausgerüstet mit geschützten LED-Leuchten mit Störungserkennung | Serie | Serie | Serie | Serie |
| 5045 P TD | 5045 P TC | 6045 P TD | 6045 P TC | |
|---|---|---|---|---|
| Öltankvolumen (l) | 70 | 70 | 70 | 70 |
| Ölkühler mit Gebläse | Serie | Serie | Serie | Serie |
| Rotorhydraulik | Offener Kreislauf – Zahnradpumpe und -motor – AluminiumgehäuseFörderleistung/Druck: 90 l bei 215 bar – Filter in Ansaugleitung | Offener Kreislauf – Zahnradpumpe und -motor – AluminiumgehäuseFörderleistung/Druck: 90 l bei 215 bar – Filter in Ansaugleitung | Offener Kreislauf – Zahnradpumpe und -motor – AluminiumgehäuseFörderleistung/Druck: 90 l bei 215 bar – Filter in Ansaugleitung | Offener Kreislauf – Zahnradpumpe und -motor – AluminiumgehäuseFörderleistung/Druck: 90 l bei 215 bar – Filter in Ansaugleitung |
| Auslegerhydraulik | Offener Kreislauf – Zahnradpumpe – AluminiumgehäuseFörderleistung/Druck: 22 l bei 200 bar | Offener Kreislauf – Zahnradpumpe – AluminiumgehäuseFörderleistung/Druck: 22 l bei 200 bar | Offener Kreislauf – Zahnradpumpe – AluminiumgehäuseFörderleistung/Druck: 22 l bei 200 bar | Offener Kreislauf – Zahnradpumpe – AluminiumgehäuseFörderleistung/Druck: 22 l bei 200 bar |
| 5045 P TD | 5045 P TC | 6045 P TD | 6045 P TC | |
|---|---|---|---|---|
| Bedienung von Drehgelenk, Ausleger und Mähkopf | Bowdenzugbedienung oder Einhebelbedienung mit Niederdrucksteuerung | Bowdenzugbedienung oder Einhebelbedienung mit Niederdrucksteuerung | Bowdenzugbedienung oder Einhebelbedienung mit Niederdrucksteuerung | Bowdenzugbedienung oder Einhebelbedienung mit Niederdrucksteuerung |
| Zwei Rotordrehrichtungen (für Gras und Hecken) | Bowdenzugbedienung | Bowdenzugbedienung | Bowdenzugbedienung | Bowdenzugbedienung |
| Mähkopf mit Schwimmstellung | elektrohydraulische Bedienung | elektrohydraulische Bedienung | elektrohydraulische Bedienung | elektrohydraulische Bedienung |
| Hydropneumatische Entlastung | elektrohydraulische Bedienung | elektrohydraulische Bedienung | elektrohydraulische Bedienung | elektrohydraulische Bedienung |
| 5045 P TD | 5045 P TC | 6045 P TD | 6045 P TC | |
|---|---|---|---|---|
| Antrieb | Direktantrieb (linksseitig) | Antrieb über 2 Zahnkeilriemen (linksseitig) | Direktantrieb (linksseitig) | Antrieb über 2 Zahnkeilriemen (linksseitig) |
| Nutzbare Schnittbreite (m) | 1.20 | 1.20 | 1.20 | 1.20 |
| Rotordrehzahl (min-1) | 3 200 | 2 970 | 3 200 | 2 970 |
| Rotor | Universalrotor (Direktantrieb: Rohr Ø 89 mm, Dicke 10 mm - Antrieb über 2 Zahnkeilriemen: Rohr Ø 102 mm, Dicke 10 mm) für Gras, Gestrüpp und Zweige Ø < 3 cm | Universalrotor (Direktantrieb: Rohr Ø 89 mm, Dicke 10 mm - Antrieb über 2 Zahnkeilriemen: Rohr Ø 102 mm, Dicke 10 mm) für Gras, Gestrüpp und Zweige Ø < 3 cm | Universalrotor (Direktantrieb: Rohr Ø 89 mm, Dicke 10 mm - Antrieb über 2 Zahnkeilriemen: Rohr Ø 102 mm, Dicke 10 mm) für Gras, Gestrüpp und Zweige Ø < 3 cm | Universalrotor (Direktantrieb: Rohr Ø 89 mm, Dicke 10 mm - Antrieb über 2 Zahnkeilriemen: Rohr Ø 102 mm, Dicke 10 mm) für Gras, Gestrüpp und Zweige Ø < 3 cm |
| Schlägel | 48 Y-Universalmesser an 12 mm-Schäkeln für Direktantrieb und 60 geschmiedete Y-Universalmesser an 14 mm-Schäkeln für Antrieb über 2 Zahnkeilriemen | 48 Y-Universalmesser an 12 mm-Schäkeln für Direktantrieb und 60 geschmiedete Y-Universalmesser an 14 mm-Schäkeln für Antrieb über 2 Zahnkeilriemen | 48 Y-Universalmesser an 12 mm-Schäkeln für Direktantrieb und 60 geschmiedete Y-Universalmesser an 14 mm-Schäkeln für Antrieb über 2 Zahnkeilriemen | 48 Y-Universalmesser an 12 mm-Schäkeln für Direktantrieb und 60 geschmiedete Y-Universalmesser an 14 mm-Schäkeln für Antrieb über 2 Zahnkeilriemen |
| Stützwalze Ausführung PRO mit abnehmbarer Wellenlagerung (Ø 140 mm) | Serie | Serie | Serie | Serie |
