GA 10031

Für ein möglichst rasches Nachtrocknen des Futters und eine optimale Aufnahme durch die Pressen sind gleichmässig geformte und lockere Schwade gefragt. Die Zinkenarme der GA-Schwader sind extratangential angelenkt, d.h. sie erreichen besonders spät eine 90°-Stellung zum Schwad. Zusammen mit der steilen Kurvenbahn der Zinken bedeutet das, dass die Zinken äusserst schnell innerhalb einer kurzen Distanz ausgehoben werden. Das Resultat: Noch gleichmässigere undlockerere Schwade. Die Recharbeit ist auch bei hohen Arbeitsgeschwindigkeiten ausgezeichnet, da kein Mähgut aus dem Schwad gezogen wird. Die Stärken der doppelt gekröpften Zinkenarme:

• Die doppelte Kröpfung verringert die Durchgangszeit zwischen zwei Zinkenarmen.Dadurch reduziert sich auch bei hohen Fahrgeschwindigkeiten das Verlustrisiko.
• Der Schwerpunkt des Zinkenarms inkl. Zinken liegt exakt in dessen Mitte. Das verlängert die Lebensdauer der Einheit, weil es zu keiner Hebelwirkung während der Kreiseldrehungkommt. Kurvenbahn und Zinkenarmsteuerung sind somit geringerenBelastungen ausgesetzt.

Um den Boden und die Grasnarbe zu schützen, müssen sich die Räder optimal allen Bodenunebenheiten anpassen können und der Bodendruck muss gering sein, um eine Verdichtung zu vermeiden.

Um diesen Anforderungen gerecht zu werden, sind die Vierkreiselschwader von KUHN komplett wie folgt ausgerüstet:

• Die kardanische 3D-Pendelaufhängung der Kreisel sorgt für eine Anpassung der Kreisel in alle Richtungen. Sie passen sich präzise allen Bodenunregelmässigkeiten an. Ergebnis: tadellose Leistung, sauberes Futter und unbeschädigte Grasnarbe.
• Breitreifen verringern die Bodenverdichtung und gewährleisten mehr Stabilität der Kreisel, auch am Hang. Auch bei den auf Wunsch erhältlichen Radialreifen ist die Stabilität im Gelände eine der Stärken.
• An jedem Kreisel sind vier schwenkbare Räder angebracht. Sie gewährleisten die Schonung der Grasnarbe, auch in engen Kurven. Da sie nahe an den Zinken angebaut sind, passen sich die Kreisel unmittelbar allen Bodenunregelmässigkeiten an.
• Die Entlastung der vorderen Kreisel wird über Federn sichergestellt. Sie sorgen dafür, dass die Kreisel über den Boden gleiten und weniger Druck ausüben. Als Sonderausrüstung ist zusätzlich eine hydraulische Entlastung der hinteren Kreisel erhältlich. Damit kann das Gewicht auf den Maschinenrahmen verlagert werden und so die Stabilität beim Arbeiten auf sehr steilen Hängen erhöht werden.
• Durch den weit vorne liegenden Befestigungspunkt des Kreisels ist eine Schwadablage ohne Beschädigung der Grasnarbe möglich. Wie bei einer Flugzeuglandung setzen die Kreisel zuerst hinten und dann vorne auf. Dies verhindert, dass die Zinken inden Boden einstechen und die Grasnarbe wird geschont.

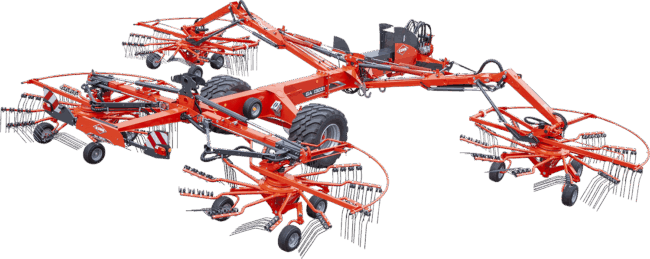

Mit Arbeitsbreiten von 8,40 bis 12,50 m werden unvergleichliche Flächenleistungen erreicht, eine der zahlreichen Stärken der Giroschwader GA 13031. Diese Arbeitsbreiten erfordern auch eine erhöhte Anpassungsfähigkeit an äussere Gegebenheiten, wie unterschiedlich verlaufende Felder, verschiedene Futtermengen sowie Pick-ups der nachfolgenden Erntemaschinen.

• Um die Arbeitsbreite einzustellen, werden die vorderen Kreisel mittels der Hydrauliksteuergeräte in die entsprechende Position gebracht.
• Die Schwadbreite ist jederzeit über die Stellung der hinteren Kreisel anpassbar. Es sind Breiten von 1,40 bis 2,40 m möglich.
• Trotz der grossen Arbeitsbreite sind dieVierkreiselschwader von KUHN auch in spitz zulaufenden Feldern flexibeleinsetzbar. Die Kreisel können jederzeit einzeln ausgehoben werden, um Keile auszurechen oder Hindernisse zu umfahren. Die grosse Aushubhöhe erleichtert auch das Überfahren bereits abgelegter Schwade.

Betätigen Sie die Maschine ganz einfach über die Hydrauliksteuergeräte. Die Ein- und Ausklappung, die Einstellung der Arbeits- und Schwadbreite werden ganz einfach über 3 Hydrauliksteuergeräte betätigt: 2 doppelt wirkende und 1 einfach wirkendes mit freiem Ölrücklauf. Profitieren Sie von der einfachen Einstellung der Maschine. Eine Handkurbel an jedem Kreisel erlaubt eine separate Einstellung der Rechhöhe. Die Bedienkonsole KGA 03C, die als Sonderausrüstung erhältlich ist, erlaubt eine separate Aushebung der Kreisel vorne rechts und links. Ausserdem kann damit die Umstellung in die Transport- bzw. Arbeitsstellung sowie der Aushub oder die Schwimmstellung der hinteren Kreisel betätigt werden.

Die Anbauvorrichtung mit integriertem Dämpfungssystem steigert den Fahrkomfort und erhöht die Stabilität zwischen Traktor und Schwader bei Kurvenfahrten. Auch Fahrten auf holprigen Strassen und Wegen sind kein Problem mehr. Kurvenfahrten und die Einzelhaushebung der Kreisel werden sich nicht mehr durch Rucke an den Traktorunterlenkern bemerkbar machen. Trotz ihrer beeindruckenden Masse machen sich die Vierkreiselschwader sehr klein für den Transport:

• In der Transportstellung haben die Schwader eine Höhe von unter 4,00 m, ohne dass Zinkenarme abgenommen werden müssen.
• Ihr niedriger Schwerpunkt sorgt für optimale Fahrstabilität auf der Strasse.
