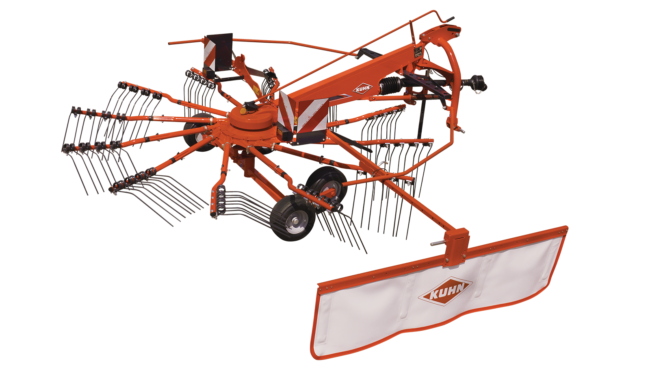

Einkreiselschwader GA 3901, GA 4201 und GA 4401
Das Schwaderprogramm von KUHN bekommt mit Einführung der Modelle GA 3901, GA 4201 und GA 4401 Zuwachs. Das innovative Konzept des Kreiselantriebs macht eine Schwadablage nach rechts möglich, was einen spürbaren Komfortgewinn für den Fahrer bedeutet.
Das Schwaderprogramm von KUHN bekommt Zuwachs mit Einführung der Modelle GA 3901, GA 4201 und GA 4401. Dies bedeutet, dass nun auch Einkreiselschwader mit Arbeitsbreiten von 3,90, 4,20 und 4,40 Metern erhältlich sind. Das innovative Konzept des Kreiselantriebs macht eine Schwadablage nach rechts möglich, was einen spürbaren Komfortgewinn für den Fahrer bedeutet. Diese Anbauschwader, die an kleinere Traktoren angebaut werden können und sich daher für Bergregionen eignen, zeichnen sich durch ihr geringes Gewicht und ihre Ergonomie aus. Zwei starke Stossdämpfer mit Endlagendämpfung richten die Maschine beim Aushub am Feldende mittig aus. Sie sorgen auch für einen perfekten Halt des Schwaders auf holprigen Wegen. Für eine perfekte Wendigkeit auf engen Parzellen und bei Kurvenfahrt sorgt der Schwenkkopf, der Einschlagwinkel von 48° erlaubt. Ein weiterer Vorteil dieses grossen Einschlagwinkels ist, dass die Räder nicht über den Boden radieren und die Grasnarbe beschädigen.
Ihre Vorteile
Das geringe Gewicht, die kompakten Abmessungen und die optimale Stabilität sorgen dafür, dass der Schwader auch mit Kleintraktoren herausragende Arbeitsergebnisse erzielt. Durch sein geringes Gewicht kann dieser Schwader auch an Steilhängen sicher eingesetzt werden.
.jpg)
Zwei wirksame Schwingungsdämpfer sind zwischen dem Rahmen und dem Anbaukopf verbaut. Sie verbessern das Verhalten der Maschine bei Kurvenfahrt und das Fahrverhalten während des Transports. Beim Transport sind die Stossdämpfer im Dreieck angeordnet, was die Stabilität des Rahmens erhöht. Der Schwader ist hangstabil und kann nicht abrutschen. Die Rückstellung erfolgt sanft und sicher beim Aushub der Dreipunkthydraulik - und das sogar in Schräglagen oder bei Steigungen von bis zu 25%.
.jpg)
Der neue Anbaukopf erlaubt Schwenkwinkel von bis zu 48°: Grössere Schwenkwinkel gibt es in dieser Maschinenkategorie selten. Dies erleichtert die Kurvenfahrt, verhindert ein Abrutschen des Schwaders am Hang und schont die Grasnarbe.
.jpg)
Um das Futter über die gesamte Arbeitsbreite zu rechen, sind die Giroschwader GA 3901, GA 4201 und GA 4401 mit 10, 11 und 12 Zinkenarmen ausgestattet. Eine grosse Zahl an Zinkenarmen ist Voraussetzung für eine ausgezeichnete Rechqualität. Die Zinkenarme der GA-Schwader sind extratangential angelenkt, d.h. sie erreichen besonders spät eine 90°-Stellung zum Schwad. Zusammen mit der steilen Kurvenbahn der Zinken bedeutet das, dass die Zinken äusserst schnell innerhalb einer kurzen Distanz ausgehoben werden. Das Resultat: Noch gleichmässigere und lockerere Schwade. Die Recharbeit ist auch bei hohen Arbeitsgeschwindigkeiten ausgezeichnet, da kein Mähgut aus dem Schwad gezogen wird.
Die Zinken rechen selbst schweres und dichtes Futter auf sanfte und schonende Weise. Sie sind aus vergütetem Stahl gefertigt und daher äusserst langlebig und verschleissfest. Die "schwebende" Befestigung der Zinken und die drei grossen Federwindungen minimieren Verschleiss. Die Zinkenhöhe wird ausserdem präzise eingehalten, um die Grasnarbe und das Futter zu schonen.
Der hohe Aushub ermöglicht eine grosse Bodenfreiheit (über 40 cm). So überqueren Sie bereits geformte Schwade, ohne sie auseinander zuziehen.
Aufgrund der spezifischen Konzeption des Kreiselantriebs ist eine Schwadablage nach rechts möglich - ein spürbarer Konfortgewinn für den Fahrer. Bei dieser speziellen Konstruktion befindet sich das Antriebsritzel unter dem Tellerrad. Durch die Drehrichtung des Kreisels kann das Schwad auf der rechten Seite der Maschine abgelegt werden.
.jpg)
Die Einstellkurbel für die Rechhöhe kann vom Traktorsitz aus betätigt werden. Dank eines speziellen Mechanismus kann die Einstellung selbst dann durchgeführt werden, wenn die Maschine in Arbeitsstellung steht.
.jpg)
Ausstattung
Zwei hydraulische Stabilisatoren sorgen für eine sanftere Rückstellung.
Für eine bessere Anpassung an Bodenunebenheiten ist ein vorderes Schwenkrad erhältlich. Dieses Rad sorgt dafür, dass weniger Schmutz ins Futter gezogen wird und dass die Zinken nicht in den Boden einstechen.
.jpg)
Für welliges Gelände sind auf Wunsch Tandem-Räder lieferbar.
.jpg)
Spezifikation
| GA 3901 | GA 4201 | GA 4401 | |
|---|---|---|---|
| Arbeitsbreite (m) | 3,90 | 4,20 | 4,40 |
| Mittlere Schwadbreite (m) | 0,70 - 1,50 | 0,70 - 1,50 | 0,70 - 1,50 |
| Schwadvorrichtung | Schwadtuch | Schwadtuch | Schwadtuch |
| Schwadablage | rechts | rechts | rechts |
| Ein- und Ausklappen der Schutzvorrichtungen | manuell serienmässig, hydraulisch als Sonderausrüstung | manuell serienmässig, hydraulisch als Sonderausrüstung | manuell serienmässig, hydraulisch als Sonderausrüstung |
| Anzahl der Kreisel / Kreiseldurchmesser (m) | 1 / 2,90 | 1 / 3,20 | 1 / 3,40 |
| Anzahl der Zinkenarme pro Kreisel / Anzahl der Doppelzinken pro Zinkenarm | 10 / 4 | 11 / 4 | 12 / 4 |
| Zinkenarme | abnehmbar | abnehmbar | abnehmbar |
| Getriebe-Typ | geschlossenes, wartungsfreies Fettgetriebe | geschlossenes, wartungsfreies Fettgetriebe | geschlossenes, wartungsfreies Fettgetriebe |
| Tandem-Fahrgestell | Sonderausrüstung | Sonderausrüstung | Sonderausrüstung |
| Kreiselfahrwerk | starre Räder | starre Räder | starre Räder |
| Zinkenhöheneinstellung | über Handkurbel | über Handkurbel | über Handkurbel |
| Kreiselbereifung | 16 x 6.50 - 8 | 16 x 6.50 - 8 | 16 x 6.50 - 8 |
| Anbau | Dreipunktanbau Kat. 2 | Dreipunktanbau Kat. 2 | Dreipunktanbau Kat. 2 |
| Schwenkkopf | Schwenkkopf - Nachlaufeinrichtung | Schwenkkopf - Nachlaufeinrichtung | Schwenkkopf - Nachlaufeinrichtung |
| Schwingungsdämpfer am Schwenkkopf | 2, mechanisch, Serie | 2, mechanisch, Serie | 2, hydraulisch, Serie |
| Leistungsbedarf an der Zapfwelle (kW / PS), ca. | 19 / 25 | 22 / 30 | 22 / 30 |
| Beleuchtungsanlage mit Warntafeln | Sonderausrüstung | Sonderausrüstung | Sonderausrüstung |
| Gewicht (kg), ca. | 520 | 560 | 610 |
| Transportbreite - bei montierten* / bei abgenommenen Zinkenarmen | 3,33 / 1,66 | 3,59 / 1,88 | 3,79 / 1,95 |
