VB 3200
Rundballenpressen mit variabler Presskammer für Rundballen von 0,8 bis 1,60 m bzw. 1,85 m Durchmesser – basierend auf über 35 Jahren Erfahrung. Mit vier Modellen und vier Einzugsvarianten gibt es eine KUHN VB-Rundballenpresse, mit der Sie die Wirtschaftlichkeit des Pressens weiter steigern können.
Variable Rundballenpressen von KUHN pressen auf einem neuen Niveau. Die VB 3200 umfasst mehrere Modelle und Ausstattungsmöglichkeiten für Ihre individuellen Anforderungen.
VB 3255 - VB 3285: DIE STARKE
Ihr zuverlässiger Partner für das Pressen.
Alles, was sie für den perfekten Ballen brauchen. Die Rundballenpressen VB 3255 und VB 3285 mit variabler Presskammer überzeugen durch ihre Zuverlässigkeit, Vielseitigkeit und einfache Handhabung. Die bewährte Leistung in einer Vielzahl von Kulturen, kombiniert mit dem cleveren, aber einfachen Design, macht diese Ballenpressen zu einem starken Partner.

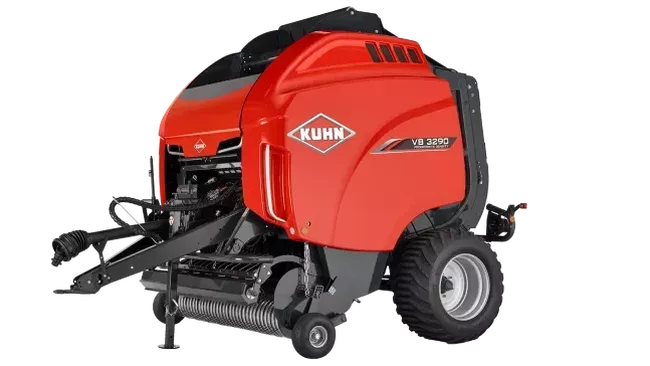

VB 3260 - VB 3290: DIE PROFI
Gebaut für Vielseitigkeit, optimale Leistung und Rentabilität.
Die VB 3260 und VB 3290 sind für optimale Leistung und Rentabilität in allen Bedingungen konzipiert. Sie vereinen hohe Durchsätze und hohe Pressdichten mit einer hoher Zuverlässigkeit und gewährleisten so die bestmögliche Wirtschaftlichkeit. Auf diese Pressen können Sie sich die ganze Saison über verlassen - perfekte Ballen aus Silage, Heu, Stroh und allen anderen Kulturen.
Ihre Vorteile
Die gesteuerte Pick-up mit dem Rollenniederhalter der VB 3200 wurde für die optimale Aufnahme des Pressgutes entwickelt. Die Modelle VB 3255 und 3285 haben den bewährten Standard-Rollenniederhalter. Die Modelle VB 3260 und 3290 haben einen schweren Rollenniederhalter mit Prallblech (Durchmesser: 217 mm) und einen gefederten Rechzinken für eine bessere Vorverdichtung und einen optimierten Gutfluss. Dank einer Aufnahmebreite von 2,10 m bzw. 2,30 m kommt die Maschine mit jedem Schwad zurecht. Die 2,30 m breite Pick-up mit INTEGRALROTOR ist serienmässig pendelnd aufgehangen und kann für eine perfekte Bodenanpassung mit nachlaufenden Pick-up Tasträdern ausgestattet werden.
Für die betriebsindividuellen Anforderungen stehen vier Einzugsvarianten zur Verfügung. Entscheiden Sie sich für den DIRECT FEED-Einzug oder für einen Einzug mit INTEGRALROTOR: OPTIFEED ohne Schneidwerk oder OPTICUT mit 14- oder 23-Messerschneidwerk.
Wenn das Pressgut nicht geschnitten werden soll, sorgt der DIRECT FEED-Einzug für eine kontrollierte und gleichmässige Beschickung der Presskammer. Es handelt sich um einen offenen Einzug für eine hohe Durchsatzleistung bei trockenem Pressgut. Unter schweren Bedingungen wie breite Stroh- oder Heuschwaden übernimmt die obere Walze die Funktion der Vorverdichtung, die vom Hauptantrieb der Presse angetrieben wird. Es gibt keine Rotorzinken, die den Gutfluss beeinträchtigen und die Aufnahmeleistung begrenzen könnten. Damit erreicht die Presse eine hohe Aufnahmekapazität und bietet Schutz vor Verstopfungen. Das Ergebnis: hoher Durchsatz, minimale Stillstandszeiten.
Unser INTEGRALROTOR wird in der gesamten VB-Baureihe bei den OPTIFEED und OPTICUT-Modellen verbaut. Dieses einfache, wartungsfreie Einzugssystem garantiert jederzeit enorme Durchsätze. Der geringe Abstand zwischen Rotor und Zinken der Pick-up sorgt für einen gleichmässigen Gutfluss. Diese Zwangsbeschickung ermöglicht hohe Geschwindigkeiten für mehr Schlagkraft und schont das Pressgut.
Der INTEGRALROTOR bei den Modellen VB 3260 und 3290 hat Rotorzinken aus HARDOX®-Stahl. Hardox® steht extreme Härte und reduziert den Verschleiss der Rotorzinken.
Der OPTIFEED-Rotor mit Einzelzinken und integrierten Zuführschnecken gleicht Unregelmässigkeiten im Schwad aus und verteilt das Pressgut auf die volle Breite. Ergebnis sind immer formstabile Ballen.
Der KUHN OPTICUT-Schneidrotor (OC) mit der patentierten* Form der Rotorzinken ist für eine unbegrenzte Aufnahmekapazität und eine hervorragende Schnittqualität konzipiert.
OPTICUT 14
Der INTEGRALROTOR mit dem OPTICUT14-Einzug (14-Messerschneidwerk) gleicht Unregelmässigkeiten im Schwad aus und erreicht höchste Durchsatzleistungen zur Presskammer. Der OPTICUT14-Einzug schneidet das Pressgut auf eine theoretische Schnittlänge von 70 mm. Jedes Messer ist einzeln mit einer Feder gegen Überlast gesichert. Dank Messergruppenschaltung (VB 3260 und VB 3290) kann wahlweise mit 0, 4, 7, 7 oder 14 Messern gearbeitet werden.
OPTICUT 23
Der INTEGRALROTOR mit dem OPTICUT23-Einzug (23-Messerschneidwerk) vereint eine hervorragende Schnittqualität mit einer mechanischen Überlastsicherung. Das 23-Messerschneidwerk hat eine theoretische Schnittlänge von 45 mm. Jedes Messer ist einzeln gegen Überlast gesichert. Dank Messergruppenschaltung (VB 3260 und VB 3290) kann wahlweise mit 0, 7, 11, 12 oder 23 Messern gearbeitet werden.
Die Messergruppenschaltung für einen einfachen und schnellen Messerwechsel sowie verbesserten Bedienkomfort.
*Patent oder Patentanmeldung in einem oder mehreren Ländern.
PROGRESSIVE DENSITY erhöht die Pressdichte bei zunehmendem Ballendurchmesser. Der Spannarm wird über zwei Hydraulikzylinder und eine Spannfeder immer mit Druck beaufschlagt. Das Ergebnis ist ein fester Rundballen mit einem perfekten - nicht zu weich und nicht zu hart. Durch die stärker verdichteten Aussenschichten sind die Ballen besonders formstabil. Bei Strohballen erhöht sich die Wetterbeständigkeit, bei Silageballen wird das Transportieren und Stapeln einfacher.
Rundballenpressen VB 3200 können mit PROGRESSIVE DENSITY PLUS ausgestattet werden. Mit mehr Pressdruck kann bei trockenem Pressgut eine 10 Prozent höhere Pressdichte erzielt werden.
Das Konzept der Presskammer der VB 3200 mit 5 Riemen und 3 Walzen gewährleistet unabhängig vom Einzugssystem eine schnelle und gleichmässige Ballenformung. Das bewährte KUHN-Presskammerkonzept mit offener Startkammer garantiert einen zuverlässigen Ballenstart und hohen Durchsatz unter allen Bedingungen. Ein ausgeklügeltes Reinigungssystem der Presskammer mit mehreren Reinigungswalzen und Abstreifern ermöglicht ein durchgehendes Arbeiten.
Einer der letzten Schritte zur Herstellung des perfekten Ballens ist das Binden. Das Binden eines Ballens, um ihn vor Witterungseinflüssen zu schützen und zu verhindern, dass er seine Form verliert, ist dabei einer der wichtigsten Schritte. Je weniger Zeit zum Binden des Ballens benötigt wird, desto höher ist die Leistung der Presse. Die Bindelösungen von KUHN garantieren die zuverlässigste und sicherste Bindung, die auf dem Markt erhältlich ist.
VB-Ballenpressen verfügen über eine bewährte und zuverlässige Netzbindung mit aktiver Vorstreckung und aktiver Netzzuführung eine konstant hohe Netzspannung. Die praktische Positionierung des Netzes und die übersichtliche Netzführung machen den Tausch einer Netzrolle sehr einfach.
Die Netzbindung mit aktiver Vorstreckung sichert eine feste Ballenform mit konstant hoher Netzspannung während des gesamten Bindevorgangs. Das Netz wird vorne an der Presskammer zugeführt und damit sofort vom Ballen mitgenommen. Die innovative KUHN-Technik hält das Netz während des gesamten Bindevorgangs konstant unter Spannung. Die Netzbindung läuft mit einer niedrigeren Geschwindigkeit als die Rotationsgeschwindigkeit des Ballens, um das Netz gleichmässig um bis zu 10 % zu dehnen - ohne es zu zerreissen. Das vorgestreckte Netz sorgt dafür, dass der Ballen nicht an Dichte verliert.
Das Netz wird über den gesamten Ballen bis in die Ecken gespannt. So werden Lufteinschlüsse verhindert und die Futterqualität bleibt länger erhalten.
Mit der Garnbindung mit Doppelarm wird die Bindezeit auf ein Minimum reduziert. Beide Bindearme beginnen am Ballenrand und überlappen sich, bevor sie in die Mitte des Ballens fahren. In der Mitte des Ballens überlappen sie sich erneut. So wird sichergestellt, dass die Garne fixiert sind und keine losen Enden vorhanden sind. Auf Wunsch können die Pressen mit Garn- und Netzbindung ausgestattet werden.
Ausstattung
Das CCI 1200 mit dem grossen, blendfreien 12,1-Zoll-Touchscreen ist unser modernstes ISOBUS-Terminal. Im Splitscreen-Modus können zusätzliche Programme oder ISOBUS-Maschinen parallel angezeigt werden. An das Gerät können ein Joystick und mehrere Kameras angeschlossen werden. Das CCI 1200-Terminal hat eine Doppelfunktion zum gleichzeitigen Einstellen und Bedienen von zwei ISOBUS-Maschinen. Dank der weitreichenden Kompatibilität mit CCI-Apps ist das Terminal das Hilfsmittel für die Präzisionslandwirtschaft.
Das CCI 800-Terminal setzt neue Massstäbe bei der Bedienung moderner ISOBUS-Maschinen. Zusammen mit dem Bedienkonzept CCI.OS stellt der Touchscreen eine einfache Bedienung sicher. Mit dem 8"-Breitbild-Display hat das CCI 800 genau die richtige Grösse, sodass sich der Fahrer auf eine einzige Anwendung konzentrieren kann. Beispiellos in dieser Klasse ist die Anzeige von zwei weiteren Anwendungen ohne eine Überlappung mit der Hauptanwendung.
Das VTI 60 ISOBUS-Terminal hat einen 14,5 cm / 5,7" grossen Bildschirm. Seine 12 hintergrundbeleuchteten Tasten ermöglichen eine schnelle Bedienung der Maschinenfunktionen. Der farbige Touchscreen erleichtert die Eingabe von Parametern und den Zugriff auf die verschiedenen Seiten des Menüs.
Mit dem VT 30-Monitor kann der Press- und Bindeprozess komplett von der Schlepperkabine aus gesteuert werden. Der 3,5"-Farbbildschirm hat die gleiche Bedienoberfläche wie alle anderen Ballenpressen von KUHN. Der Fahrer muss also kein neues System erlernen. Die Doppelfunktion mit Touchscreen und bedienerfreundlichen Tasten gewährleistet jederzeit eine intuitive Bedienung. Die Verbindung zum Schlepper wird über einen 3-poligen Steckverbinder hergestellt. Serienmässig bei VB 3255 und 3285, optional bei VB 3260 bis 3290.
Im Falle eines Futterstaus können Schneidboden und Messer bequem von der Schlepperkabine aus hydraulisch betätigt und abgesenkt werden. Nach Behebung des Futterstaus werden sie ganz einfach wieder in die Arbeitsstellung zurückgebracht. Serienmässig bei den Modellen VB 3260 bis 3290 sowie bei VB 3255 bis 3285 mit OC14, optional bei VB 3255 bis 3285 mit OPTIFEED.
Sollte die Absenkung des Schneidbodens zur Behebung des Futterstaus nicht ausreichen, kann der Rotorantrieb von der Presskammer aus manuell entkoppelt werden. So werden die Ballen garantiert gebunden und ausgestossen, bevor die Arbeit weitergeht. Rotorentkopplung und SCHNEIDBODENABSENKUNG gewährleisten eine rasche Störungsbehebung, und die Arbeit kann zügig fortgesetzt werden.
Der Ballenauswerfer sorgt für eine sichere Ballenablage: Er verhindert, dass sich der Ballen unter der Heckklappe verfängt, und legt ihn sanft auf dem Boden ab.
Der zweite Riemenantrieb hält den Ballen selbst unter schwierigsten Erntebedingungen am Drehen.
Die automatische kontinuierliche (BEKA-MAX) Kettenschmierung ermöglicht die individuelle Einstellung der Ölmenge auf jeder Kette. Die robusten und breiten Bürsten sorgen für eine perfekte Schmierung.
Für den optimalen Überblick und mehr Sicherheit bei der Futterernte können die VB-Modelle mit einem Kamerasystem ausgerüstet werden. Dieses System ist in zwei Ausführungen erhältlich: Die eine ist mit den CCI 800 und CCI 1200-Terminals kompatibel, die andere besteht aus einem separaten Monitor plus Videokamera.
Spezifikation
| VB 3255 | VB 3260 | VB 3285 | VB 3290 | |
|---|---|---|---|---|
| Ballendurchmesser (m) | 0,80 - 1,60 | 0,80 - 1,60 | 0,80 - 1,85 | 0,80 - 1,85 |
| Ballenbreite (m) | 1,20 | 1,20 | 1,20 | 1,20 |
| Presskammer | 1 Starterwalze - 2 Presskammerwalzen - 5 Riemen | 1 Starterwalze - 2 Presskammerwalzen - 5 Riemen | 1 Starterwalze - 2 Presskammerwalzen - 5 Riemen | 1 Starterwalze - 2 Presskammerwalzen - 5 Riemen |
| Anordnung der Presskammer | Profilrolle mit Abstreifer im vorderen Segment | Aktive Reinigungswalze vorne | Profilrolle mit Abstreifer im vorderen Segment | Aktive Reinigungswalze vorne |
| Tropfenleiste | Serie | Serie | Serie | Serie |
| Einstellung Weichkern | Elektronische Druckeinstellung per Terminal | Elektronische Druckeinstellung per Terminal | Elektronische Druckeinstellung per Terminal | Elektronische Druckeinstellung per Terminal |
| Zweiter Riemenantrieb | OPTIFEED & OPTICUT14: OptionOPTICUT23: Serie | OPTIFEED & OPTICUT14: OptionOPTICUT23: Serie | ||
| Automatische Kettenschmierung | Serie | Serie (automatische kontinuierliche (BEKA-MAX) Kettenschmierung mit 8 Liter Vorrat) | Serie | Serie (automatische kontinuierliche (BEKA-MAX) Kettenschmierung mit 8 Liter Vorrat) |
| Einzugssystem | OPTIFEED oder OPTICUT14 | OPTIFEED, OPTICUT14 oder OPTICUT23OC14 mit Messergruppenschaltung: 0/4/7/7/14OC23 mit Messergruppenschaltung: 0/7/11/12/23 | OPTIFEED oder OPTICUT14 | OPTIFEED, OPTICUT14 oder OPTICUT23OC14 mit Messergruppenschaltung: 0/4/7/7/14OC23 mit Messergruppenschaltung: 0/7/11/12/23 |
| DROPFLOOR (Absenkbarer Förderkanalboden) | OPTIFEED: OptionOPTICUT14: Serie | Serie | OPTIFEED: OptionOPTICUT14: Serie | Serie |
| Minimale Schnittlänge (mm) | OC14: 70 | OC14: 70OC23: 45 | OC14: 70 | OC14: 70OC23: 45 |
| Messersicherung | OC14: Einzelfedersicherung | OC14 & OC23: Einzelfedersicherung | OC14: Einzelfedersicherung | OC14 & OC23: Einzelfedersicherung |
| Pick-up Aufnahmebreite (m) | 2,30 | 2,30 | 2,30 | 2,30 |
| Anzahl Zinkenreihen an der Pick-up | 4 | 5 | 4 | 5 |
| Pick-up Tasträder | Starr (Serie) | Starr (Serie) | Starr (Serie) | Starr (Serie) |
| Rollenniederhalter & Pick-up Prallblech/Rechzinken | Serie | Serie (Rollenniederhalter mit grossem Durchmesser (Ø 217 mm)) | Serie | Serie (Rollenniederhalter mit grossem Durchmesser (Ø 217 mm)) |
| Leistungsbedarf an der Zapfwelle kW (PS) | OPTIFEED: 55 (75)OPTICUT14: 62 (84) | OPTIFEED: 62 (84)OPTICUT: 77 (105) | OPTIFEED: 55 (75)OPTICUT14: 62 (84) | OPTIFEED: 62 (84)OPTICUT: 77 (105) |
| Weitwinkelgelenkwelle einseitig | Serie | Serie | Serie | Serie |
| Zapfwellendrehzahl U/min | 540 | 540 | 540 | 540 |
| Überlastschutz | Nockenschaltkupplung | Nockenschaltkupplung | Nockenschaltkupplung | Nockenschaltkupplung |
| Deichsel | Höhenverstellbar für Oben- und Untenanhängung | Höhenverstellbar für Oben- und Untenanhängung | Höhenverstellbar für Oben- und Untenanhängung | Höhenverstellbar für Oben- und Untenanhängung |
| ISOBUS Steuerung | ISOBUS Serie oder optional Non-ISOBUS VT 30 Terminal | ISOBUS Serie oder optional Non-ISOBUS VT 30 Terminal | ||
| Bedienung | VT 30 Terminal | ISOBUS ohne Terminal - VTI 60, CCI 800, CCI 1200 (ISOBUS) oder VT 30 Terminal (Non-ISOBUS) mitbestellen | VT 30 Terminal | ISOBUS ohne Terminal - VTI 60, CCI 800, CCI 1200 (ISOBUS) oder VT 30 Terminal (Non-ISOBUS) mitbestellen |
| Beleuchtung | Serie | Serie | Serie | Serie |
| Erforderliche Hydraulikanschlüsse am Traktor | 1 EW und 1 DW | 2 DW | 1 EW und 1 DW | 2 DW |
| Gewicht (kg) | 2.800 - 3.700 | 2.800 - 3.700 | 2.800 - 3.700 | 2.800 - 3.700 |
