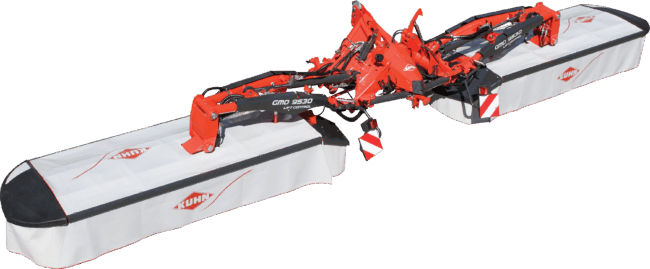

GMD 1030
In drei Arbeitsbreiten erhältlich (von 8,20 m bis 9,93 m) erbringt diese Scheibenmäher-Dreierkombination, maximale Flächenleistungen ohne Einbussen an Futterqualität. Sie ist für Lohnunternehmer, Maschinenringe und grosse Betriebe geeignet.
Die zu bearbeitenden Flächen werden immer grösser, die optimalen Zeitfenster für die Futterernte sind beschränkt. Und wo bleibt dabei die Futterqualität?
Jeder Landwirt, der weiss, dass allein durch die Senkung des Schmutzanteils im Grundfutter von 4 auf 2 % Kraftfutter im Wert von 89 € pro Hektar und Jahr* eingespart werden kann, wird nicht mehr überzeugt werden müssen, wie wichtig es ist, Futter in Topqualität zu ernten.
Sie können sich auf die Leistungsfähigkeit, die Arbeitsqualität und die Zuverlässigkeit der KUHN-Lösungen verlassen. Die Dreifach-Mähkombinationen GMD unterstützen Sie dabei, Ihre Rentabilitäts- und Qualitätsziele zu erreichen. Ohne Kompromisse. Die Dreifach-Mähkombinationen GMD gibt es in drei Ausführungen für Traktoren ab 120 PS.
Ihre Vorteile
Eine Verringerung der Futterverschmutzung von 4 auf 2% bedeutet einen Gewinn von 89 € pro Hektar und Jahr*.
Mit dem System LIFT-CONTROL ist Futterverschmutzung kein Thema mehr. Denn es ist weit mehr als eine Mähbalkenentlastung, bei der die konventionelle Entlastungsfeder einfach durch eine Stickstoffblase ersetzt wird.
Die exklusive Kinematik der Dreifach-Mähkombination von KUHN umfasst einen Zylinder für Entlastung des Mähbalkens, einen Zylinder für die Sicherheitsausklinkung, einen Speicher mit verstellbarem Druck und eine Schwenkachse, die sich strategischer Weise in der Nähe der Maschinenmitte befindet.
Durch die ideale Bodenanpassung wird weniger Schmutz in den Futterschwad gezogen und der Auflagedruck des Mähbalkens ist geringer: Der Kraftstoffverbrauch sinkt, der Verschleiss der Schutzkufen wird verringert und die Grasnarbe wird geschont. Darüber hinaus ist der Auflagedruck sehr einfach von der Traktorkabine aus verstellbar.
Forscher der Landwirtschaftskammer Weser-Ems haben im intensiv geführten Grünlandgebiet im Nordwesten Deutschlands untersucht, inwieweit sich die Qualität von Grassilage für einen Milchbetrieb in finanzieller Hinsicht auswirkt. Dabei wurden zwei verschiedene Silagen mit 2% bzw. 4% Verschmutzungsgrad verglichen. Zunächst wurde analysiert, wie weit der Futterwert der weniger verschmutzten Silage über jenem der verschmutzten Variante lag. Dieser Unterschied wurde anschliessen in Futterzusätze und Kraftfutter umgerechnet, die notwendig wären, um die Differenz auszugleichen.
- Der neue Mähbalken OPTIDISC ELITE wurde in Zusammenarbeit mit Landwirten entwickelt, die gleichzeitig Nutzer der Maschinen sind. Unterschiedliche Abstände zwischen den Mähscheiben, grosse Überlappungsbereiche und ein flacher Mähwinkel verschaffen dem Nutzer beste Schnittqualität. Die GMD 1030 Serie mit dem technisch neuestem Mähbalken, gewährleistet einen sauberen und gleichmässigen Schnitt in allen Einsatzsituationen. Der Mähbalken OPTIDISC ELITE weist etliche exklusive Merkmale auf:
- Dort wo die Scheiben auseinanderlaufen, wird der Abstand verringert, um einen grossen Überlappungsbereich der Mähklingen zu ermöglichen. Das Schnittbild ist sauber und ordentlich, selbst bei kurzem oder leichtem Futter. (A)
- An dem Punkt, an dem die Scheiben zusammenlaufen, wird der Abstand vergrössert, um einen optimalen Gutfluss grosser Futtermengen zu ermöglichen. (B)
- Optimale Schnittqualität auf nassen und klebrigen Böden oder bei schweren Futter!
- Ein niedrigerer Schnittwinkel: Keine typische Wellenbewegung im Mähprofil möglich! Förderung eines schnelleren und gleichmässigeren Nachwachsens!
- Neue Scheibenlager sorgen immer dafür, dass die Messer sicher gegen Stösse gehalten werden und 360° um ihre Messerhaltebolzen gedreht werden können.
In hügeligem Gelände, bei Nässe oder klebrigem Gras kann sich vor dem Mähbalken Erde ansammeln, ausser bei dem OPTIDISC ELITE! Die speziellen Gleitkufen verbessern die Bodenanpassung und schonen die Grasnarbe. Ein zusätzlicher Pluspunkt, wenn es um die Verbesserung der Futter- und Schnittqualität geht, insbesondere unter schwierigen Einsatzbedingungen.
Die Heckmäher der GMD-Dreifachkombination passen sich nahezu allen Bodenkonturen an. Sie verfügen über folgende Features:
- Mittige Pendelaufhängung,
- Hoher Seitenversatz von 20 cm,
- Pendelausschlag in der Höhe von nahezu 50 cm,
- Seitliche Pendelung von ca. 20° mit einer Überlappung von 50 cm.
.jpg)
Kein Landwirt kann sich mitten in der Saison einen Schaden an seinem Mähwerk leisten - egal, ob ein Hindernis oder ein Fahrfehler die Ursache dafür war.
Beim Auftreffen auf ein Hindernis schwenkt die betreffende Mäheinheit nach hinten und oben weg. Dabei strömt das Öl in das Entlastungssystem LIFT-CONTROL. Durch den daraus resultierenden Druckanstieg wird die Mäheinheit ausgehoben und überwindet das Hindernis. Danach kehrt der Mähbalken wieder automatisch in seine Ausgangsstellung zurück.
- Die Non- Stop-Anfahrsicherung arbeitet ebenso zuverlässig, wenn der Mähbalken weit innen getroffen wird, da sich der Schwenkpunkt des Tragarms weit genug entfernt von der ersten Mähscheibe befindet.
- Da jede Mäheinheit über eine unabhängige Entlastung verfügt, wird verhindert, dass die gegenüberliegende Mäheinheit beim Überwinden des Hindernisses nach vorne gedrückt wird.
- Die hydraulische Anfahrsicherung kann an die jeweilige Einsatzsituation angepasst werden. Der Zylinder kann in zwei Positionen befestigt werden: In der zweiten Position kann die Auslösekraft der Sicherung höher eingestellt werden. Dies kann beispielsweise beim Mähen mit hoher Geschwindigkeit oder unter besonders schwierigen Bedingungen erforderlich sein.
Die gesamte Konzeption des Mähbalkens ist auf härteste Belastungen ausgelegt. Die Anfahrsicherung PROTECTADRIVE besitzt eine präzise berechnete Sollbruchstelle,die dafür sorgt, dass die Welle bei einem heftigen Aufprall gegen ein Hindernis abschert. Dies schützt die wertvollen Zahnräder. Der Austausch des Scheibenantriebsmoduls ist einfach und kostengünstig und nimmt weniger als 15 Minuten in Anspruch.
Eine KUHN-Exklusivität: Die Mähscheibenlagerungen sind durchgehend in dem Balken mit Ober- und Unterseite fest verschraubt. Durch den grossen Abstand der Schrauben werden die einwirkenden Kräfte auf grosser Fläche verteilt. Höchste Dauerhaltbarkeit ist somit gewährleistet.
- Mähscheibenlagerung mit speziell gefertigten Doppelreihen-Schrägkugellagern.
- Hochpräzise Zahnräder aus geschmiedetem Stahl mit sehr grossem Durchmesser und 3 Zähnen im Eingriff.
- Gehärtete Mähscheiben mit geschmiedeten Klingenaufnahmen
- Schutzkufen aus vergütetem Stahl, an denen zusätzlich Verstärkungsplatten (über Schrauben befestigt) angebracht werden können.
Die Wartung ist nicht besonders zeitraubend. Der Mähbalken OPTIDISC ELITE ist ein ausgezeichnetes Beispiel dafür, wie durch enge Zusammenarbeit zwischen einem Hersteller und den Landwirten ein grosser Mehrwert geschaffen werden kann. Der Mähbalken ist absolut praxistauglich und hilft Ihnen, Zeit zu sparen :
- Er ist dauergeschmiert, d.h. er benötigt keinerlei Wartung.
- Er verfügt über das Messerschnellwechselsystem FAST-FIT, die Befestigung ist 100% sicher. Eine starke Blattfeder übt einen konstanten Druck auf die Befestigungsschraube des Messers aus und gewährleistet dadurch die Sicherheit. Ein Messerwechsel ist blitzschnell durchgeführt. Die Wartung beschränkt sich im Wesentlichen auf die Gelenkwellen und auf ein paar Gelenke - mit sehr komfortablen Intervallen.
Die flexible Schutzverkleidung FLEXPROTECT, die es exklusiv bei KUHN gibt, schützt den Mähbalken vor Beschädigung beim Mähen am Wiesenrand oder entlang eines Baumes. Sobald das Hindernis überwunden ist, biegt sich das Material der Seitenverkleidung automatisch wieder in die ursprüngliche Form zurück, d.h. nichts muss repariert oder ausgetauscht werden und folglich entstehen auch keine Kosten.
Für einen glatten und vollständigen Schnitt am Hang und in engen Kurven können die Mäheinheiten um 20 cm versetzt werden, um die Überlappung zwischen Front- und Heckmähwerken zu vergrössern. Je nach Scheibenmähermodellen variieren diese Überlappungswerte zwischen 30 und 70 cm.
Der Fahrer kann die Arbeitsbreite von der Kabine aus verändern. Diese Möglichkeit ist von entscheidendem Vorteil bei Traktoren mit grosser Spurweite oder Breitreifen (GMD 9530 -10030).
Die Möglichkeit der Einzelaushebung der hinteren Mäheinheiten ist vorteilhaft beim Abmähen spitz zulaufender Wiesen. Die Wendemanöver sind einfach und schnell erledigt. Die Mäheinheit wird über ein doppelt wirkendes Hydrauliksteuergerät in die Transportstellung betätigt.
Beim GMD 8730 können Sie unter drei verschiedenen Montagepositionen der Mäheinheiten je nach Arbeitsbedingungen auswählen (Querneigung, Wiesengrösse, Breite des Frontmähwerks usw.). Auf diese Weise können Sie entweder eher mehr Arbeitsbreite oder eher eine grössere Überlappung zwischen dem Frontmähwerk und den Heckmähwerken favorisieren.
.jpg)
Die Kombination GMD 1030 fällt durch ihre kompakten Abmessungen in der eingeklappten Stellung auf. Sie kann ohne weitere Ausrüstung vertikal abgestellt werden und passt damit in fast jede Maschinenhalle.
.jpg)
Ausstattung
Hochschnittkufen können unter dem Mähbalken befestigt werden, um eine Schnitthöhe zwischen 45 und 85 mm zu erreichen.
Spezifikation
| GMD 8730-FF | GMD 9530-FF | GMD 10030-FF | |
|---|---|---|---|
| Arbeitsbreite (m) - in Kombination mit Frontmähwerk (abhängig von Schnittüberlappung) | 8,30 - 8,50 - 8,80 | 9,53 - 9,13 | 9,93 - 9,53 |
| Transportbreite (m) | 2,99 | 2,95 | 3,35 |
| Transporthöhe (m) | 3,65 - 3,75 - 3,90 in Abhängigkeit von der Schnittüberlappung | 3,92 | 3,92 |
| Schnittüberlappung mit dem Frontmähwerk (cm) | 54 - 44 - 29 (mit Frontmähwerk in 3,10 m) | 30 - 50 (mit GMD 3125 F) / 50 - 70 (mit GMD 3525 F) | 30 - 50 (mit GMD 3525 F) |
| Mähbalken | OPTIDISC ELITE | OPTIDISC ELITE | OPTIDISC ELITE |
| Anzahl Mähscheiben mit Scheibenschutz-Gleitkufen aus vergütetem Stahl | 2 x 7 | 2 x 8 | 2 x 8 |
| Verschleissplatten für die Gleitkufen | 2, Serie | 2, Serie | 2, Serie |
| Mähmesserbefestigung | mit Messerschnellverschluss FAST-FIT | mit Messerschnellverschluss FAST-FIT | mit Messerschnellverschluss FAST-FIT |
| Einstellbare Schnitthöhe mit den Seriengleitkufen (mm) | 35 - 65 | 35 - 65 | 35 - 65 |
| Scheibenwellen-Überlastschutz | PROTECTADRIVE | PROTECTADRIVE | PROTECTADRIVE |
| Bodenanpassung | Mittenaufhängung der Mäheinheiten | Mittenaufhängung der Mäheinheiten | Mittenaufhängung der Mäheinheiten |
| Einstellung der Entlastung | hydropneumatische Entlastung LIFT-CONTROL | hydropneumatische Entlastung LIFT-CONTROL | hydropneumatische Entlastung LIFT-CONTROL |
| Anfahrsicherung | NON-STOP-Anfahrsicherung | NON-STOP-Anfahrsicherung | NON-STOP-Anfahrsicherung |
| Aushub zum Schwadüberqueren | durch integrierte Hydraulikvorrichtung | durch integrierte Hydraulikvorrichtung | durch integrierte Hydraulikvorrichtung |
| Mittlere Schwadbreite (m) | 2 x 2,40 | 2 x 2,80 | 2 x 2,80 |
| Schwadscheibe | aussen | aussen | aussen |
| Anbau | Dreipunktanbau Kat. 2 | Dreipunktanbau, Kat. 3 | Dreipunktanbau, Kat. 3 |
| Zapfwellendrehzahl (min-1) | 1000 | 1000 | 1000 |
| Freilauf | in den Seitengetrieben integriert | in den Seitengetrieben integriert | in den Seitengetrieben integriert |
| Leistungsbedarf an der Zapfwelle für die Dreierkombination (kW / PS), ca. | 90 / 122 | 99 / 135 | 104 / 141 |
| Erforderliche Hydraulikanschlüsse am Traktor | 1 einfach wirkendes und 1 doppelt wirkendes Steuergerät für die beiden Heckscheibenmäher - dazu ist der Bedarf des Frontmähwerkes vorzusehen | 2 doppelt wirkende Steuergeräte (+ Bedarf Frontmähwerk) | 2 doppelt wirkende Steuergeräte (+ Bedarf Frontmähwerk) |
| Erforderliche Elektroanschlüsse am Traktor | 1 siebenpoliger Elektroanschluss und 1 dreipoliger ISO-Elektroanschluss | 1 siebenpoliger Elektroanschluss und 1 dreipoliger ISO-Elektroanschluss | 1 siebenpoliger Elektroanschluss und 1 dreipoliger ISO-Elektroanschluss |
| Beleuchtungsanlage mit Warntafeln - hinten an der Maschine | Serie | Serie | Serie |
| Gewicht (kg), ca. | 1.910 | 2.300 | 2.350 |
