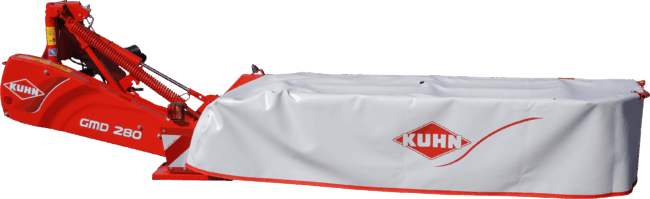

Einfach und zuverlässig gebaute Mäher

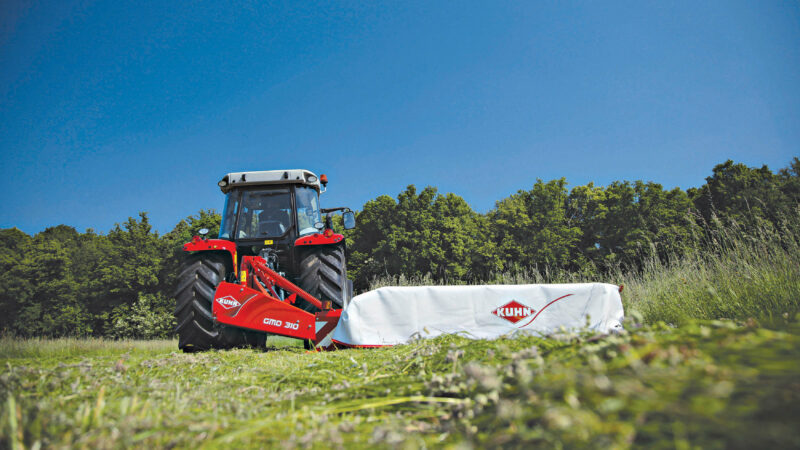

GMD 10 - 100

Die GMD-Mäher der Serie 10 und 100 eignen sich für kleine und mittlere Betriebe. Diese Modelle mit Arbeitsbreiten von 1,60 bis 3,10 m vereinen einen einfachen Aufbau mit überzeugenden Lösungen, die für einen sauberen und gleichmässigen Schnitt sorgen.

Finden Sie Ihren Händler

Prospekt herunterladen

Die Mähwerke GMD 10 und GMD 100 eignen sich für kleine und mittlere Betriebe, die hohe Ansprüche an Zuverlässigkeit und Schnittqualität stellen. Ihre kompakten Abmessungen machen sie perfekt für leichtere Traktoren geeignet. Sie sind mit dem Mähbalken der Serie 100 und überzeugenden Ausrüstungen ausgestattet, die für höchste Zuverlässigkeit der Maschine sorgen.
Die GMD 10 gibt es in 4 Modellen mit 1,60 m bis 2,80 m Breite und die GMD 100 in 3 Modellen mit 2,40 m bis 3,10 m Breite.

Ihre Vorteile

Eine einfache und zuverlässige Konzeption

Maximale Zuverlässigkeit des Mähbalkens der Serie 100

Die gesamte Konzeption des Mähbalkens ist auf härteste Belastungen ausgelegt. Bei der Anfahrsicherung PROTECTADRIVE sorgt eine präzise berechnete Sollbruchstelle dafür, dass die Welle bei einem heftigen Aufprall gegen ein Hindernis abschert. Dies schützt die wertvollen Zahnräder. Der Austausch des Scheibenantriebsmoduls ist einfach und kostengünstig und nimmt weniger als 15 Minuten in Anspruch.
Eine KUHN-Exklusivität: Die Mähscheibenlagerungen sind durchgehend in den Balken mit Ober und Unterseite fest verschraubt. Durch den grossen Abstand der Schrauben werden die einwirkenden Kräfte auf grosser Fläche verteilt. Höchste Dauerhaltbarkeit ist somit gewährleistet.

Mähscheibenlagerung mit speziell gefertigten Doppelreihen-Schrägkugellagern.
Hochpräzise Zahnräder aus geschmiedetem Stahl mit sehr grossem Durchmesser und 3 Zähnen im Eingriff.
Gehärtete Mähscheiben mit geschmiedeten Klingenaufnahmen
Schutzkufen aus vergütetem Stahl, an denen zusätzlich Verstärkungsplatten (über Schrauben befestigt) angebracht werden können.

Für die Gewährleistung der Dauerhaltbarkeit sind zwischen dem Rahmen und dem Mähbalken Dämpfer in die Aufnahmen integriert. Besonders bei hohen Mähgeschwindigkeiten werden Stossbelastungen gedämpft und dadurch stark abgeschwächt.

Anfahrsicherung zum Schutz des Mähbalkens

Trifft die Mäheinheit auf ein Hindernis, wird die Sicherheitsausklinkung aktiv und der Mähbalken schwenkt teilweise nach hinten. Die Stossbelastung wird dadurch beträchtlich verringert. Durch einfaches Zurücksetzen mit dem Traktor wird das System wieder in die ursprüngliche Position gebracht.

FAST-FIT oder Bolzen: eine zu 100% sichere Befestigung

Bei allen Scheibenmähern GMD 10 und GMD 100 werden die Messer per Bolzen befestigt.
Die Scheibenmäher GMD 240 bis 310 können mit dem Messerschnellwechselsystem FAST-FIT ausgerüstet werden, dass 3 zusätzliche Garantien bietet:

Eine starke Blattfeder übt einen konstanten Druck auf die Messerhaltebolzen aus, sodass sich die Messerbefestigung auf keinen Fall ungewollt öffnen können.
Die Messerhaltebolzen verfügen über eine Nut, die mehr Sicherheit bietet.
Die Blattfeder kann sich nur nach unten verbiegen, wenn sie sich über der Einkerbung der Schutzkufe befindet.

Bei drehender Mähscheibe besteht daher keine Gefahr, dass sich die Messerbefestigung ungewollt öffnet. Zur Senkung der Wartungskosten können Haltebolzen und Blattfeder getrennt voneinander ausgetauscht werden.
Dank des flachen Mähbalkens und der exklusiven Form der Messer, die sehr nahe an den Schutzkufen laufen, wird eine ausgezeichnete Schnittqualität erzielt.

Die Futterqualität ist entscheidend für die Rentabilität Ihres Betriebs

Eine optimale Bodenanpassung

Durch seine gelenkige Anordnung passt sich der Mähbalken hervorragend den Geländeverhältnissen an. Auch Böschungen und Gräben lassen sich so ohne Schwierigkeit abmähen.
Bei den GMD 100 werden der Mähbalken und die untere Schutzkufe mithilfe eines einzigen Hydraulikzylinders ausgehoben, die Dreipunkthydraulik des Traktors bleibt dabei auf der voreingestellten Höhe. Ein hydraulisches Druckbgrenzungsventil stoppt den Mähbalken sanft ab, sobald er die Vorgewendeposition erreicht hat. Die ist beim Mähen am Hang von grossem Vorteil.
Ausserdem ist der Abstand zwischen dem Mähbalken und den Hinterrädern des Traktors gering. So kann sich die Mäheinheit sehr schnell an die Bodenunregelmässigkeiten anpassen und die Schnitthöhe ist einheitlich.
Die besondere Scheibenform sorgt für ein zügiges Abfliessen des gemähten Futters. So kann ein qualitätsmindernder Doppelschnitt des Mähguts verhindert werden.

Ein breites Einsatzspektrum

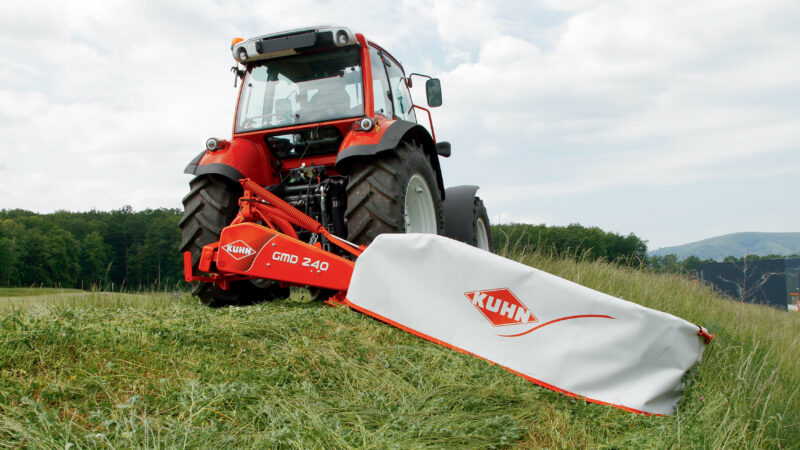

Dank einer ausgeklügelten Kinematik der Pendelaufhängung ist ein Abmähen von Gräben und Böschungen möglich. Je nach Modell sind Neigungswinkel von bis zu 35° nach oben und 25° nach unten möglich.

Kinematik, die Winkel von -25° bis 35° ermöglicht

Perfekt geformte Schwade

Die Schwadscheibe ist hinter der äusseren Mähscheibe mit einem Aufsatz montiert.Mit der Aussenscheibe und der Schwadscheibe wird der Futterstrom sauber getrennt und es wird eine Fahrgasse für das rechte Traktorrad freigehalten. Es entsteht ein gleichmässiges, wohl geformtes und leicht aufzunehmendes Schwad.

Die Schwadscheibe hat gegenüber einem Schwadblech folgende Vorteile:

Sie ist vollständig unter der Schutzverkleidung integriert.
Sie hat keinen Kontakt mit dem Boden.
Es entstehen keine Schäden bei versehentlicher Rückwärtsfahrt oder bei bei Kurvenfahrt.

Schwadscheibe für perfekt geformte Schwade

Eine einfache Bedienung und schnelle Einstellungen

Ein Schlüssel für alle Einstellungen

Für alle Einstellungen wird nur ein Schlüssel benötigt, der zum Lieferumfang der Maschine gehört :

Einstellung der Kompensationsfeder,
Enriegelung der Schutzverkleidung,
Einstellung der Riemenspannung,
Messerwechsel (mit Bolzenbefestigung).

Keine Zeit verlieren mitten in der Saison

Bei den Mähbalken der Serie 100 kann die Scheibenlagerung einfach und schnell ein- und ausgebaut werden. Eine eventuelle Reparatur kann kostengünstig von aussen durchgeführt werden. So werden Maschinenstillstände auf ein Mindestmass beschränkt. Der Mähbalken ist dank der doppelten Öffnung des Schwadtuchs extrem leicht und ohne Zuhilfenahme von Werkzeug zugänglich: Dies erleichtert in erheblichem Masse Messerwechsel, Wartung und Reinigung der Maschine.

Austausch der Mähscheibenlagerung bei der Serie 100

Geeignete Anbauvorrichtung

Damit die komplette Schnittbreite ausgenutzt werden kann, wenn der Mäher an einem Traktoren mit variabler Spurweite angebaut wird, sind die Modelle GMD 240 bis 310 mit einem Seitenversatz von 50 mm nach rechts und links ausgerüstet.
Ein Anbaubolzen links in verlängerter Ausführung ist für die Modelle GMD 240 bis 310 erhältlich. Er vergrössert den Seitenversatz um bis zu 200 mm nach rechts.
Die Modelle GMD 240, 280 und 310 können auch über einen Quick-Hitch-Rahmen der Kategorie 2 angebaut werden. Dazu muss lediglich ein zusätzlicher Bolzen angebracht werden.

Spezifikation

Technische Daten

	GMD 16	GMD 20	GMD 24	GMD 28	GMD 240	GMD 240-FF	GMD 280	GMD 280-FF	GMD 310	GMD 310-FF
Arbeitsbreite (m)	1,60	2,00	2,40	2,80	2,40	2,40	2,80	2,80	3,10	3,10
Anzahl Mähscheiben mit Scheibenschutz-Gleitkufen aus vergütetem Stahl	4	5	6	7	6	6	7	7	8	8
Mähmesserbefestigung	mit geschraubten Mähmessern	mit geschraubten Mähmessern	mit geschraubten Mähmessern	mit geschraubten Mähmessern	mit geschraubten Mähmessern	mit Messerschnellverschluss FAST-FIT	mit geschraubten Mähmessern	mit Messerschnellverschluss FAST-FIT	mit geschraubten Mähmessern	mit Messerschnellverschluss FAST-FIT
Einstellbare Schnitthöhe mit den Seriengleitkufen (mm)	30 - 50	30 - 50	30 - 50	30 - 50	30 - 50	30 - 50	30 - 50	30 - 50	30 - 50	30 - 50
Scheibenwellen-Überlastschutz	PROTECTADRIVE	PROTECTADRIVE	PROTECTADRIVE	PROTECTADRIVE	PROTECTADRIVE	PROTECTADRIVE	PROTECTADRIVE	PROTECTADRIVE	PROTECTADRIVE	PROTECTADRIVE
Einstellung der Entlastung	Entlastungsfeder	Entlastungsfeder	Entlastungsfeder	Entlastungsfeder	Entlastungsfeder	Entlastungsfeder	Entlastungsfeder	Entlastungsfeder	Entlastungsfeder	Entlastungsfeder
Anfahrsicherung	mechanische Anfahrsicherung, Serie	mechanische Anfahrsicherung, Serie	mechanische Anfahrsicherung, Serie	mechanische Anfahrsicherung, Serie	mechanische Anfahrsicherung, Serie	mechanische Anfahrsicherung, Serie	mechanische Anfahrsicherung, Serie	mechanische Anfahrsicherung, Serie	mechanische Anfahrsicherung, Serie	mechanische Anfahrsicherung, Serie
Neigungswinkel beim Mähen (max. / mini.)	+35° / -22° (-40° auf Wunsch)	+35° / -22° (-40° auf Wunsch)	+35° / -15°	+35° / -15°	+35° / -25°	+35° / -25°	+35° / -25°	+35° / -25°	+35° / -25°	+35° / -25°
Aushub zum Schwadüberqueren	über die Traktor-Dreipunkthydraulik	über die Traktor-Dreipunkthydraulik	über die Traktor-Dreipunkthydraulik	über die Traktor-Dreipunkthydraulik	über den Gerätehubzylinder	über den Gerätehubzylinder	über den Gerätehubzylinder	über den Gerätehubzylinder	über den Gerätehubzylinder	über den Gerätehubzylinder
Mittlere Schwadbreite (m)	1,10	1,40	1,70	2,00	1,70	1,70	2,00	2,00	2,40	2,40
Schwadscheibe	Serie, aussen	Serie, aussen	Serie, aussen	Serie, aussen	Serie, aussen	Serie, aussen	Serie, aussen	Serie, aussen	Serie, aussen	Serie, aussen
Anbau	Dreipunktanbau Kat. 1 und 2	Dreipunktanbau Kat. 1 und 2	Dreipunktanbau Kat. 2	Dreipunktanbau Kat. 2	Dreipunktanbau Kat. 2	Dreipunktanbau Kat. 2	Dreipunktanbau Kat. 2	Dreipunktanbau Kat. 2	Dreipunktanbau Kat. 2	Dreipunktanbau Kat. 2
Umstellung in Transportstellung	hydraulische Senkrechtstellung mit automatischer Verriegelung	hydraulische Senkrechtstellung mit automatischer Verriegelung	hydraulische Senkrechtstellung mit automatischer Verriegelung	hydraulische Senkrechtstellung mit automatischer Verriegelung	hydr. Senkrechtstellung des Mähbalkens nach dem manuellen Einklappen des vorderen Schutzes - oder hydr. Rückschwenkkung einschl. der Beleuchtungsanlage mit Warntafeln bei Bestellung von Art.-Nr. 1066260	hydr. Senkrechtstellung des Mähbalkens nach dem manuellen Einklappen des vorderen Schutzes - oder hydr. Rückschwenkkung einschl. der Beleuchtungsanlage mit Warntafeln bei Bestellung von Art.-Nr. 1066260	hydr. Senkrechtstellung des Mähbalkens nach dem manuellen Einklappen des vorderen Schutzes - oder hydr. Rückschwenkkung einschl. der Beleuchtungsanlage mit Warntafeln bei Bestellung von Art.-Nr. 1066260	hydr. Senkrechtstellung des Mähbalkens nach dem manuellen Einklappen des vorderen Schutzes - oder hydr. Rückschwenkkung einschl. der Beleuchtungsanlage mit Warntafeln bei Bestellung von Art.-Nr. 1066260	hydr. Senkrechtstellung des Mähbalkens nach dem manuellen Einklappen des vorderen Schutzes - oder hydr. Rückschwenkkung einschl. der Beleuchtungsanlage mit Warntafeln bei Bestellung von Art.-Nr. 1066260	hydr. Senkrechtstellung des Mähbalkens nach dem manuellen Einklappen des vorderen Schutzes - oder hydr. Rückschwenkkung einschl. der Beleuchtungsanlage mit Warntafeln bei Bestellung von Art.-Nr. 1066260
Zapfwellendrehzahl (min^-1)	540	540	540	540	540	540	540	540	540	540
Freilauf	auf Wunsch, bei Bestellung angeben!	auf Wunsch, bei Bestellung angeben!	auf Wunsch, bei Bestellung angeben!	Serie
Leistungsbedarf an der Zapfwelle (kW / PS), ca.	15 / 21	19 / 26	23 / 31	27 / 36	23 / 31	23 / 31	27 / 36	27 / 36	30 / 41	30 / 41
Erforderliche Hydraulikanschlüsse am Traktor	1 einfach wirkendes Steuergerät	1 einfach wirkendes Steuergerät	1 einfach wirkendes Steuergerät	1 einfach wirkendes Steuergerät	1 einfach wirkendes Steuergerät - bei Bestellung der Maschine mit hydraulischer Rückschwenkung des Mähbalkens 1 doppelt wirkendes Steuergerät zusätzlich	1 einfach wirkendes Steuergerät - bei Bestellung der Maschine mit hydraulischer Rückschwenkung des Mähbalkens 1 doppelt wirkendes Steuergerät zusätzlich	1 einfach wirkendes Steuergerät - bei Bestellung der Maschine mit hydraulischer Rückschwenkung des Mähbalkens 1 doppelt wirkendes Steuergerät zusätzlich	1 einfach wirkendes Steuergerät - bei Bestellung der Maschine mit hydraulischer Rückschwenkung des Mähbalkens 1 doppelt wirkendes Steuergerät zusätzlich	1 einfach wirkendes Steuergerät - bei Bestellung der Maschine mit hydraulischer Rückschwenkung des Mähbalkens 1 doppelt wirkendes Steuergerät zusätzlich	1 einfach wirkendes Steuergerät - bei Bestellung der Maschine mit hydraulischer Rückschwenkung des Mähbalkens 1 doppelt wirkendes Steuergerät zusätzlich
Gewicht (kg), ca.	420	465	544	600	601	601	659	659	716	716
