Presses VB 7100
La presse à chambre variable KUHN VB 7100 établit une nouvelle référence dans le domaine du pressage. Indépendamment de la culture ou de l’heure, ces presses forment des balles rondes de haute densité, en alliant grande capacité et durée de vie maximale.
Avec les modèles haute performance VB 7160 et 7190, vous êtes sûr de bénéficier d’une excellente performance régulière dans toutes les circonstances. Ces presses haute performance sont développées avec et pour les agriculteurs et entrepreneurs les plus exigeants.
BALLES HAUTE DENSITÉ
Produit des balles haute densité allant jusqu’à 140 kg/m3 en paille, grâce au système i-DENSE breveté* de KUHN. Ce système à double bras de tension intelligent, en combinaison avec les mesures du capteur d’humidité, adapte automatiquement la pression de pressage en fonction des différentes cultures et conditions de récolte, sans aucune intervention de l'utilisateur.
HAUTE CAPACITÉ
Du pick-up à l’éjecteur de balle, la VB série 7100 est conçue pour vous offrir une capacité optimale et une efficacité maximale. Enrubanné, foin ou paille, la presse vous offre une capacité pouvant atteindre 30 t/heure dans diverses conditions. En outre, les presses VB 7100 sont équipées du hayon le plus rapide du marché. La balle est éjectée et le hayon refermé en seulement 4 secondes..
DURÉE DE VIE MAXIMALE, TEMPS D’ARRÊT MINIMUM
Des composants extrêmement solides, pour un temps d’arrêt minimum et plus de temps consacré au pressage. Grâce à leur conception, les presses vous apportent la robustesse et la fiabilité dont vous avez besoin.
TOUJOURS PLUS DE CONFORT
L'utilisateur peut se concentrer sur la conduite pendant que la presse prend le contrôle de la densité et de la consommation énergétique, un autre avantage du système i-DENSE. Le système de liage par filet, y inclus les nouveaux étriers de support brevetés* de KUHN, facilite le chargement des rouleaux de filet.
*Breveté ou en instance de brevet dans un ou plusieurs pays.
Vos avantages

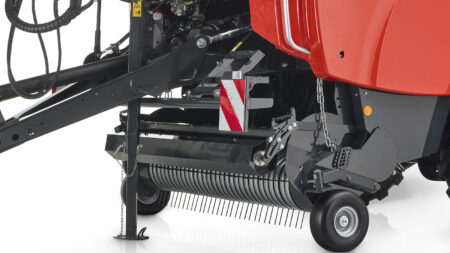

Les presses VB 7160-7190 sont équipées d'un large pick-up avec rouleau tasse-andain de diamètre : 217 mm. Le pick-up est conçu pour maximiser le débit de chantier de la machine. Avec une largeur de travail de 230 cm, la machine est capable de ramasser tous types d’andains. Elle saura fonctionner dans toutes les conditions, même les plus difficiles. Les dents droites du pick-up garantissent une montée régulière du flux du fourrage. Le rouleau tasse andains du pick-up compresse le fourrage sur les dents du pick-up, ce qui réduit la friction, et limite ainsi la perte de feuilles tout en améliorant le débit de manière homogène.
Le pick-up est pendulaire de série et les roues de jauge pivotantes en option permettent au pick-up de s'adapter aux différentes contraintes du terrain. Nos pick-up sont tous équipés de série de cames qui contribuent à un ramassage propre et même dans les fourrages les plus humides ou fins.
Pour mieux répondre aux besoins, vous disposez de trois choix de rotors INTEGRAL : le rotor OPTIFEED sans système de coupe ou les rotors de coupe OPTICUT à 14 ou 23 couteaux.
La technologie ROTOR INTÉGRAL des modèles OPTIFEED et OPTICUT est équipée sur toute la gamme VB 7100.

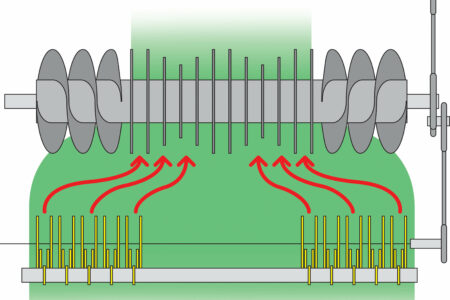

Simple et sans maintenance, ce système assure une alimentation régulière de la presse. La courte distance entre le rotor et le pick-up maintient un flux de fourrage régulier. La conception de cette alimentation forcée permet des vitesses d'avancement élevées, pour une productivité accrue tout en réduisant le risque de détérioration du fourrage.
Le ROTOR INTÉGRAL de tous les modèles est doté de dents avec une doublure en Hardox. L'acier Hardox se distingue par une dureté et une robustesse remarquables, pour une usure minimale des dents du rotor.
Les modèles VB 7100 possèdent un ROTOR INTÉGRAL 3 dents.

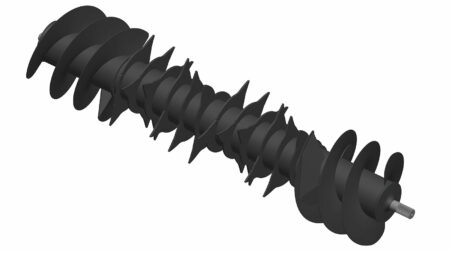

Le rotor OPTIFEED à dents d'alimentation simples et vis de recentrage intégrées contribue à l'égalisation de l'andain en répartissant régulièrement le fourrage, pour des balles d'une qualité exceptionnelle.

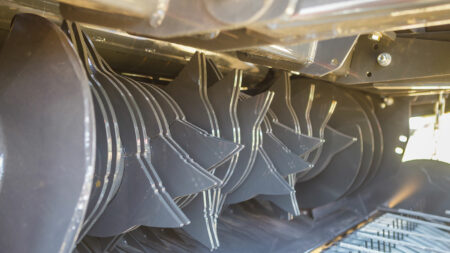

Les rotors de coupe OPTICUT de KUHN sont conçus pour une capacité d'alimentation sans restriction et une excellente qualité de coupe. Les rotors de coupe OC, avec leurs dents de rotor de forme elliptique brevetée, sont considérés par les utilisateurs comme l'un des meilleurs systèmes de coupe du marché. Le fourrage est précocement guidé vers les couteaux, ce qui améliore le flux et la performance de coupe en nécessitant une force minimale, tout en évitant les blocages inutiles.
OPTICUT 14
Le ROTOR INTÉGRAL avec système OPTICUT à 14 couteaux égalise l'andain pour une alimentation forcée du produit dans la presse et un rendement maximum. Le système de coupe OPTICUT à 14 couteaux assure une coupe d'une longueur théorique de 70 mm. Chaque couteau est protégé contre les corps étrangers par une sécurité individuelle par ressort. La sélection des groupes de couteaux permet de travailler au choix avec 0, 4, 7, 7 ou 14 couteaux.
OPTICUT 23
Le ROTOR INTÉGRAL avec système OPTICUT à 23 couteaux assure une coupe intensive et une protection mécanique. Le système de coupe OPTICUT à 23 couteaux assure une coupe d'une longueur théorique de 45 mm. Chaque couteau est protégé contre les corps étrangers par une sécurité individuelle par ressort. La sélection des groupes de couteaux permet de travailler au choix avec 0, 7, 11, 12 ou 23 couteaux.
La sélection de groupes de couteaux permet un changement aisé des couteaux et plus de confort pour le conducteur.

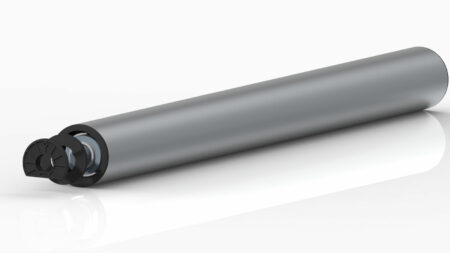

Des roulements à billes sphériques 50 mm sont équipés sur le roulement d’entraînement principal et des joints KUHN brevetés* spéciaux sont sur les rouleaux ralentis. Ces joints, comprenant un ensemble unique de deux bagues spécialement développées, permettent d’empêcher la pollution des récoltes d’atteindre les roulements.

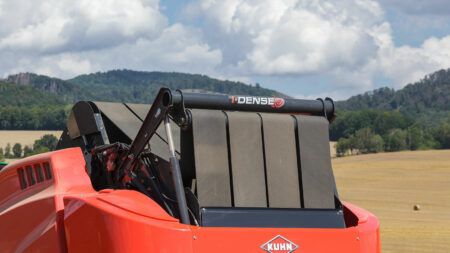

Produit des balles haute densité allant jusqu’à 140 kg/m3 en paille, grâce au système i-DENSE breveté* de KUHN. Ce système à double bras de tension intelligent permet une distribution optimale de la tension. Le bras de tension avant crée la chambre de démarrage optimale et une forme de balle idéale dans toutes les circonstances. Le bras de tension arrière crée une forte tension afin de former des balles bien denses.
En combinaison avec les mesures du capteur d’humidité, il adapte automatiquement la pression de pressage en fonction des différentes cultures et conditions de récolte, sans aucune intervention de l'utilisateur. Cela permet une utilisation ultra-économique de la presse sans aucun compromis sur ses performances.

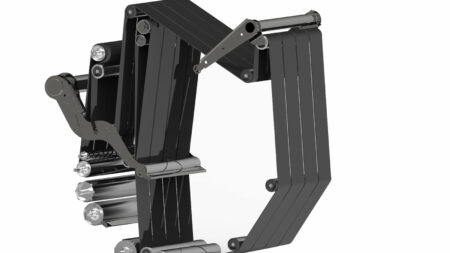

L’association unique du système i-DENSE et du système éprouvé à 4 courroies et 3 rouleaux de la chambre de pressage assure une formation rapide et sûre de balles régulières dans toutes les conditions, même pour l'enrubannage. Le profil agressif du rouleau supérieur de la chambre de compression assure un meilleur contact avec le produit et réduit les pertes. L'avant de la machine intègre un grand rouleau lisse avec rouleau de nettoyage qui empêche l’accumulation de fourrage à l'avant de la machine. L'alliance unique du système i-DENSE, du système PROGRESSIVE DENSITY de KUHN et de la conception intelligente de la chambre de compression assure une formation parfaite des balles, à tout moment.

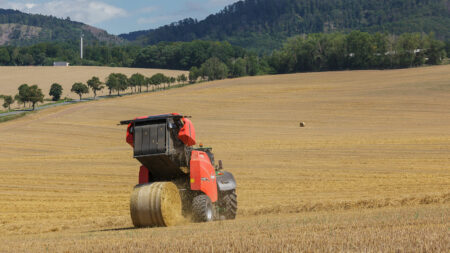

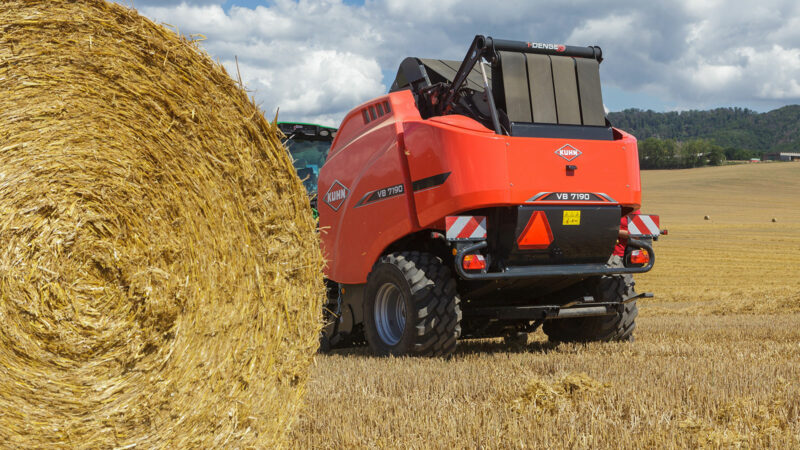

Les presses VB 7100 sont équipées du hayon le plus rapide du marché. La balle est éjectée et le hayon refermé en seulement 4 secondes.

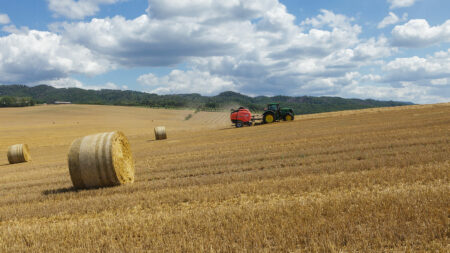

Le liage de la balle est l'une des dernières étapes de la formation d'une balle parfaite. Le liage de la balle permet de la protéger des éléments extérieurs et d'éviter qu'elle ci ne perde sa forme. Plus le liage est rapide, plus le rendement est élevé. Les solutions de liage KUHN, assurent un liage le plus fiable et le plus sûr du marché.

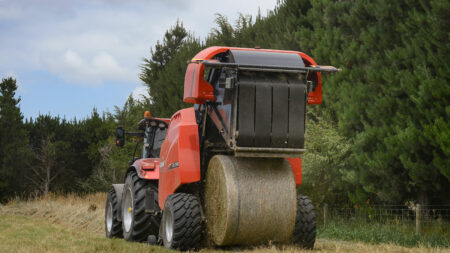

Le système de liage par filet avec technologie d'étirage actif et dynamique assure des balles de forme optimale grâce à la tension constante du filet pendant tout le processus de liage. Le filet est introduit dans la partie avant de la chambre afin d'être immédiatement placé sur la balle. Un second rouleau de filet peut être stocké permettant ainsi de disposer d'une quantité suffisante de filet pour les longues journées de travail. Le rouleau de filet peut être remplacé aisément et en toute sécurité depuis le sol.
Grâce à cette conception innovante de KUHN, le filet est mis sous une tension constante pendant le cycle de liage. La vitesse du filet est égale à 90 % de la vitesse de rotation de la balle. Le filet est ainsi étiré sans courir le risque de casser. Grâce au filet pré-étiré, la balle va conserver sa densité. Le système de liage par filet déploie le filet sur les côtés de la balle afin d'éviter la formation de poches d'air une fois la balle enrubannée et de préserver plus longtemps la qualité du fourrage.

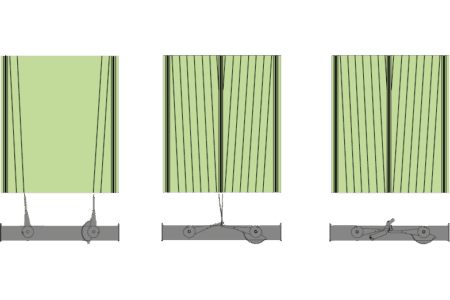

En utilisant le système à double ficelle, la durée du cycle de liage est réduite au minimum. Au démarrage du cycle, les deux ficelles sont appliquées sur le bord de la balle et se chevauchent. Elles se dirigent ensuite vers le centre où elles se chevauchent à nouveau. Les ficelles sont ainsi solidement nouées et il n'y a pas d'extrémités libres.
En option, les presses VB 3100 peuvent être équipées d'un système de liage combinant ficelle et filet.

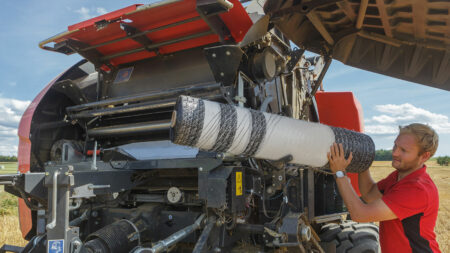

Le système de liage par filet peut être chargé des deux côtés de la machine. Grâce aux nouveaux étriers de support brevetés* de KUHN, le filet se glisse facilement du stockage au système de liage sans avoir à soulever tout le rouleau. De plus, vous pouvez charger le rouleau de filet en toute sécurité depuis le sol.
Équipement

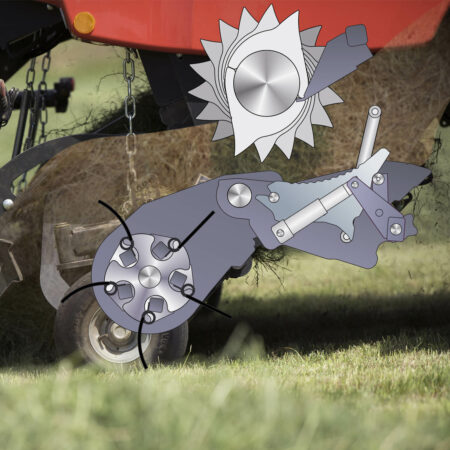

Si un blocage survient au niveau du rotor, il est possible d'abaisser hydrauliquement, depuis le poste de conduite du tracteur, la partie inférieure du système de coupe et les couteaux. Une fois le blocage éliminé, l'ensemble peut aisément être replacé en position de travail. .

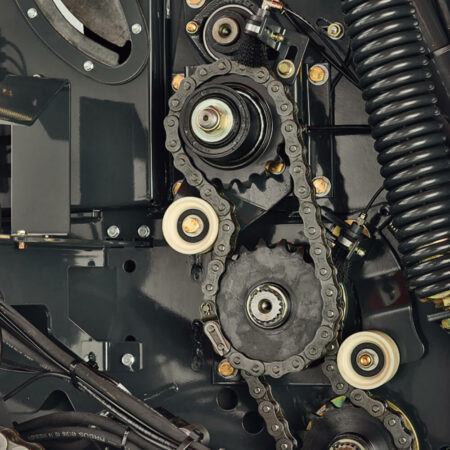

Le second entraînement des rouleaux sécurise la rotation de la balle même dans des conditions difficiles.
Un système de lubrification continue BEKA-MAX permet un réglage individuel de la quantité d'huile sur chaque chaîne. Des brosses de lubrification larges et solides assurent une lubrification optimale des chaînes
Les presses VB 7100 peuvent être équipées d'un système de graissage automatique avec réservoir.

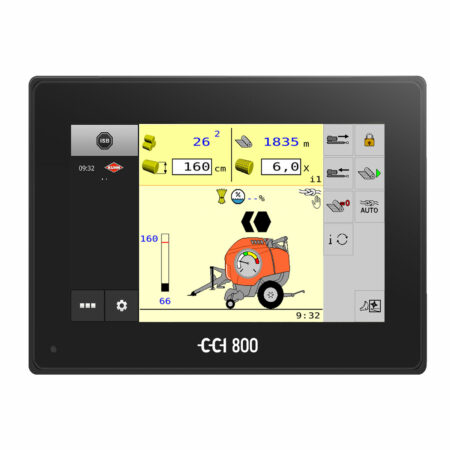

Le terminal CCI 800 définit de nouvelles normes dans le fonctionnement des machines ISOBUS. Associé au système d’exploitation CCI.OS, l’écran tactile permet une utilisation facile. Avec son large écran 8”, le CCI 800 offre la taille idéale pour se concentrer sur une seule application. Unique en son genre, il permet également d’afficher deux applications supplémentaires sans chevaucher votre application principale.
Le CCI 1200 est notre terminal ISOBUS à la pointe du progrès. L'écran tactile couleur 12,1” pouces dispose d'un affichage programmable. Vous pouvez par exemple afficher la caméra et l'interface utilisateur de la machine sur le même écran. Il est largement compatible avec les applications CCI et peut vous ouvrir la voie vers l'agriculture de précision. Le CCI 1200 est livré avec un étui de stockage, pour le ranger en toute sécurité lorsque vous ne vous en servez pas.
Si l'abaissement de la trappe de décompression DROPFLOOR ne permet pas d'éliminer le blocage, il est possible de débrayer manuellement l’entraînement du rotor à partir de l'entraînement de la chambre de pressage. Cela permet d'assurer le liage et le déchargement de la balle dans la chambre avant la poursuite des opérations.
Le débrayage du rotor et l'abaissement de la trappe de décompression DROPFLOOR assurent un déblocage rapide et vous permettent de reprendre rapidement vos opérations de pressage.
Roues de pick-up pivotantes semi-pneumatiques permettent au pick-up de s'adapter à l'évolution des conditions au champ, ce qui entraîne une réduction de la pression sur les roues et les pneus.
L'éjecteur de balle assure une éjection en douceur et en toute sécurité de la balle en évitant qu'elle ne se coince sous le hayon.
Pour une visibilité optimale et une sécurité accrue à proximité de la machine, la gamme VB peut être équipée d'un système de caméra KUHN. Deux versions sont proposées : l'une compatible avec le terminal CCI et l'autre intégrant un écran séparé et une caméra.
Spezifikation
| VB 7160 Optifeed | VB 7190 Opticut | VB 7190 Optifeed | VB 7160 Opticut | |
|---|---|---|---|---|
| Dimensions de la balle (largeur x diamètre) cm | 80-160 | 80-185 | 80-185 | 80-160 |
| Largeur de balle (cm) | 120 | 120 | 120 | 120 |
| Type de chambre | 1 rouleau de démarrage - 2 rouleaux de formation de balle - 4 courroies sans fin | 1 rouleau de démarrage - 2 rouleaux de formation de balle - 4 courroies sans fin | 1 rouleau de démarrage - 2 rouleaux de formation de balle - 4 courroies sans fin | 1 rouleau de démarrage - 2 rouleaux de formation de balle - 4 courroies sans fin |
| Configuration de chambre | Second entrainement de série | Second entrainement de série | Second entrainement de série | Second entrainement de série |
| Tôle goutte d'eau | De série | De série | De série | De série |
| Vanne proportionnelle de réglage de densité | De série | De série | De série | De série |
| Lubrification automatique des chaînes | De série (lubrification continue avec réservoir 8 litres) | De série (lubrification continue avec réservoir 8 litres) | De série (lubrification continue avec réservoir 8 litres) | De série (lubrification continue avec réservoir 8 litres) |
| DROPFLOOR | De série | De série | De série | De série |
| Longueur de coupe (mm) | - | Avec OC 14: ≥ 70 et OC 23: ≥ 45 | - | Avec OC 14: ≥ 70 et OC 23: ≥ 45 |
| Système de protection des couteaux | - | Protection individuelle par ressort des couteaux | - | Protection individuelle par ressort des couteaux |
| Largeur du pick-up (cm) | 230 | 230 | 230 | 230 |
| Nombre de barres portes-dents | 5 | 5 | 5 | 5 |
| Rouleau tasse andain | De série avec un grand diamètre (217mm) | De série avec un grand diamètre (217mm) | De série avec un grand diamètre (217mm) | De série avec un grand diamètre (217mm) |
| Puissance minimum requise à la p.d.f. (kW(ch)) env. | 80 (110) | OC 14: 88(120) et OC 23: 99(135) | 80 (110) | OC 14: 88(120) et OC 23: 99(135) |
| Sécurité sur transmission | Embrayage à cames | Embrayage à cames | Embrayage à cames | Embrayage à cames |
| Timon d'attelage | Réglage en continu de la hauteur | Réglage en continu de la hauteur | Réglage en continu de la hauteur | Réglage en continu de la hauteur |
| Largeur de transport (m) | 268 (270 avec roues de 520/55R22,5 - 278 avec roues de 600/50R22,5) | 268 (270 avec roues de 520/55R22,5 - 278 avec roues de 600/50R22,5) | 268 (270 avec roues de 520/55R22,5 - 278 avec roues de 600/50R22,5) | 268 (270 avec roues de 520/55R22,5 - 278 avec roues de 600/50R22,5) |
| Machine compatible ISOBUS | De série | De série | De série | De série |
| Boîtier électronique | Sans boitier programmable | Sans boitier programmable | Sans boitier programmable | Sans boitier programmable |
| Eclairage et signalisation (pour conformité à l'arrêté du 04/05/06) | De série | De série | De série | De série |
| Equipement hydraulique tracteur requis | 2 DE, 1 SE, 1 retour libre | 2 DE, 1 SE, 1 retour libre | 2 DE, 1 SE, 1 retour libre | 2 DE, 1 SE, 1 retour libre |
| Poids (kg) | 4201 - 5200 | 4201 - 5200 | 4201 - 5200 | 4201 - 5200 |
