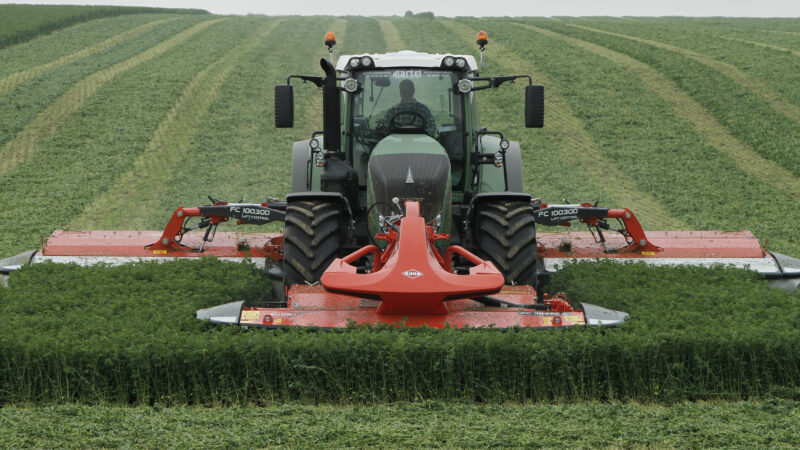

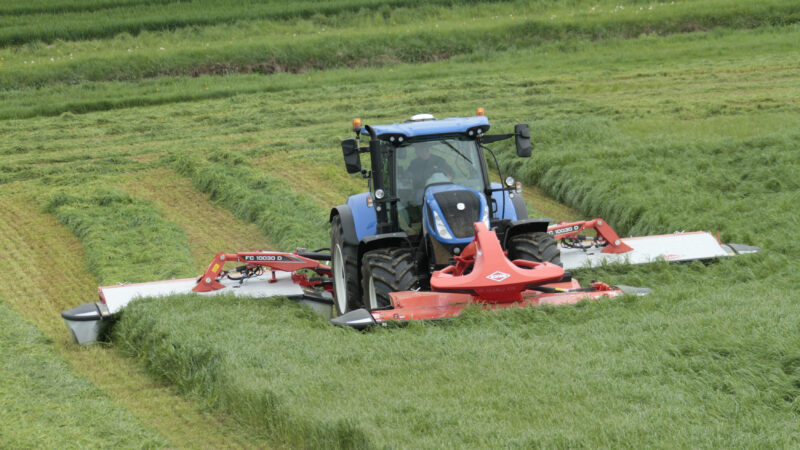

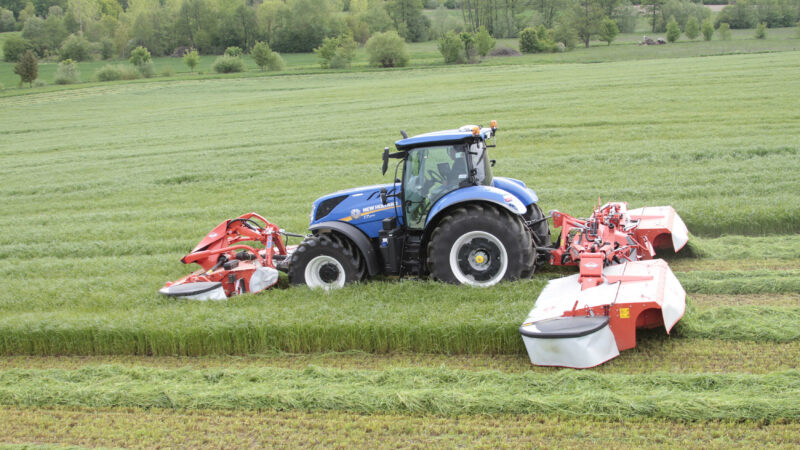

Faucheuse-conditionneuse FC 1030
Disponible en trois largeurs (à partir de 8,73 m jusqu'à 9,93 m), son débit de chantier est maximal sans compromis sur la qualité du fourrage récolté. Elle est destinée aux entrepreneurs, aux CUMA et aux grandes exploitations. Au choix : un conditionneur à doigts ou à rouleaux.
Les superficies à faucher ne cessent de s’agrandir, pourtant les périodes optimales de fauche sont limitées. Et la qualité du fourrage dans tout cela ?
Quand on sait qu'abaisser le taux d'impuretés de 4 à 2 % par an, c'est gagner 89€/ha/an*, il est essentiel pour les exploitations agricoles de récolter un fourrage sans impuretés. Vous pouvez compter sur les performances, la qualité de travail et la fiabilité des solutions KUHN.
Les faucheuses-conditionneuses FC TRIPLES vous aident à atteindre vos objectifs de rendement et de qualité. Sans compromis. Les FC 1030 TRIPLES sont disponibles en trois versions pour des tracteurs à partir de 120 ch
Combinez la avec une FC 3125 F ou une FC 3525 F à l’avant pour bénéficier des mêmes techniques qu’à l’arrière !
Vos avantages

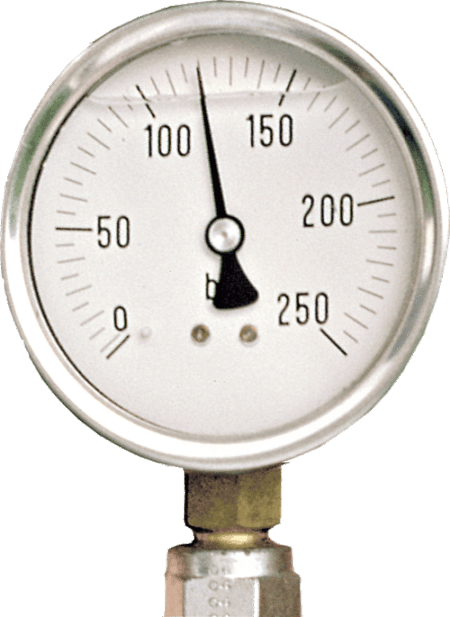

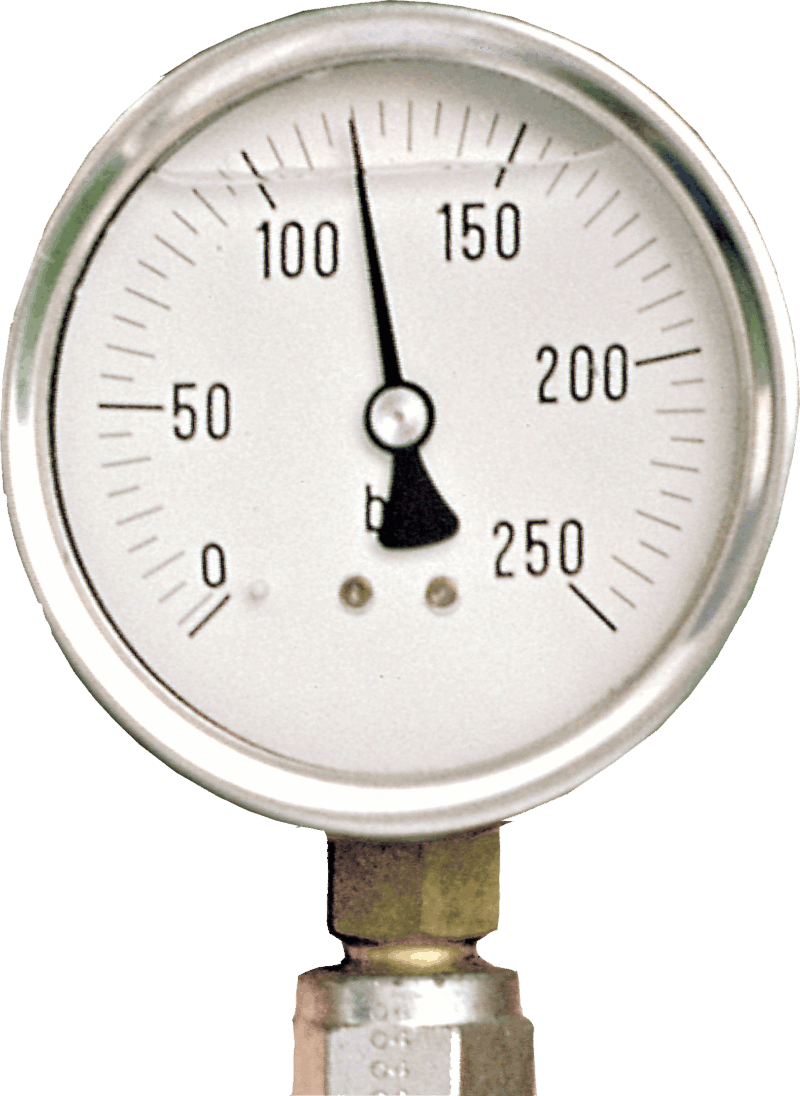

Abaisser le taux d'impuretés de 4 à 2 % par an, c'est gagner 89€/ha/an*. Avec le système d’allègement oléo-pneumatique LIFT-CONTROL, la maîtrise des impuretés n’est plus un problème. Il est bien plus qu’un système d’allégement avec une boule d’azote en remplacement du traditionnel ressort.
La cinématique exclusive des combinaisons triples de fauche KUHN intègre un vérin pour l’allégement du groupe de fauche (1), un vérin de déclenchement de la sécurité (2), un accumulateur à pression réglable (3) et un point de pivotement stratégiquement positionné à proximité du centre de la machine (4).
L’ajustement adapté de la suspension limite l’introduction d’impuretés dans le fourrage et réduit la pression au sol de la barre de coupe : la consommation de carburant baisse, l’usure des patins diminue et le tapis végétal est préservé.
*Les chercheurs de la Chambre d'Agriculture Weser Ems (Allemagne) ont mené une étude dans une région fourragère allemande. Ils ont comparé 2 ensilages, l’un avec un taux d’impuretés de 2 % et l’autre de 4 % afin de déterminer l’impact financier sur une exploitation laitière. Après avoir mesuré la valeur nutritive de l’ensilage de plus mauvaise qualité, ils ont calculé la valeur de concentrés à ajouter pour atteindre un niveau de production identique.
La nouvelle barre de coupe OPTIDISC ELITE a été développée avec les agriculteurs utilisateurs. L’écartement variable entre les disques, les larges zones de surcoupe et le faible angle de fauche vous apportent la qualité de fauche recherchée. Equipée de cette barre de coupe avec ses derniers perfectionnements, les FC 1030 TRIPLES assurent une fauche propre et régulière en toutes situations. Le porte-disques OPTIDISC ELITE est doté de plusieurs exclusivités :
- A l’endroit où les disques divergent, l’écartement est réduit pour favoriser le recouvrement des couteaux. La fauche est propre et nette, même en fourrages courts ou légers. (A)
- A l’endroit où les disques convergent, l’écartement est augmenté pour offrir plus d’espace au flux de fourrage. Il est rapidement évacué vers l’arrière, le travail de la faucheuse n’est pas perturbé. (B)
Une zone de surcoupe qui voit sa surface quasiment doublée pour une meilleure qualité de coupe en terres humides et collantes (ou présence de taupinières) ou en fourrages lourds et versés, couverts végétaux récoltés en fin d’automne.
Un angle de piquage plus faible : en fauche rase, ceci évite un profil de fauche aux ondulations typiques. Cette évolution favorise aussi une repousse homogène et plus rapide et un réglage plus aisé des machines suivantes.
Des nouveaux paliers de disques dont la forme et la fixation exclusives assurent toujours un maintien sûr des couteaux face aux chocs tout en leur procurant une liberté de rotation sur 360°.
En terrains vallonnés, en conditions humides ou d’herbe collante, la terre peut s’accumuler devant la barre de coupe, sauf avec OPTIDISC ELITE ! Ses patins spécifiques améliorent le glissement et préservent le tapis végétal. Encore un point bénéfique pour la qualité du fourrage, notamment en conditions difficiles.

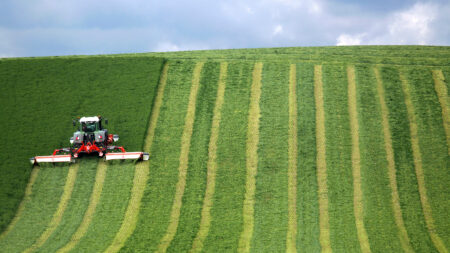

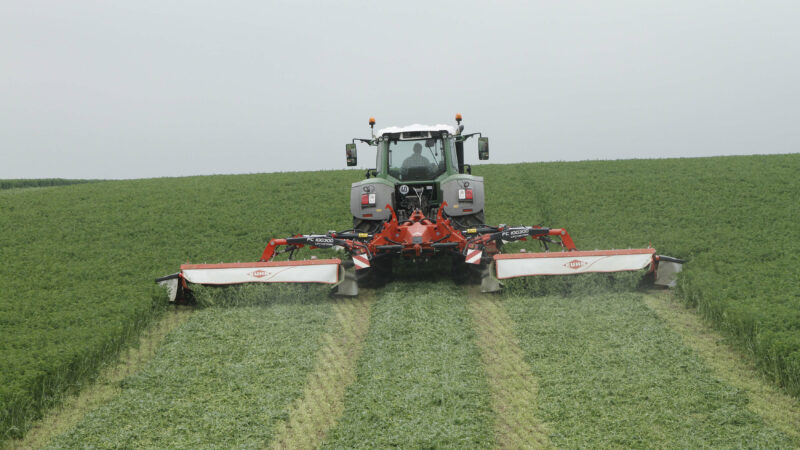

Les unités arrière des faucheuses FC triple suivent quasiment tous les contours du sol, comme l’attestent les caractéristiques suivantes :
- Unités à articulation pendulaire,
- Déport latéral hydraulique de 20 cm,
- Débattement vertical de près de 50 cm,
- Débattement angulaire d’environ 20° avec un recouvrement de 50 cm.
.jpg)

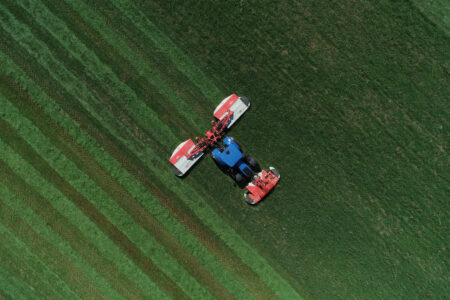

La largeur d’andain du groupe de fauche avant peut être réduite à un minimum de 1,00 à 1,20 m. De cette façon, les roues du tracteur n’écrasent pas l’andain déjà formé. Le fourrage reste intact sans aucune introduction d’impuretés.
.jpg)
Personne ne peut se permettre, en pleine saison, d’endommager sa faucheuse à cause d’un obstacle oublié, voire d’une fausse manœuvre.

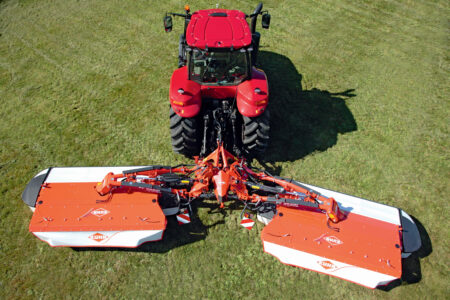

A la rencontre d’un obstacle, le groupe de fauche concerné pivote vers l’arrière autour d’un axe (4). A ce moment, l’huile est transférée dans le vérin d’allégement du système LIFT-CONTROL. L’augmentation de pression qui en résulte facilite le soulèvement du groupe de fauche afin de franchir l’obstacle. Le groupe de fauche revient automatiquement en position de départ sans aucun arrêt.
- La sécurité garde son efficacité même si l’obstacle est percuté par les disques intérieurs du groupe de fauche, étant donné que le point de pivotement du bras est suffisamment éloigné des premiers disques.
- Une suspension indépendante de chaque groupe de fauche évite l’accélération vers l’avant du groupe de fauche opposé lors du franchissement de l’obstacle.
- La sécurité à déclenchement hydraulique peut être ajustée en fonction des conditions de fauche. Le vérin peut être fixé en deux positions : la seconde position permet d’augmenter la force requise pour la sécurité, par exemple lors de travaux à grande vitesse ou en conditions particulièrement difficiles.

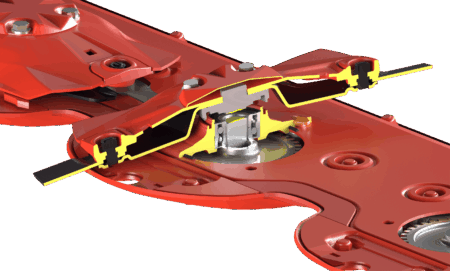

La conception de la barre de coupe a été pensée pour supporter les obstacles. Avec le système de sécurité PROTECTADRIVE, en cas de choc très violent d’un disque contre un obstacle, l’arbre supportant le disque se sectionne au-dessus du palier grâce à une gorge de rupture judicieusement dimensionnée. Les roues dentées sont protégées. En moins de 15 minutes, la machine est à nouveau opérationnelle avec un coût de réparation très faible. La fixation des paliers est assurée par de longues vis, traversant la barre de coupe. Tout risque d’arrachement de paliers en cas de chocs est évité. Des composants haut-de-gamme renforcent le cœur de la barre de coupe :
- Lamier avec roulements spéciaux à double rangée de billes à contact oblique.
- Roues dentées de grand diamètre en acier forgé de haute précision avec 3 dents en prise.
- Disques avec cuvettes forgées et traités sur toute la surface.
- Patins de disques en acier traités, avec possibilité d’y ajouter des doublures de protection (fixation par vis).
La maintenance ne vous prendra pas tout votre temps. La barre de coupe OPTIDISC ELITE est un excellent exemple de valeur ajoutée créée grâce à une coopération étroite entre fabricant et agriculteurs. Cette solution est totalement adaptée à la pratique et vous fait gagner du temps grâce :
- A sa lubrification à vie. Nul besoin d’entretenir la barre de coupe.

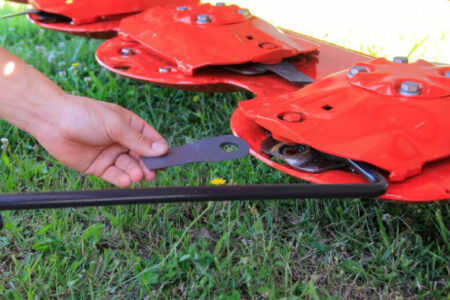

- Au système de fixation rapide des couteaux FAST-FIT, 100 % sûr. Un puissant ressort à lame assure une pression constante sur la vis de retenue du couteau pour plus de sécurité. Le changement des couteaux ne demande que quelques instants. L'entretien se limite pour l'essentiel aux transmissions et à quelques articulations, et ce, avec un intervalle très confortable.

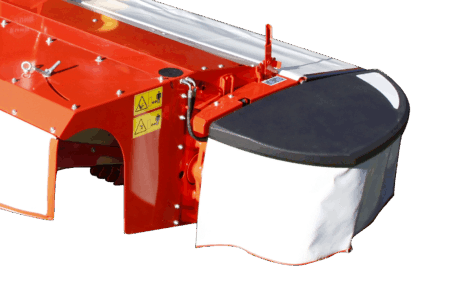

En exclusivité et pour éviter les dégâts lors de fauche, en bordure de parcelle ou le long d’un arbre, le protecteur externe FLEXPROTECT (exclusif) se déforme et retrouve sa forme d’origine. Il évite des coûts de réparation supplémentaires. Le déploiement des protecteurs se fait automatiquement.
Le rotor de 540 mm à doigts mobiles en acier offre une capacité de conditionnement exceptionnelle :
- Le séchage est uniforme sur une grande largeur, même en conditions difficiles.
- La puissance requise est limitée pour les fourrages lourds ou longs.
- Les doigts mobiles permettent d’éviter les corps étrangers.
- Déposez votre fourrage soit en andain, soit en épandage large.
En exclusivité, l’arbre d’entraînement du rotor conditionneur est protégé par une vis de cisaillement. La machine et la transmission sont en sécurité même en présence d’un corps étranger.
.jpg)
Intégrer des légumineuses dans une ration réduit la quantité de concentrés achetée. Encore faut-il que les feuilles soient récoltées.
Un test réalisé par Arvalis (institut agronomique français) avec la Chambre d’Agriculture et la FD CUMA en 2016 a démontré l’intérêt des rouleaux avec :
- Une économie d’environ 100 €/ha/coupe grâce aux rouleaux,
- Un séchage proche de 80 % de MS dès le deuxième soir quand le reste des modalités l’obtient qu'après le troisième soir.

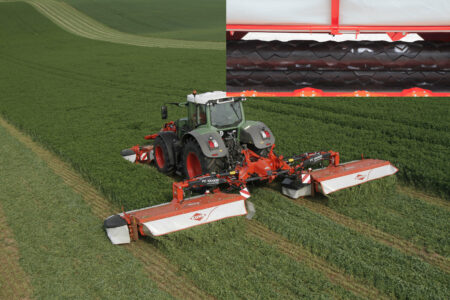

Grâce aux empreintes spécifiques des rouleaux en polyuréthane, les végétaux sont pincés par un mouvement régulier. Leur grand diamètre procure une capacité importante d’évacuation vers l’arrière et évite les enroulements de fourrage.
Le réglage de la pression entre les rouleaux s’effectue par une vis de réglage facilement accessible. L’écart entre les rouleaux s’agrandit pour laisser passer la plupart des corps étrangers. Au niveau mécanique, le rouleau inférieur est animé par 2 carters et une transmission sans entretien. Le rouleau supérieur est entraîné par un train d’engrenages spéciaux. Profitez d’une synchronisation parfaite, à vie et d’une réduction des temps d’entretien !
Équipement

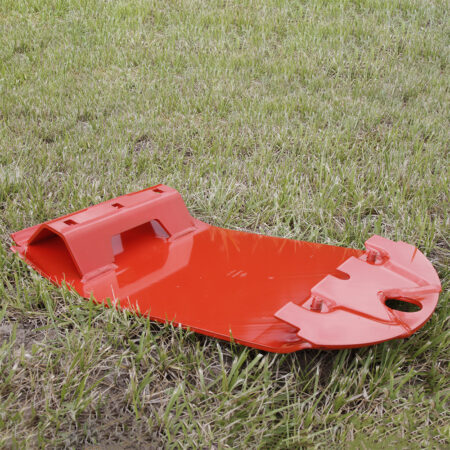

Des patins spéciaux peuvent équiper la machine en vue d'obtenir une hauteur de coupe entre 45 et 85 mm.
Spezifikation
| FC 8830 D-FF | FC 9530 D-FF | FC 10030 D-FF | FC 8830 R-FF | FC 9530 R-FF | FC 10030 R-FF | |
|---|---|---|---|---|---|---|
| Largeur de travail (m) - En combinaison avec l'unité frontale | 8,73 | 9,53 | 9,93 | 8,73 | 9,53 | 9,93 |
| Recouvrement (cm) avec faucheuse-conditionneuse frontale | 30 - 50 (FC 3125 DF) / 50 -70 (FC 3525 DF) | 30 - 50 (FC 3125 DF) / 50 -70 (FC 3525 DF) | 30 - 50 (FC 3525 DF) | 30 - 50 (FC 3125 RF) / 50 -70 (FC 3525 RF) | 30 - 50 (FC 3125 RF) / 50 -70 (FC 3525 RF) | 30 - 50 (FC 3525 RF) |
| Largeur de transport (m) | 2,95 | 2,95 | 3,35 | 2,95 | 2,95 | 3,35 |
| Barre de coupe | OPTIDISC ELITE | OPTIDISC ELITE | OPTIDISC ELITE | OPTIDISC ELITE | OPTIDISC ELITE | OPTIDISC ELITE |
| Nombre de disques avec patins de protection en acier traité | 2 x 7 (2 x 3,10 m) | 2 x 8 (2 x 3,50 m) | 2 x 8 (2 x 3,50 m) | 2 x 7 (2 x 3,10 m) | 2 x 8 (2 x 3,50 m) | 2 x 8 (2 x 3,50 m) |
| Doublure de patin de disque | 2 - De série | 2 - De série | 2 - De série | 2 - De série | 2 - De série | 2 - De série |
| Fixation des couteaux | Rapide FAST-FIT | Rapide FAST-FIT | Rapide FAST-FIT | Rapide FAST-FIT | Rapide FAST-FIT | Rapide FAST-FIT |
| Plage de hauteur de fauche avec patins de série (mm) | 35 - 65 | 35 - 65 | 35 - 65 | 35 - 65 | 35 - 65 | 35 - 65 |
| Protection du train d'engrenages | Système PROTECTADRIVE | Système PROTECTADRIVE | Système PROTECTADRIVE | Système PROTECTADRIVE | Système PROTECTADRIVE | Système PROTECTADRIVE |
| Adaptation au sol | Articulation pendulaire | Articulation pendulaire | Articulation pendulaire | Articulation pendulaire | Articulation pendulaire | Articulation pendulaire |
| Allégement | Suspension oléopneumatique LIFT-CONTROL | Suspension oléopneumatique LIFT-CONTROL | Suspension oléopneumatique LIFT-CONTROL | Suspension oléopneumatique LIFT-CONTROL | Suspension oléopneumatique LIFT-CONTROL | Suspension oléopneumatique LIFT-CONTROL |
| Sécurité | Sécurité Non-Stop | Sécurité Non-Stop | Sécurité Non-Stop | Sécurité Non-Stop | Sécurité Non-Stop | Sécurité Non-Stop |
| Dispositif de conditionnement | Doigts mobiles en acier - Tôle mobile de conditionnement réglable en 5 positions par levier | Doigts mobiles en acier - Tôle mobile de conditionnement réglable en 5 positions par levier | Doigts mobiles en acier - Tôle mobile de conditionnement réglable en 5 positions par levier | 2 rouleaux SQUAREFLEX en polyuréthane, avec double entraînement et synchronisés | 2 rouleaux SQUAREFLEX en polyuréthane, avec double entraînement et synchronisés | 2 rouleaux SQUAREFLEX en polyuréthane, avec double entraînement et synchronisés |
| Fréquence de rotation du conditionneur (min-1) | 755 ou 1 000 - Réglable par levier sélecteur | 755 ou 1 000 - Réglable par levier sélecteur | 755 ou 1 000 - Réglable par levier sélecteur | 780 | 780 | 780 |
| Entraînement du conditionneur | Par carter d’engrenages avec sécurité anti-blocage | Par carter d’engrenages avec sécurité anti-blocage | Par carter d’engrenages avec sécurité anti-blocage | Par carter et pignons | Par carter et pignons | Par carter et pignons |
| Largeur moyenne de l’andain (mini/maxi) (m) | 2 x 1,45 / 2,10 | 2 x 1,85 / 2,40 | 2 x 1,85 / 2,40 | 2 x 1,45 / 2,10 | 2 x 1,85 / 2,40 | 2 x 1,85 / 2,40 |
| Epandage large | De série | De série | De série | De série | De série | De série |
| Position passage d’andain | Par vérins hydrauliques | Par vérins hydrauliques | Par vérins hydrauliques | Par vérins hydrauliques | Par vérins hydrauliques | Par vérins hydrauliques |

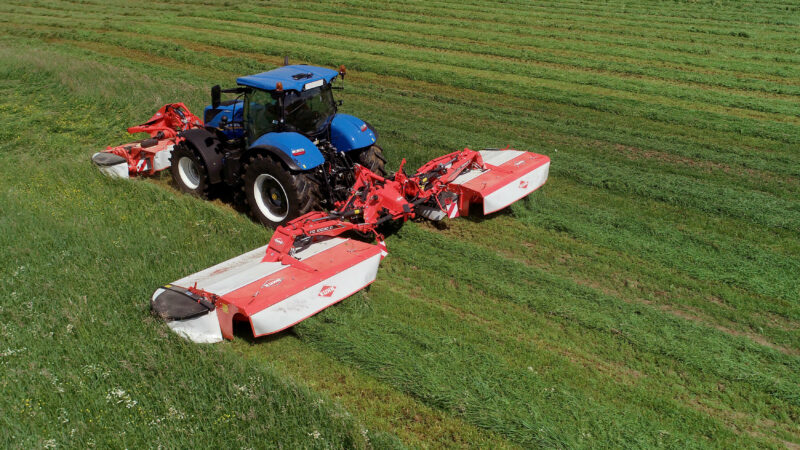

| Boîtier de commande et fonctions pilotées | Relevage individuel des unités arrière - Mise en position de transport | Relevage individuel des unités arrière - Mise en position de transport | Relevage individuel des unités arrière - Mise en position de transport | Relevage individuel des unités arrière - Mise en position de transport | Relevage individuel des unités arrière - Mise en position de transport | Relevage individuel des unités arrière - Mise en position de transport |
| Attelage | 3 points - Cat. 3 ou 4N (compatible Quick Hitch cat. 3/4N) | 3 points - Cat. 3 ou 4N (compatible Quick Hitch cat. 3/4N) | 3 points - Cat. 3 ou 4N (compatible Quick Hitch cat. 3/4N) | 3 points - Cat. 3 ou 4N (compatible Quick Hitch cat. 3/4N) | 3 points - Cat. 3 ou 4N (compatible Quick Hitch cat. 3/4N) | 3 points - Cat. 3 ou 4N (compatible Quick Hitch cat. 3/4N) |
| Dépose de la machine | Dépliée ou repliée sur les supports de stockage spécifiques | Dépliée ou repliée sur les supports de stockage spécifiques | Dépliée ou repliée sur les supports de stockage spécifiques | Dépliée ou repliée sur les supports de stockage spécifiques | Dépliée ou repliée sur les supports de stockage spécifiques | Dépliée ou repliée sur les supports de stockage spécifiques |
| Fréquence(s) de rotation p.d.f. (min-1) | 1 000 | 1 000 | 1 000 | 1 000 | 1 000 | 1 000 |
| Sécurité sur transmission | Limiteur de couple primaire | Limiteur de couple primaire | Limiteur de couple primaire | Limiteur de couple primaire | Limiteur de couple primaire | Limiteur de couple primaire |
| Roue libre | De série - Sur carters latéraux | De série - Sur carters latéraux | De série - Sur carters latéraux | De série - Sur carters latéraux | De série - Sur carters latéraux | De série - Sur carters latéraux |
| Puissance minimum requise à la p.d.f.(kW / ch), env. | 140 / 191 | 154 / 210 | 162 / 221 | 140 / 191 | 154 / 210 | 162 / 221 |
| Equipement hydraulique tracteur requis | 2 DE (+ 1 DE facultatif pour 3<sup>e</sup> point hydraulique tracteur) | 2 DE (+ 1 DE facultatif pour 3<sup>e</sup> point hydraulique tracteur) | 2 DE (+ 1 DE facultatif pour 3<sup>e</sup> point hydraulique tracteur) | 2 DE (+ 1 DE facultatif pour 3<sup>e</sup> point hydraulique tracteur) | 2 DE (+ 1 DE facultatif pour 3<sup>e</sup> point hydraulique tracteur) | 2 DE (+ 1 DE facultatif pour 3<sup>e</sup> point hydraulique tracteur) |
| Equipement électrique tracteur nécessaire | 1 prise 7 pôles | 1 prise 7 pôles | 1 prise 7 pôles | 1 prise 7 pôles | 1 prise 7 pôles | 1 prise 7 pôles |
| Eclairage et signalisation - Arrière | De série | De série | De série | De série | De série | De série |
| Poids (kg) env. | 3 030 | 3 210 | 3 260 | 3 150 | 3 330 | 3 380 |
