Faucheuses à disques GMD 1030
Disponible en trois largeurs de fauche (de 8,20 m à 9,93 m), son débit de chantier est maximal sans compromis sur la qualité du fourrage récolté. Elle est destinée aux entrepreneurs, aux CUMA et aux grandes exploitations.
Les superficies à faucher ne cessent de s’agrandir, pourtant les périodes optimales de fauche sont limitées. Et la qualité du fourrage dans tout cela ?
Quand on sait qu'abaisser le taux d'impuretés de 4 à 2 % par an, c'est gagner 89€/ha/an*, il est essentiel pour les exploitations agricoles de récolter un fourrage sans impuretés.
Vous pouvez compter sur les performances, la qualité de travail et la fiabilité des solutions KUHN. Les faucheuses triple GMD vous aident à atteindre vos objectifs de rendement et de qualité. Sans compromis. Les GMD TRIPLES sont disponibles en trois versions sur des tracteurs à partir de 120 ch
Combinez une GMD 3125 F ou une GMD 3525 F à l’avant pour bénéficier des mêmes performances qu’à l’arrière !
Vos avantages
Abaisser le taux d'impuretés de 4 à 2 % par an, c'est gagner 89€/ha/an*.

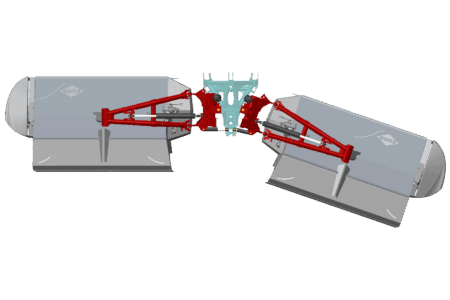

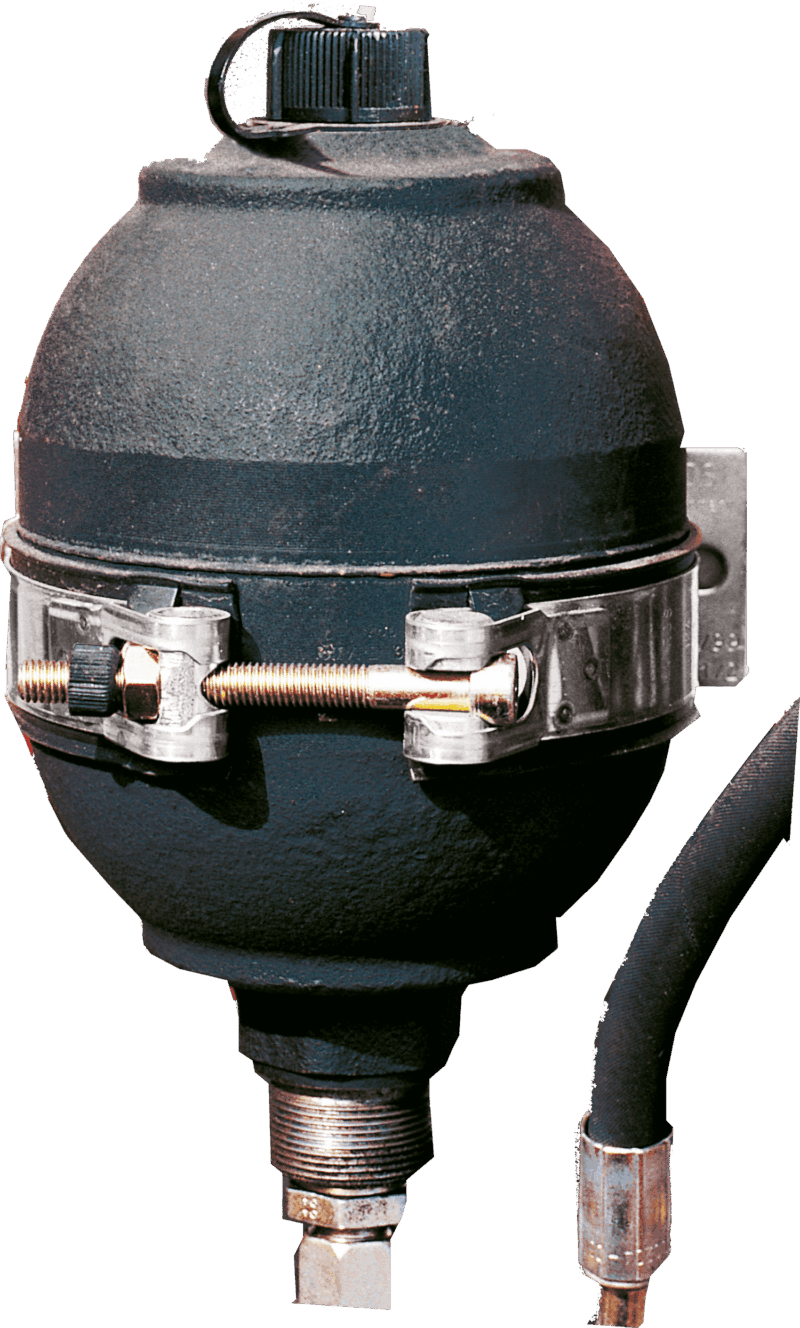

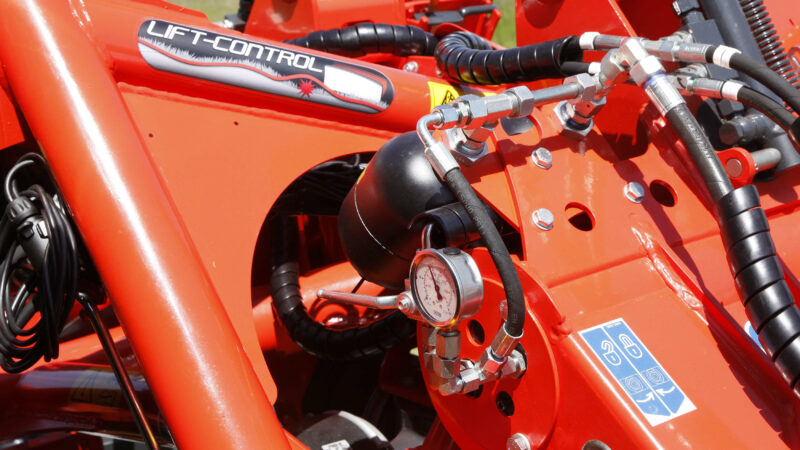

Avec le système d’allègement oléo-pneumatique LIFT-CONTROL, la maîtrise des impuretés n’est plus un problème. Il est bien plus qu’un système d’allégement avec une boule d’azote en remplacement du traditionnel ressort.
La cinématique exclusive des combinaisons triples de fauche KUHN intègre un vérin pour l’allégement du groupe de fauche (1), un vérin de déclenchement de la sécurité (2), un accumulateur à pression réglable (3) et un point de pivotement stratégiquement positionné à proximité du centre de la machine (4).
L’ajustement adapté de la suspension limite l’introduction d’impuretés dans le fourrage et réduit la pression au sol de la barre de coupe : la consommation de carburant baisse, l’usure des patins diminue et le tapis végétal est préservé.
*Les chercheurs de la Chambre d'Agriculture Weser Ems (Allemagne) ont mené une étude dans une région fourragère allemande. Ils ont comparé 2 ensilages, l’un avec un taux d’impuretés de 2 % et l’autre de 4 % afin de déterminer l’impact financier sur une exploitation laitière. Après avoir mesuré la valeur nutritive de l’ensilage de plus mauvaise qualité, ils ont calculé la valeur de concentrés à ajouter pour atteindre un niveau de production identique.

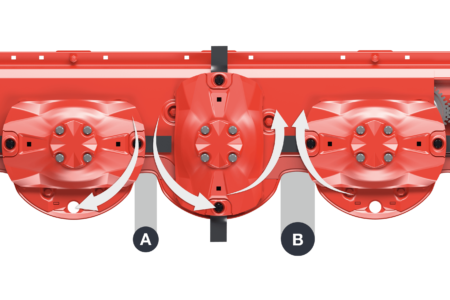

La nouvelle barre de coupe OPTIDISC ELITE a été développée avec les agriculteurs utilisateurs. L’écartement variable entre les disques, les larges zones de surcoupe et le faible angle de fauche vous apportent la qualité de fauche recherchée. Equipée de cette barre de coupe avec ses derniers perfectionnements, les GMD 1030 TRIPLES assurent une fauche propre et régulière en toutes situations. Le porte-disques OPTIDISC ELITE est doté de plusieurs exclusivités :
- A l’endroit où les disques divergent, l’écartement est réduit pour favoriser le recouvrement des couteaux. La fauche est propre et nette, même en fourrages courts ou légers. (A)
- A l’endroit où les disques convergent, l’écartement est augmenté pour offrir plus d’espace au flux de fourrage. Il est rapidement évacué vers l’arrière, le travail de la faucheuse n’est pas perturbé. (B)
- Une zone de surcoupe qui voit sa surface quasiment doublée pour une meilleure qualité de coupe en terres humides et collantes (ou présence de taupinières) ou en fourrages lourds et versés, couverts végétaux récoltés en fin d’automne.
- Un angle de piquage plus faible : en fauche rase, ceci évite un profil de fauche aux ondulations typiques. Cette évolution favorise aussi une repousse homogène et plus rapide et un réglage plus aisé des machines suivantes.
- Des nouveaux paliers de disques dont la forme et la fixation exclusives assurent toujours un maintien sûr des couteaux face aux chocs tout en leur procurant une liberté de rotation sur 360°.
Les unités arrière des faucheuses GMD TRIPLES suivent quasiment tous les contours du sol, comme l’attestent les caractéristiques suivantes :
- Unités à articulation pendulaire,
- Déport latéral hydraulique de 20 cm,
- Débattement vertical de près de 50 cm,
- Débattement angulaire d’environ 20° avec un recouvrement de 50 cm.
.jpg)
Personne ne peut se permettre, en pleine saison, d’endommager sa faucheuse à cause d’un obstacle oublié, voire d’une fausse manœuvre.
A la rencontre d’un obstacle, le groupe de fauche concerné pivote vers l’arrière autour d’un axe (4). A ce moment, l’huile est transférée dans le vérin d’allégement du système LIFT-CONTROL. L’augmentation de pression qui en résulte facilite le soulèvement du groupe de fauche afin de franchir l’obstacle. Le groupe de fauche revient automatiquement en position de départ sans aucun arrêt.
- La sécurité garde son efficacité même si l’obstacle est percuté par les disques intérieurs du groupe de fauche, étant donné que le point de pivotement du bras est suffisamment éloigné des premiers disques (A).
- Une suspension indépendante de chaque groupe de fauche évite l’accélération vers l’avant du groupe de fauche opposé lors du franchissement de l’obstacle.
- La sécurité à déclenchement hydraulique peut être ajustée en fonction des conditions de fauche. Le vérin peut être fixé en deux positions (flèches) : la seconde position permet d’augmenter la force requise pour la sécurité, par exemple lors de travaux à grande vitesse ou en conditions particulièrement difficiles.

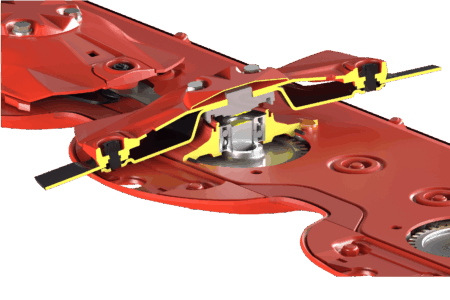

La conception de la barre de coupe a été pensée pour supporter les obstacles. Avec le système de sécurité PROTECTADRIVE, en cas de choc très violent d’un disque contre un obstacle, l’arbre supportant le disque se sectionne au-dessus du palier grâce à une gorge de rupture judicieusement dimensionnée. Les roues dentées sont protégées. En moins de 15 minutes, la machine est à nouveau opérationnelle avec un coût de réparation très faible.
La fixation des paliers est assurée par de longues vis, traversant la barre de coupe. Tout risque d’arrachement de paliers en cas de chocs est évité.
Des composants haut-de-gamme renforcent le cœur de la barre de coupe :
- Lamier avec roulements spéciaux à double rangée de billes à contact oblique.
- Roues dentées de grand diamètre en acier forgé de haute précision avec 3 dents en prise.
- Disques avec cuvettes forgées et traités sur toute la surface.
- Patins de disques en acier traités, avec possibilité d’y ajouter des doublures de protection (fixation par vis).
La maintenance ne vous prendra pas tout votre temps.
La barre de coupe OPTIDISC ELITE est un excellent exemple de valeur ajoutée créée grâce à une coopération étroite entre fabricant et agriculteurs. Cette solution est totalement adaptée à la pratique et vous fait gagner du temps grâce :
- A sa lubrification à vie. Nul besoin d’entretenir la barre de coupe.

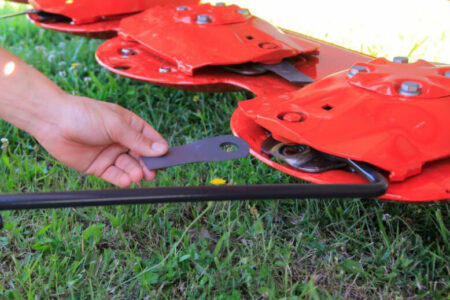

- Au système de fixation rapide des couteaux FAST-FIT, 100 % sûre Un puissant ressort à lame assure une pression constante sur la vis de retenue du couteau pour plus de sécurité. Le changement des couteaux ne demande que quelques instants.

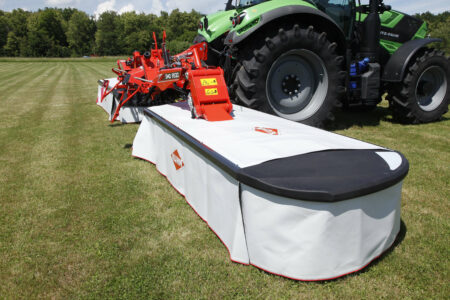

En exclusivité et pour éviter les dégâts lors de fauche, en bordure de parcelle ou le long d’un arbre, le protecteur externe FLEXPROTECT (exclusif) se déforme et retrouve sa forme d’origine. Il évite des coûts de réparation supplémentaires. Le déploiement des protecteurs se fait automatiquement.
Pour une coupe nette et complète en pente et dans les virages serrés, les unités de fauche peuvent se déporter latéralement de 20 cm pour augmenter le recouvrement entre l’unité avant et l’unité arrière. En fonction du modèle de combinaison, les recouvrements varient de 30 cm à 70 cm.
Le conducteur peut modifier la largeur de travail depuis la cabine. Cette caractéristique est un véritable atout pour les tracteurs à voies larges ou à roues larges (GMD 9530 -10030).

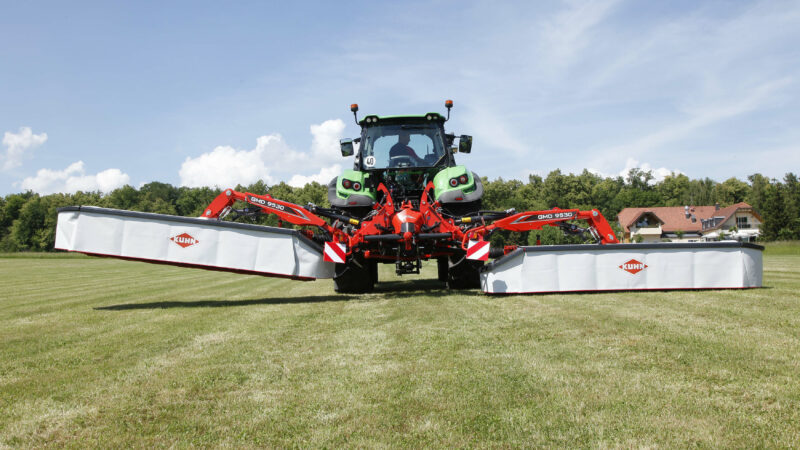

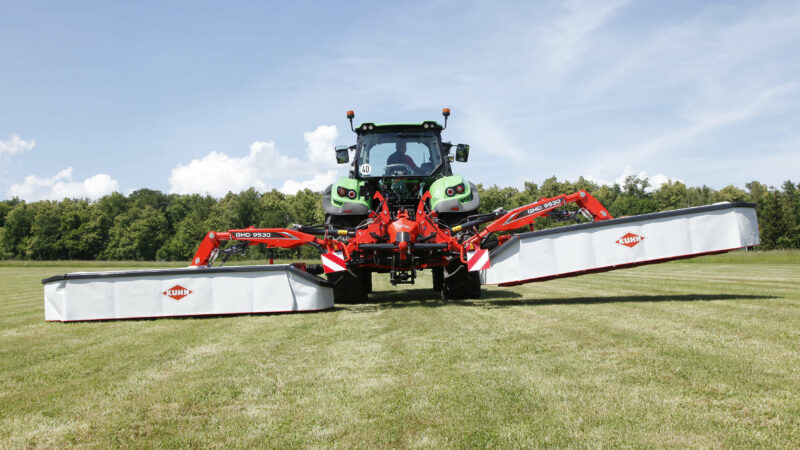

La possibilité de relevage individuel des deux unités arrière est un avantage important pour la fauche des parcelles en pointes. Les manœuvres sont faciles et rapides à réaliser. L’unité est mise en position de transport par la manipulation d’un distributeur hydraulique double effet.
Sur la GMD 8730, vous avez la possibilité de choisir trois positions de montage des groupes de fauche sur les potences en fonction des conditions de travail (dévers, taille des parcelles, largeur de l’unité frontale…). Il est ainsi possible de privilégier la largeur de travail ou un recouvrement important entre l’unité frontale et les unités arrière
.jpg)

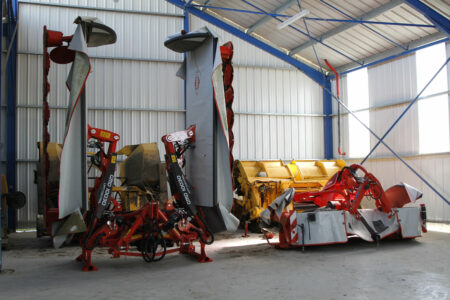

La combinaison GMD 1030 se démarque par ses dimensions compactes lorsqu’elle est repliée pour le remisage. La machine peut être entreposée verticalement sans équipement supplémentaire. Elle s’adapte à la plupart des hangars.
.jpg)
Spezifikation
| GMD 8730-FF | GMD 9530-FF | GMD 10030-FF | |
|---|---|---|---|
| Largeur de travail (m) - En combinaison avec l'unité frontale | 8,30 - 8,50 - 8,80 selon le recouvrement choisi | 9,53 - 9,13 selon le recouvrement choisi | 9,93 - 9,53 selon le recouvrement choisi |
| Largeur de transport (m) | 2,99 | 2,95 | 3,35 |
| Hauteur de transport (m) | 3,65 - 3,75 - 3,90 selon le recouvrement choisi | 3,92 | 3,92 |
| Recouvrement (cm) avec faucheuse frontale | 54 - 44 - 29 (avec unité frontale de 3,10 m) | 30 - 50 (GMD 3125 F) / 50 - 70 (GMD 3525 F) | 30 - 50 (GMD 3525 F) |
| Barre de coupe | OPTIDISC ELITE | OPTIDISC ELITE | OPTIDISC ELITE |
| Nombre de disques avec patins de protection en acier traité | 2 x 7 | 2 x 8 | 2 x 8 |
| Doublure de patin de disque | 2 - De série | 2 - De série | 2 - De série |
| Fixation des couteaux | Rapide FAST-FIT - De série | Rapide FAST-FIT - De série | Rapide FAST-FIT - De série |
| Plage de hauteur de fauche avec patins de série (mm) | 30 - 65 | 30 - 65 | 30 - 65 |
| Protection du train d'engrenages | Système PROTECTADRIVE | Système PROTECTADRIVE | Système PROTECTADRIVE |
| Adaptation au sol | Articulation pendulaire | Articulation pendulaire | Articulation pendulaire |
| Allégement | Suspension oléopneumatique LIFT-CONTROL | Suspension oléopneumatique LIFT-CONTROL | Suspension oléopneumatique LIFT-CONTROL |
| Sécurité | Sécurité Non-Stop | Sécurité Non Stop | Sécurité Non Stop |
| Position passage d’andain | Par dispositif hydraulique intégré - Relevage simultané ou séparé droite/gauche de série, grâce à une poignée de sélection | Par dispositif hydraulique intégréRelevage simultané ou séparé droite/gauche grâce à un boîtier de sélectionDe série | Par dispositif hydraulique intégréRelevage simultané ou séparé droite/gauche grâce à un boîtier de sélectionDe série |
| Largeur moyenne de l'andain (m) | 2 x 2,40 | 2 x 2,80 | 2 x 2,80 |
| Roue d'andainage | Extérieure | Extérieure | Extérieure |

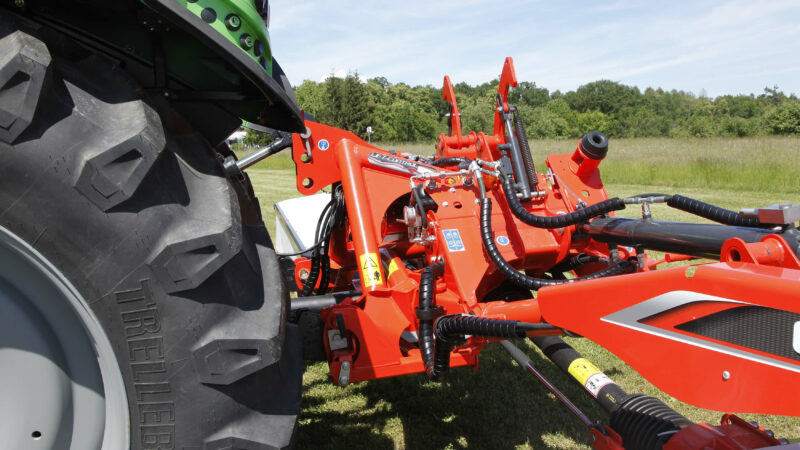

| Attelage | 3 points - Cat. 2 | 3 points - Cat. 3 | 3 points - Cat. 3 |
| Fréquence de rotation p.d.f. (min-1) | 1 000 | 1 000 | 1 000 |
| Roue libre | De série dans carters latéraux | De série dans carters latéraux | De série dans carters latéraux |
| Puissance minimum requise à la p.d.f.(kW / ch) pour la combinaison triple, env. | 90 / 122 | 99 / 135 | 104 / 141 |
| Equipement hydraulique tracteur requis | 1 SE + 1 DE - Prévoir aussi le besoin pour la machine frontale | 2 DE - Prévoir aussi le besoin pour la machine frontale | 2 DE - Prévoir aussi le besoin pour la machine frontale |
| Equipement électrique tracteur nécessaire | 1 prise 7 pôles et 1 prise 3 pôles ISO | 1 prise 7 pôles et 1 prise 3 pôles ISO | 1 prise 7 pôles et 1 prise 3 pôles ISO |
| Eclairage et signalisation - Arrière | De série | De série | De série |
| Poids (kg) env. | 1910 | 2 300 | 2 350 |
