Enrubanneuses SW 1614
La KUHN SW 1614 est une enrubanneuse auto-chargeuse portée parfaite pour les opérations nécessitant une capacité et une efficacité supérieures. L'enrubanneuse peut être contrôlée manuellement ou par boîtier programmable, afin de mieux répondre aux besoins de vos travaux d'enrubannage.
L'enrubanneuse SW 1614 de KUHN est capable d'enrubanner de grandes balles rectangulaires, de 80x60-90 cm et jusqu'à 180 cm de longueur, et des balles rondes d'un diamètre maximum de 150 cm. Les enrubanneuses KUHN font régulièrement tourner les balles pour un chevauchement parfait du film afin d'obtenir des balles bien formées et étanches. Vous avez le choix entre deux systèmes de commande, manuelle ou par boîtier programmable, pour mieux répondre à vos besoins. Pré-étireurs, coupe-films, table d'enrubannage et châssis surbaissé, les enrubanneuses KUHN allient simplicité, praticité, rapidité et efficacité. Les enrubanneuses de KUHN, conçues pour vous, offrent une performance fiable pour assurer un fourrage de qualité optimale pendant toute la période de stockage.
La KUHN SW 1614 est une enrubanneuse auto-chargeuse portée parfaite pour les opérations nécessitant une capacité et une efficacité supérieures. Le bras de chargement automatique parallèle, doté de série d'un kit pour balles rondes, effectue le chargement de la balle délicatement, sans s'arrêter, indépendamment des conditions. Grâce à son châssis surbaissé et ses roues à voie large, une deuxième balle peut être transportée pendant le cycle d'enrubannage pour un rendement accru.
Vos avantages

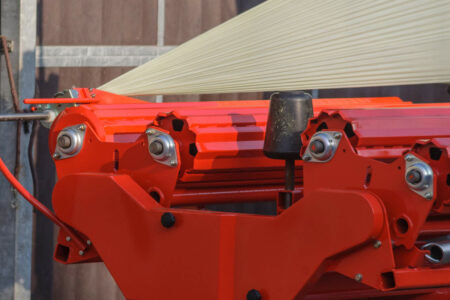

Les enrubanneuses à table tournante pour balles carrées de KUHN sont équipées de deux paires de rouleaux en acier au profil rainuré. Cette conception garantit la bonne insertion et la stabilité de la balle, assurant une traction optimale de la balle, une rotation régulière et un bon chevauchement des couches de film, quelle que soit la taille de la balle. Deux grands cônes de guidage contribuent par ailleurs à stabiliser et à guider la balle. Cette table permet également d'enrubanner des balles rondes.

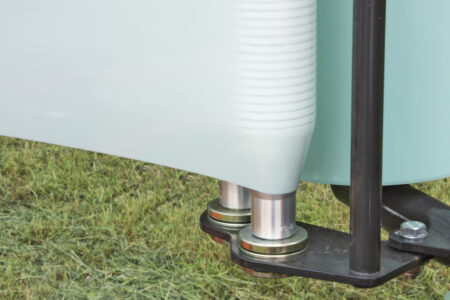

Réalisés en aluminium pour éviter l'accumulation de résidus provenant du film, les pré-étireurs montés de série supportent, chacun, un rouleau de 750 mm. La forme conique des deux extrémités des rouleaux en aluminium permet de conserver la largeur optimale du film et de limiter le risque de déchirure. Le profil rainuré spécial de ces rouleaux protège le film de l'air et de l'eau. L'implantation des pré-étireurs permet un remplacement très facile des rouleaux de film. Le pré-étirage standard à 70 % est obtenu par l'intermédiaire d'une transmission par engrenages et nécessitant peu de maintenance. Un kit d'engrenages de pré-étirage à 60 % peut être installé en option pour modifier le pré-étirage standard à 60 % et s'adapter aux conditions d'enrubannage difficiles.

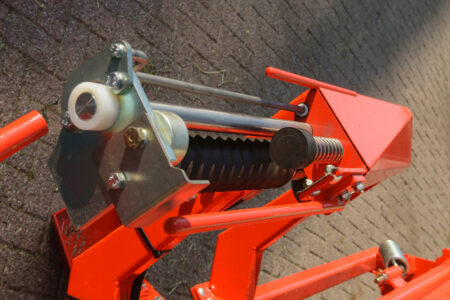

Une fois le bon nombre de couches de film appliqué, le film doit être solidement maintenu et coupé. Un coupe-film hydraulique permet d'adapter le déclenchement indépendamment de la position de basculement de la table pour obtenir les chutes les plus courtes possibles en fin de bobine. Grâce à une course rallongée, le coupe-film hydraulique peut s'adapter à des longueurs de balles différentes. Il assure par ailleurs un solide maintien et une coupe nette du film dans des conditions météorologiques diverses.

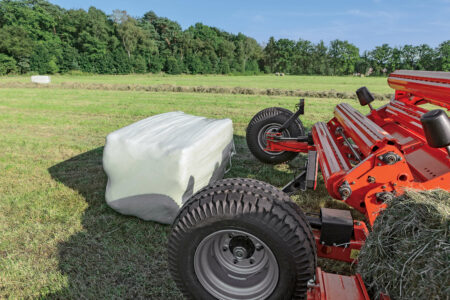

Les enrubanneuses traînées de KUHN possèdent un profil surbaissé exclusif qui assure une stabilité maximale lors du chargement, de l'enrubannage et de la dépose des balles. Le positionnement de l'essieu arrière permet de disposer d'une table de faible hauteur. L'utilisation d'un amortisseur (actif) de chute de balle n'est donc plus nécessaire. La conception de la machine permet, en outre, un transfert de poids permanent vers le tracteur qui élimine les oscillations verticales de la barre d'attelage et évite les pertes d'adhérence du tracteur dans les montées, lorsqu'une balle se trouve au niveau de la table ou du bras de chargement. La balle peut être déposée en mouvement pour un rendement maximum !

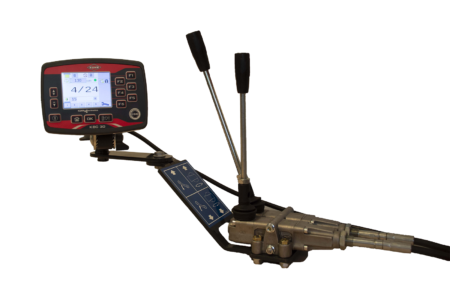

La SW 1614 peut être équipée de deux systèmes de commande différents. Dans sa version manuelle (M), l’enrubanneuse est contrôlée à l’aide de trois téléflexibles et dotée, de série, d’un compteur de balles KBC 30 et d’un dispositif d’arrêt automatique. Une enrubanneuse à commande manuelle devient ainsi une machine à commande semi-automatique. L'enrubanneuse SW 1614 pilotée par boîtier programmable (C), à fonction AUTOLOAD brevetée* intégrée, offre une meilleure performance et une capacité d'enrubannage accrue. Le système électronique entièrement automatique à joystick intégré est équipé de série d'un dispositif d'arrêt automatique en fin ou en cas de rupture du film et des fonctions lecture-pause. La commande à distance à radio fréquence est proposée en option.

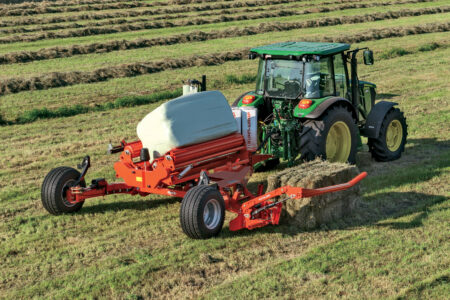

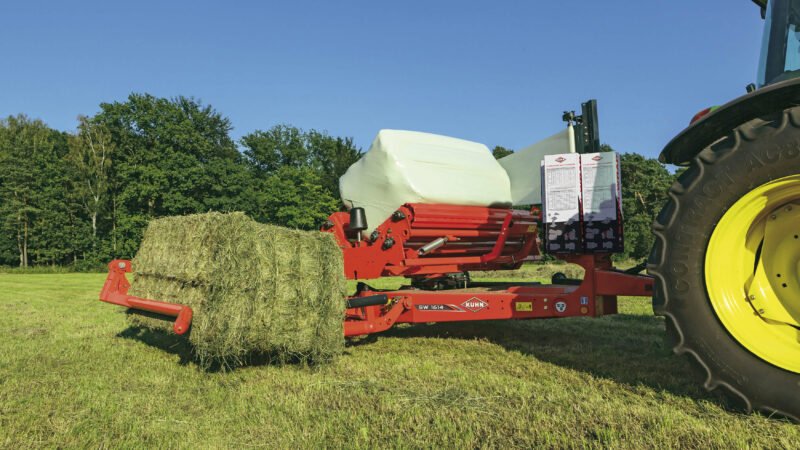

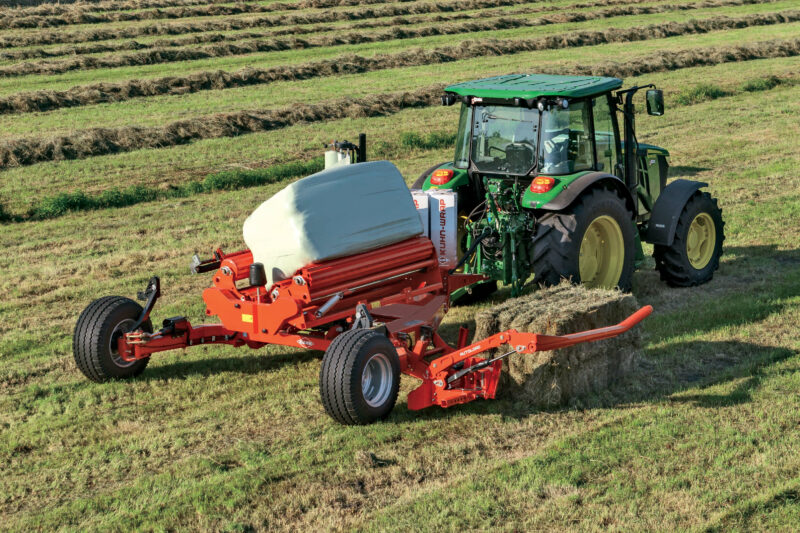

L'enrubanneuse SW 1614 C peut transporter une seconde balle tout en poursuivant l'enrubannage. La fonction AUTOLOAD intégrée permet de charger et d'enrubanner de manière optimale. La fonction AUTOLOAD brevetée permet à l'opérateur de se concentrer sur la conduite, le processus d'enrubannage démarrant automatiquement une fois la balle détectée au niveau du bras de chargement. Il est par ailleurs possible de soulever entièrement automatiquement une seconde balle avec le bras de chargement pendant les opérations d'enrubannage.
Équipement

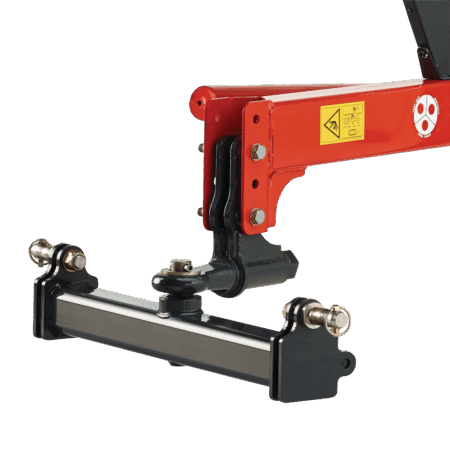

La tête d'attelage pivotante de catégorie 2/3 en option améliore la manœuvrabilité. L'enrubanneuse est plus éloignée du tracteur, pour un rayon de braquage accru et plus de confort pendant le transport. En outre, la barre d'attelage offre une capacité de stockage des rouleaux de films supplémentaires et dispose d'un guidage de flexibles, pour une installation sûre. La tête d'attelage pivotante permet un couplage aisé avec divers tracteurs, sans nécessiter de changement d'attelage.

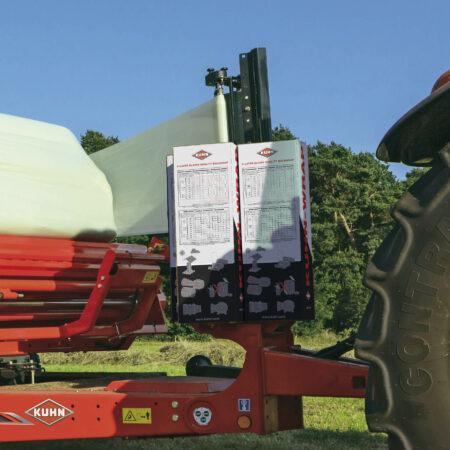

Pour un stockage pratique de 4 rouleaux de film.
Spezifikation
| SW 1614 M | SW 1614 C | |
|---|---|---|
| Taille des balles carrées(largeur x hauteur x longueur) (cm) | 80x 60-90 x180 | 80x 60-90 x180 |
| Taille des balles rondes (largeur x diamètre) (cm) | 120-150 x 100-150 | 120-150 x 100-150 |
| Poids maximum des balles (kg) | 800 | 800 |
| Longueur (cm) | 516 | 516 |
| Largeur de transport (cm) | 249 | 249 |
| Hauteur (cm) | 259 | 259 |
| Système de chargement | Bras de chargement latéral | Bras de chargement latéral |
| Chargement automatique (AUTOLOAD) | - | De série |
| Possibilité de transporter une seconde balle sur le bras de chargement | De série | De série |
| Possibilité d'enrubanner les balles rondes | De série | De série |
| Table d'enrubannage | 2 x 2 rouleaux réglables selon les balles | 2 x 2 rouleaux réglables selon les balles |
| Cône de guidage | 2 réglables | 2 réglables |
| Commande | Par 3 téléflexibles | Boîtier programmable |
| Arrêt automatique en fin de balle Autostop | De série | - |
| Arrêt automatique en fin de rupture de plastique | - | De série |
| Télécommande | - | En équipement facultatif |
| Coupe film hydraulique automatique | De série | De série |
| Pré-étireur de 750 mm | 1 | 1 |
| Rapport d'étirage | 70% | 70% |
| Stockage rouleaux films plastique | 4 bobines en équipement facultatif | 4 bobines en équipement facultatif |
| Equipement hydraulique tracteur requis | 1 SE avec un retour libre ou 1 DE | 1 SE avec un retour libre ou 1 DE |
| Débit et pression d'huile nominale | 26 l/min à 150 bars* | 26 l/min à 150 bars* |
| Eclairage et signalisation (pour conformité à l'arrêté du 04/05/06) | De série | De série |
| Pivotement des roues pour transport routier | Manuel (hydraulique en équipement facultatif) | Manuel (hydraulique en équipement facultatif) |
| Poids (kg) | ≥ 1 530 | ≥ 1 530 |
