Andaineur GA 1001 monorotor
La gamme KUHN s’agrandit avec les GA 3901, GA 4201 et GA 4401, de largeurs de travail de 3,90, 4,20 et 4,40 m, La conception innovante du carter d’animation provoque la dépose à droite de l’andain : un bénéfice de confort non négligeable pour l’utilisateur.

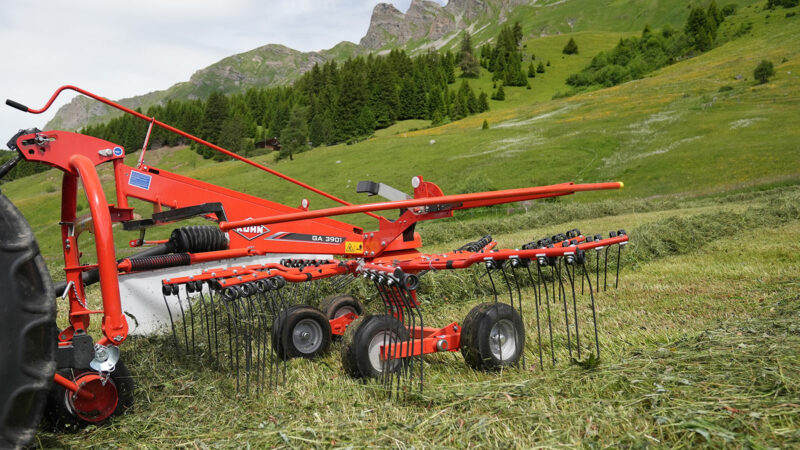

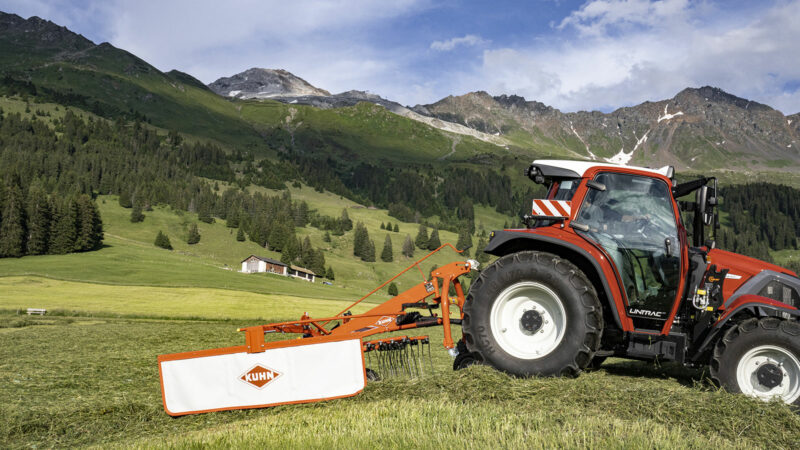

La gamme KUHN des andaineurs monorotor portés s’agrandit avec la mise sur marché des GA 3901, GA 4201 et GA 4401. Ils complètent ainsi la gamme des modèles mono-rotors avec des largeurs de travail de 3,90, 4,20 et 4,40 m. La conception innovante du carter d’animation provoque la dépose à droite de l’andain : un bénéficie de confort non négligeable pour l’utilisateur. Destinés aux tracteurs de faible gabarit ou évoluant aussi en régions très vallonnées, un soin particulier a été apporté en vue d’assurer un poids limité et une bonne ergonomie. Deux puissants amortisseurs avec frein assurent un excellent recentrage lors de la levée de la machine en bout de parcelle. Les deux amortisseurs contribuent à un parfait maintien de l’andaineur lors de la conduite sur des mauvais chemins. Pour une bonne maniabilité en parcelle exigüe et lors des virages : la tête d’attelage pivote de l’ordre de 48° ! Un plus aussi pour éviter d’endommager le tapis végétal par les roues.
Vos avantages

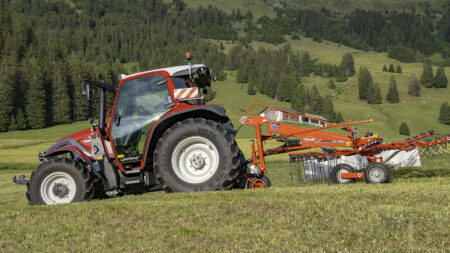

Le poids limité, la compacité et la bonne stabilité de la machine contribuent à son excellent comportement même sur des tracteurs de petit gabarit. Le faible poids de la machine vous permet d’utiliser des tracteurs de plus petite taille en toute sécurité même en pente.
.jpg)
Deux stabilisateurs efficaces à ressort sont situés entre la poutre et la tête d’attelage. Ils améliorent le comportement en virages et soutiennent le poids de l’andaineur au transport. Au transport, la position des amortisseurs forme une triangulation profitable à la bonne tenue du châssis. L'andaineur est aligné dans les pentes en compensant le ripage. Le recentrage est doux et sécurisé lorsqu’on lève le relevage, même en dévers, ou des pentes jusqu’à 25%.
.jpg)

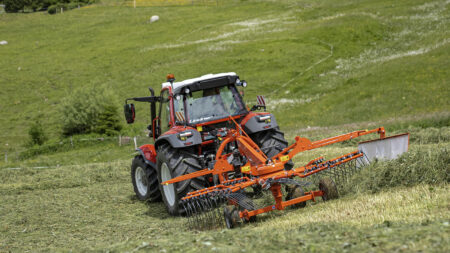

La nouvelle tête d'attelage permet un débattement total de 48°: c'est l’un des plus grands débattements angulaire de cette catégorie de machine. La conduite est facilitée en virages et permet d’éviter le ripage et protège le tapis végétal.
.jpg)
Afin de permettre une reprise du fourrage sur l'intégralité de la surface à râteler, les andaineurs GA 3901 et GA 4201 sont dotés respectivement de 10 et 11 bras de fourches. Ce nombre de bras élevé est un pré-requis pour un râtelage de qualité. Ces bras de fourches sont positionnés de manière hyper tangentielle. Cela signifie qu’ils atteignent un angle de 90° très tard. Associés à la came à pente forte des fourches, le dégagement des fourches est rapide, plus tardif et ne demande que peu d’effort de rotation. Les andains ainsi formés sont plus réguliers, volumineux et rectilignes. L’andainage est de meilleure qualité même à vitesse élevée (le fourrage n’est pas poussé au-delà de l’andain).

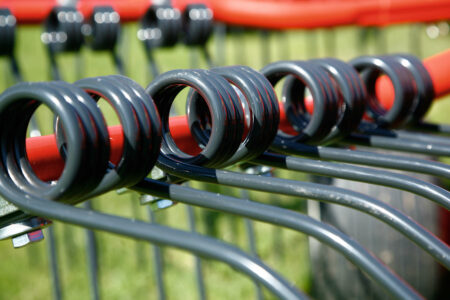

Les fourches râtèlent tout en douceur le fourrage même lourd et dense. Elles sont conçues en acier traité pour une durée de vie optimisée et une résistance à la fatigue accrue. L’attache « flottante » des dents et les trois spires de grand diamètre réduisent le risque d’usure. De plus, la hauteur des fourches est contrôlée avec précision pour préserver le tapis végétal et le fourrage.

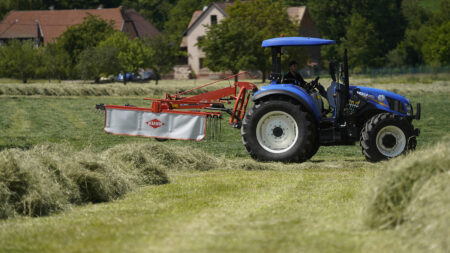

Avec le même tracteur et le même réglage, la garde au sol est importante (plus de 40 cm). Passez au dessus de vos andains sans les abimer.

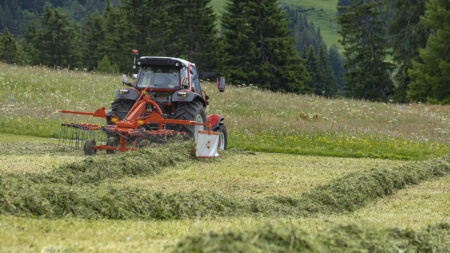

Le carter du rotor a été conçu pour déposer l’andain à droite, un plus non négligleable pour le confort de travail. Cette conception spécifique place le pignon d’entrée sous la couronne. Le sens de rotation du rotor permet alors de former l’andain à droite de la machine.
.jpg)

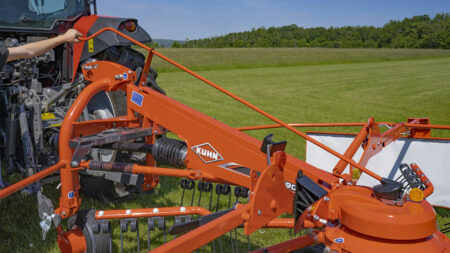

La manivelle de réglage de la hauteur est accessible depuis le siège du tracteur. Le réglage peut se faire même lorsque la machine est posée sur ses roues grâce à la démultiplication particulière du mécanisme.
.jpg)
Équipement

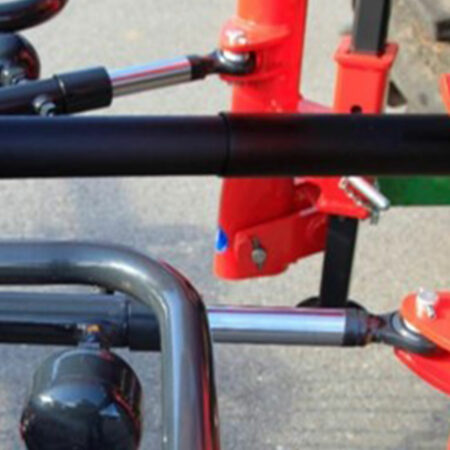

Deux stabilisateurs hydrauliques permettent un recentrage plus doux.

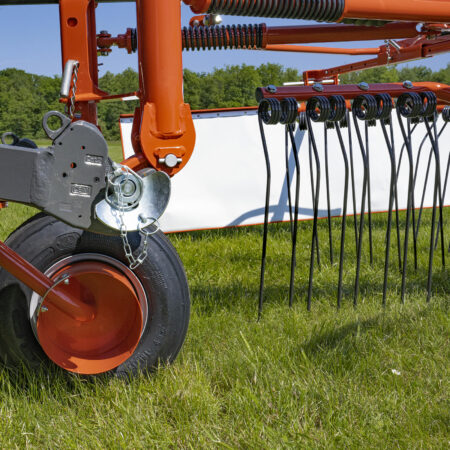

Une roue avant pivotante est livrable pour encore mieux s’adapter aux dénivellations du terrain, limitant ainsi l’incorporation d’impuretés dans le fourrage. Elle permet de réduire les interférences entre les dents et le sol
.jpg)

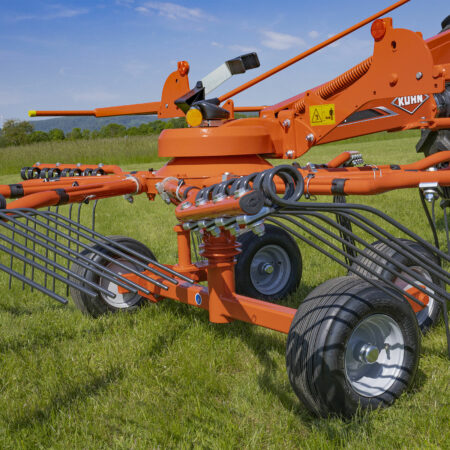

Des roues en montage tandem sont disponibles en option pour les terrains mal nivelés.
.jpg)
Spezifikation
| GA 3901 | GA 4201 | GA 4401 | |
|---|---|---|---|
| Largeur de travail (m) | 3,90 | 4,20 | 4,40 |
| Largeur moyenne andain(s) (m) | 0,70 - 1,50 | 0,70 - 1,50 | 0,70 - 1,50 |
| Déflecteur d'andainage | Toile d'andainage | Toile d'andainage | Toile d'andainage |
| Largeur (m) - Bras de fourches démontés/montés* | 1,66 / 3,33 | 1,88 / 3,59 | 1,95 / 3,79 |
| Dépose de l'andain | A droite | A droite | A droite |
| Déploiement des protecteurs | Manuel de série - Hydraulique en équipement facultatif | Manuel de série - Hydraulique en équipement facultatif | Manuel de série - Hydraulique en équipement facultatif |
| Nombre de rotors / Diamètre rotor(s) (m) | 1 / 2,90 | 1 / 3,20 | 1 / 3,40 |
| Nombre de bras de fourches par rotor / Nombre de fourches par bras | 10 / 4 | 11 / 4 | 12 / 4 |
| Bras de fourches | Amovibles | Amovibles | Amovibles |
| Carter | Fermé | Fermé | Fermé |
| Essieux tandem | En équipement facultatif | En équipement facultatif | En équipement facultatif |
| Type de roues | Fixes | Fixes | Fixes |
| Réglage de la hauteur de râtelage des rotors | Par manivelle | Par manivelle | Par manivelle |
| Pneumatiques sous les rotors | 16 x 6.50 - 8 | 16 x 6.50 - 8 | 16 x 6.50 - 8 |
| Attelage | 3 points - Cat. 2 | 3 points - Cat. 2 | 3 points - Cat. 2 |
| Tête d'attelage | Pivotante | Pivotante | Pivotante |
| Amortisseur de tête d'attelage | 2 stabilisateurs mécaniques | 2 stabilisateurs mécaniques | 2 amortisseurs hydrauliques |
| Puissance minimum requise à la p.d.f.(kW / ch), env. | 19 / 25 | 22 / 30 | 22 / 30 |
| Eclairage et signalisation | En équipement facultatif | En équipement facultatif | En équipement facultatif |
| Poids (kg) env. | 520 | 560 | 610 |
