Barres de semis BTF - BTFR
Barres de semis rigides et repliables de 3,00 à 6,00 m de largeur de travail. Couplées à une herse rotative et à la trémie frontale TF 1512, elles offrent une combinaison performante. Ces barres de semis sont équipées des éléments semeurs SEEDFLEX : double disque décalés sur parallélogramme.
Les barres de semis BTF et BTFR SERIES vous assurent un débit de chantier optimal avec le meilleur contact sol / semence pour assurer la germination de vos cultures. Associé à la trémie frontale TF 1512 et aux herses rotatives vous bénéficiez d'un véritable combiné de semis polyvalent, d'une haute technicité et simple d'utilisation. Rappelez-vous, 50 % de votre récolte se joue dès le semis. Avec la barre de semis SEEDFLEX, même à vitesse d'avancement élevée vous obtenez la satisfaction d'un semis précis.
Vos avantages

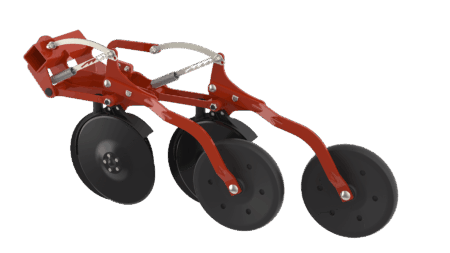

Cette barre de semis à double disques décalés de 41 mm permet une ouverture parfaite du sillon.
Les disques sont montés sur parallélogramme sur deux rangées et dotés d'une roulette de rappui afin de contrôler avec précision la profondeur de semis de chaque élément.
Avec un dégagement de 35 cm entre le rang avant et arrière, les éléments semeurs SEEDFLEX sont adaptés à différentes utilisations même extrêmes et sans entretien.
Vous bénéficiez d'un terrage rigoureusement identique sur les deux rangées avec une pression de terrage réglable jusqu'à 45 kg.
L'embout de guidage des graines jusqu'en fond de sillon vous permet de profiter d'une excellente régularité de la profondeur de semis.

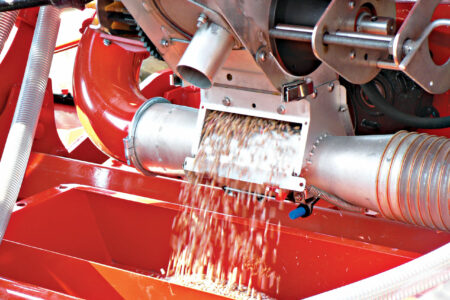

Le système de dosage VENTA de la trémie TF 1512 est reconnu pour sa conception simple et son dosage précis et régulier.
Le doseur centralisé possède des cannelures volumétriques larges pour les graines de grande taille (blé, orge, pois, fèves…) ainsi que des plus petites pour les graines de petite taille (colza, luzerne...). La plage de dosage va de 1 à 430 kg/ha.
Le doseur est entraîné électriquement ce qui permet de moduler la dose "en continu" manuellement ou par GPS sans quitter la cabine. Cet entraînement fiable et robuste ne nécessite aucune maintenance.

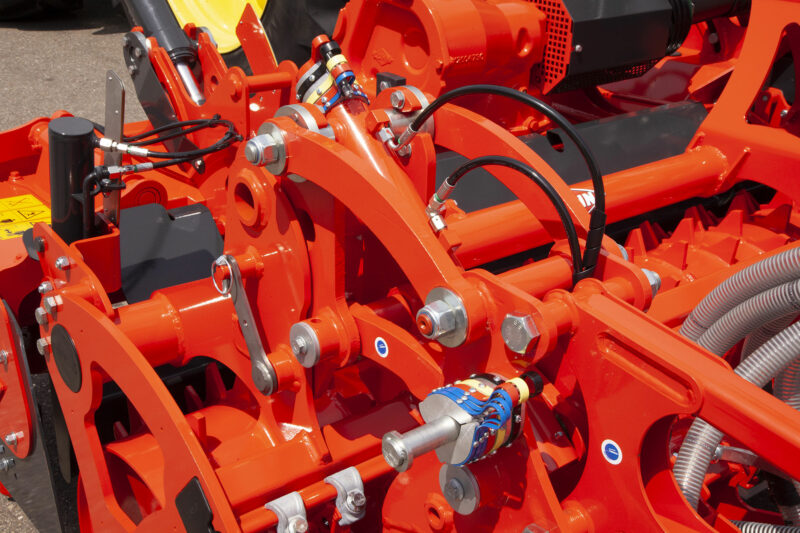

Depuis la cabine, vous pouvez réglez hydrauliquement :
- la profondeur de semis,
- la pression de terrage
- le relevage de la barre de semis.

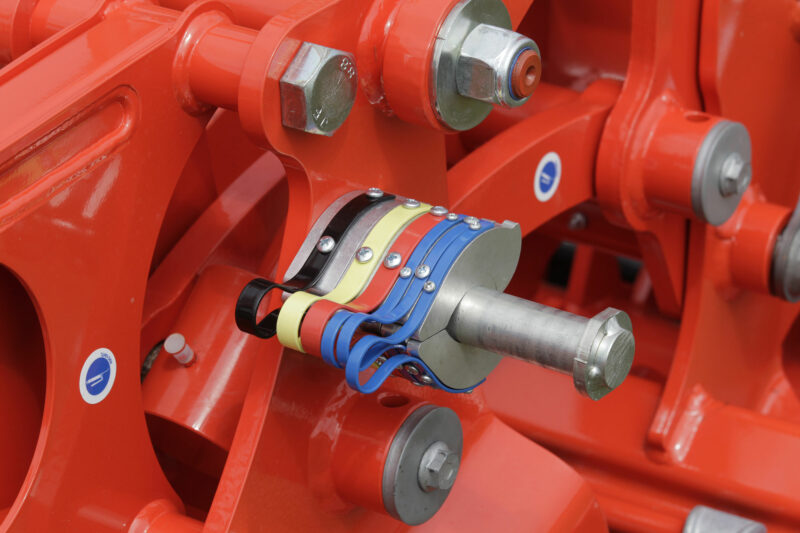

Deux vérins avec cales servent de point de référence pour la profondeur de semis et la pression de terrage.

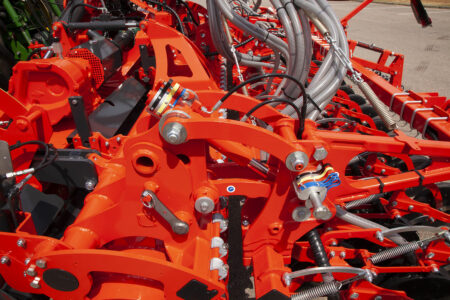

L'attelage et le dételage de la barre de semis se réalisent rapidement et sans outil. L'utilisation de la herse rotative en solo est possible grâce au relevage hydraulique de la barre de semis qui vous permet d'effectuer un passage sans semer et sans dételer. La barre de semis étant fixée sur le cadre du rouleau, nul besoin de réajuster la profondeur de semis lorsque la profondeur de travail de la herse rotative change !

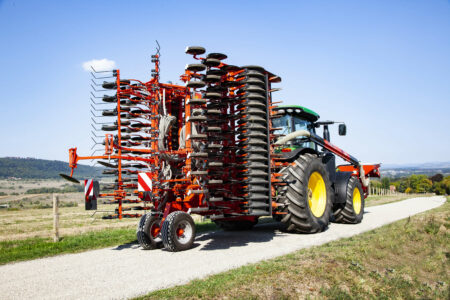

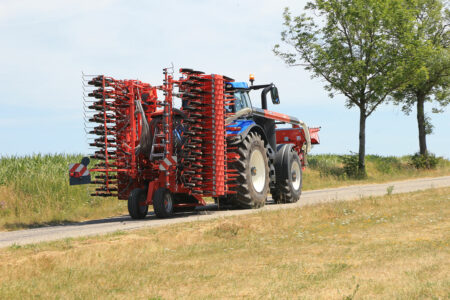

Les barres de semis BTF et BTFR sont dotées d'un système d'assistance au transport démontable et d'un système d'assistance à attelage semi-automatique. Le passage de la position de transport à la position de travail est très facile et vous n'avez aucune contrainte au travail. Le chariot amovible supporte le poids du combiné durant le transport. La charge maximale sur l'essieu arrière et le PTAC du tracteur sont respectés. Les roues du châssis sont jumelées, pivotantes et de grand diamètre. Le chariot se démonte facilement grâce à l'attelage semi-automatique. Durant le travail, il est déposé en bout de champ afin d'alléger l'ensemble. Lors du transport sur route, le troisième point hydraulique est mis en position flottante. Cela garantit une conduite souple quel que soit le relief de la route.

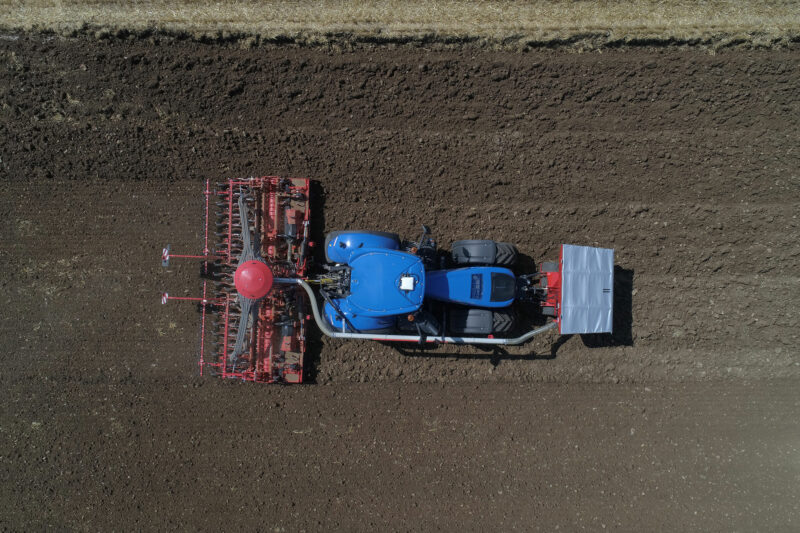

Destinées aux combinés de semis avec herses rotatives, les barres de semis rigides BTF et repliables BTFR travaillent aussi bien sur labour qu'en itinéraires simplifiés. L'association avec une trémie frontale réduit la charge sur l'essieu arrière du tracteur pour un meilleur équilibre tracteur / machine. De plus, vous disposez de la technologie SEEDFLEX pour vous procurer une qualité de semis exceptionnelle.
Équipement
Des équipements électroniques pour les barres de semis BTF et BTFR peuvent vous apporter plus de confort et plus de précision dans la gestion du semis et du jalonnage.
Le terminal ISOBUS CCI 800 certifié par l'AEF dispose d’un écran de 8"/20.3 cm. Les informations essentielles sont affichées avec une vue principale et des mini-view sur le côté. Il suffit de cliquer sur la mini-view pour l’afficher en grand. Il est capable d’offrir les mêmes applications que le terminal CCI 1200. Parmi ses applications les plus innovantes, il effectue du Section Control, de la modulation de dosage à partir de cartes ou de capteurs de biomasse et de l’aide au guidage, le tout à partir des données GPS. La connexion d’une ou deux caméras vidéo favorise le confort.
Le terminal ISOBUS CCI 1200 certifié par l'AEF mise sur trois priorités : les performances, la visibilité et la flexibilité. Il vous permet de commander intuitivement vos machines grâce à son écran tactile antireflet de grande taille 12,1"/30.5 cm. Toutes les informations indispensables lors du travail sont affichables dans différents formats (vertical, horizontal, maxi-view, mini-view, double UT,…). Parmi ses applications les plus innovantes, il effectue du Section Control, de la modulation de dosage à partir de cartes ou de capteurs de biomasse et de l’aide au guidage, le tout à partir des données GPS. La connexion d’une ou deux caméras vidéo favorise le confort.
VISTAFLOW est un clapet de jalonnage intelligent qui surveille le passage des semences à l’intérieur des tuyaux. En équipant la tête de distribution du semoir d’un clapet de jalonnage VISTAFLOW sur tous les rangs, cela permet de réaliser tous les rythmes de jalonnage ainsi que le contrôle du passage des graines dans chaque rang.
Spezifikation
| BTF 3030-24 | BTF 4030-28 | BTF 4030-32 | BTFR 4000 27 DD | BTFR 4000 32 DD | BTFR 4500 30 DD | BTFR 4500 36 DD | BTFR 5000 33 DD | BTFR 5000 40 DD | BTFR 6030-40 | BTFR 4530-30 | BTFR 4530-36 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Largeur de travail (m) | 3 | 4 | 4 | 4.05 | 4,00 | 4,5 | 4,5 | 4,95 | 5,00 | 6,00 | 4,50 | 4,50 |
| Largeur de transport (m) | 3 | 4 | 4 | 3 | 3 | 3 | 3 | 3 | 3 | 3,00 | 3,00 | 3,00 |
| Poids env. (kg) | 750 | 1100 | 1140 | 965 | 1040 | 1070 | 1175 | 1200 | 1300 | 1620 | 1240 | 1365 |
| Châssis | Rigide | Rigide | Rigide | Repliable avec attelage normalisé cat.2 | Repliable avec attelage normalisé cat.2 | Repliable avec attelage normalisé cat.2 | Repliable avec attelage normalisé cat.2 | Repliable avec attelage normalisé cat.2 | Repliable avec attelage normalisé cat.2 | |||
| Equipement hydraulique requis | 1 DE pour le troisième point hydraulique | 1 DE pour le troisième point hydraulique | 1 DE pour le troisième point hydraulique | 1 DE pour le sélecteur hydraulique piloté par le QUANTRON S-2 : traceurs latéraux et relevage barre de semis1 DE repliage combiné de la herse et de la barre de semis | 1 DE pour le sélecteur hydraulique piloté par le QUANTRON S-2 : traceurs latéraux et relevage barre de semis1 DE repliage combiné de la herse et de la barre de semis | 1 DE pour le sélecteur hydraulique piloté par le QUANTRON S-2 : traceurs latéraux et relevage barre de semis1 DE repliage combiné de la herse et de la barre de semis | 1 DE pour le sélecteur hydraulique piloté par le QUANTRON S-2 : traceurs latéraux et relevage barre de semis1 DE repliage combiné de la herse et de la barre de semis | 1 DE pour le sélecteur hydraulique piloté par le QUANTRON S-2 : traceurs latéraux et relevage barre de semis1 DE repliage combiné de la herse et de la barre de semis | 1 DE pour le sélecteur hydraulique piloté par le QUANTRON S-2 : traceurs latéraux et relevage barre de semis1 DE repliage combiné de la herse et de la barre de semis |
| BTF 3030-24 | BTF 4030-28 | BTF 4030-32 | BTFR 4000 27 DD | BTFR 4000 32 DD | BTFR 4500 30 DD | BTFR 4500 36 DD | BTFR 5000 33 DD | BTFR 5000 40 DD | BTFR 6030-40 | BTFR 4530-30 | BTFR 4530-36 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Outil de préparation du sol | HR 3020 / HR 3030 / HR 3040 / CD 3020 | HR 4020 / HR 4030 / HR 4040 | HR 4020 / HR 4030 / HR 4040 | HRB 403 DR - HR 4004 DR | HRB 403 DR - HR 4004 DR | HRB 453 DR - HR 4504 DRC | HRB 453 DR - HR 4504 DRC | HRB 503 DR - HR 5004 DRC | HRB 503 DR - HR 5004 DRC | HR 6040 RCS | HR 4530 RCS | HR 4530 RCS |
| Trémie frontale nécessaire | TF 1512 ISOBUS (avec tube de transfert 1286862) ou QS-2 (avec tube de transfert 1286865) | TF 1512 ISOBUS (avec tube de transfert 1286862) ou QS-2 (avec tube de transfert 1286865) | TF 1512 ISOBUS (avec tube de transfert 1286862) ou QS-2 (avec tube de transfert 1286865) | TF1512 ISOBUS (avec tube de transfert 1286862)TF1512 QS-2 (avec tube de transfert 1286865)TF1500 QS-2 (avec tube de transfert 1286815 + faisceau 1286999 + mis à jour du software) | TF1512 ISOBUS (avec tube de transfert 1286862)TF1512 QS-2 (avec tube de transfert 1286865)TF1500 QS-2 (avec tube de transfert 1286815 + faisceau 1286999 + mis à jour du software) | TF1512 ISOBUS (avec tube de transfert 1286862)TF1512 QS-2 (avec tube de transfert 1286865)TF1500 QS-2 (avec tube de transfert 1286815 + faisceau 1286999 + mis à jour du software) | TF1512 ISOBUS (avec tube de transfert 1286862)TF1512 QS-2 (avec tube de transfert 1286865)TF1500 QS-2 (avec tube de transfert 1286815 + faisceau 1286999 + mis à jour du software) | TF1512 ISOBUS (avec tube de transfert 1286862)TF1512 QS-2 (avec tube de transfert 1286865)TF1500 QS-2 (avec tube de transfert 1286815 + faisceau 1286999 + mis à jour du software) | TF1512 ISOBUS (avec tube de transfert 1286862)TF1512 QS-2 (avec tube de transfert 1286865)TF1500 QS-2 (avec tube de transfert 1286815 + faisceau 1286999 + mis à jour du software) | TF 1512 ISOBUS uniquement | TF 1512 ISOBUS uniquement | TF 1512 ISOBUS uniquement |
| BTF 3030-24 | BTF 4030-28 | BTF 4030-32 | BTFR 4000 27 DD | BTFR 4000 32 DD | BTFR 4500 30 DD | BTFR 4500 36 DD | BTFR 5000 33 DD | BTFR 5000 40 DD | BTFR 6030-40 | BTFR 4530-30 | BTFR 4530-36 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fermeture manuelle des rangs | De série | De série | De série | De série | De série | De série | De série | De série | De série | De série | De série | De série |
| BTF 3030-24 | BTF 4030-28 | BTF 4030-32 | BTFR 4000 27 DD | BTFR 4000 32 DD | BTFR 4500 30 DD | BTFR 4500 36 DD | BTFR 5000 33 DD | BTFR 5000 40 DD | BTFR 6030-40 | BTFR 4530-30 | BTFR 4530-36 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nombre de rangs | 24 | 28 | 32 | 27 | 32 | 30 | 36 | 33 | 40 | 40 | 30 | 36 |
| Ecartement entre rangs (cm) | 12,5 | 14,3 | 12,5 | 15 | 12,5 | 15 | 12,5 | 15 | 12,5 | 15 | 15 | 12,5 |
| Type d'élément semeur | SEEDFLEX à double disques sur parallélogramme décalés de 35 cm | SEEDFLEX 1000 à double disque sur parallélogramme décalés de 35 cm | SEEDFLEX 1000 à double disque sur parallélogramme décalés de 35 cm | SEEDFLEX à double disques sur parallélogramme décalés de 35 cm | SEEDFLEX à double disques sur parallélogramme décalés de 35 cm | SEEDFLEX à double disques sur parallélogramme décalés de 35 cm | SEEDFLEX à double disques sur parallélogramme décalés de 35 cm | SEEDFLEX à double disques sur parallélogramme décalés de 35 cm | SEEDFLEX à double disques sur parallélogramme décalés de 35 cm | SEEDFLEX 1000 à double disque sur parallélogramme décalés de 35 cm | SEEDFLEX 1000 à double disque sur parallélogramme décalés de 35 cm | SEEDFLEX 1000 à double disque sur parallélogramme décalés de 35 cm |
| Roulettes de rappui et de contrôle de la profondeur | De série | De série | De série | De série | De série | De série | De série | De série | De série | De série | De série | De série |
| Décrotteurs internes de disque revêtus au carbure | De série | De série | De série | De série | De série | De série | De série | De série | De série | De série | De série | De série |
| Réglage de la profondeur de semis | Manuel centralisé | Manuel centralisé | Manuel centralisé | Manuel centralisé | Manuel centralisé | Manuel centralisé | Manuel centralisé | Manuel centralisé | Manuel centralisé | Hydraulique par vérin à cales | Hydraulique par vérin à cales | Hydraulique par vérin à cales |
| BTF 3030-24 | BTF 4030-28 | BTF 4030-32 | BTFR 4000 27 DD | BTFR 4000 32 DD | BTFR 4500 30 DD | BTFR 4500 36 DD | BTFR 5000 33 DD | BTFR 5000 40 DD | BTFR 6030-40 | BTFR 4530-30 | BTFR 4530-36 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Béquilles de remisage | De série | De série | De série | De série | De série | De série | De série | De série | De série | |||
| Signalisation arrière et latérale | De série | De série | De série | De série | De série | De série | ||||||
| Attelage arrière à relevage hydraulique double effet et butée basse | De série | De série | De série | De série | De série | De série | ||||||
| Traceurs latéraux à repliage arrière fixés sur HR | De série | De série | De série | De série | De série | De série | ||||||
| Herse de recouvrement à dents universelles | De série | De série | De série | De série | De série | De série |
