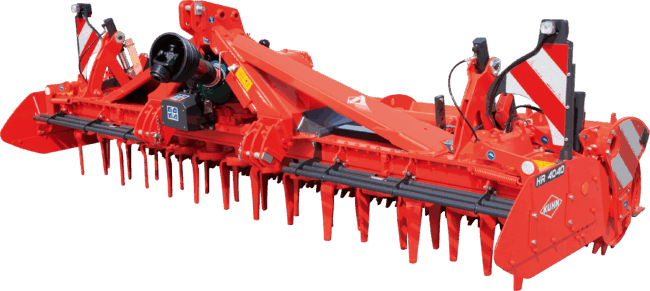

Herses rotatives HR 1020-1030-1040
Bénéficiez d'une largeur de travail de 3 à 4,50 m pour les herses rotatives rigides HR 1020-1030-1040.
La nouvelle gamme de herses rotatives HR de KUHN vous propose un modèle approprié à chaque usage accompagné des équipements adaptés à vos besoins.
Elle est composée des herses rotatives HR 1020-1030-1040 d'une largeur de travail de 3 à 4,50 m pour une utilisation en solo ou avec un combiné de semis. La série des herses rotatives HR 1040 est adaptée aux tracteurs de forte puissance allant jusqu'à 320 ch. Les réglages hydrauliques offrent une utilisation à la portée de tous. Comme le débit de chantier est aussi votre priorité, nous avons développé des herses rotatives d'une qualité de fabrication hors pair pour fonctionner sans interruption et vous offrir le meilleur débit de chantier.
Vos avantages
Les herses rotatives HR 1020-1030-1040 n'influent pas sur la profondeur du semis dans le cas d'une utilisation couplée avec un combiné.
En effet, les pièces d'adaptation du semoir sont directement intégrées au châssis du rouleau et la machine est plus proche du tracteur. Ces herses sont conçues pour être combinées avec des semoirs pneumatiques ou mécaniques.
La forme spécifique des lames contribue à créer un lit de semences fin avec une profondeur de travail allant jusqu’à 20 cm. La série HR 1040 est équipée de lames avec une longueur spécifique de 335 mm pour travailler dans les conditions les plus difficiles.
Les carters en duplex donnent la possibilité d’adapter la vitesse du rotor aux différentes conditions de travail. La vitesse peut varier jusqu’à 539 t/min pour la série 1040 afin d'obtenir un lit de semences d’excellente qualité en conditions très difficiles.
Selon la série, la profondeur et l'inclinaison de la barre niveleuse sont réglables hydrauliquement depuis la cabine en fonction des conditions rencontrées.
Les déflecteurs latéraux possèdent une forme allongée qui assure une finition parfaite entre deux passages. Faciles et rapides à ajuster, ils disposent d’une sécurité à ressorts et sont fixés sur un double bras pour un support optimal.
Le carter central est équipé d’un système de refroidissement de l’huile sur les herses rotatives de la série 1040. La pompe intégrée et le réservoir additionnel d’huile refroidissent l’huile qui est ensuite réinjectée dans le carter.
Le type d’attelage est de catégorie 3 et 4 avec une possibilité d’adaptation aux grands tracteurs pour les attelages rapides de cat. 4.
Il est possible de rapprocher la machine plus près du tracteur : le carter central est décalé vers l’arrière afin de réduire l’angle avec la prise de force.
Les lames standards sont dotées d’un système de changement rapide. Elles sont de forme droite avec une longueur de 315 mm (séries 1020 et 1030) et de 335 mm (série 1040).
Le puissant entraînement du rotor est entièrement protégé par un carter d'engrenage rigide. Le caisson, les paliers et les supports de lames forment un ensemble compact et très robuste, limitant les efforts de torsion sur le caisson.
La faible distance entre le caisson et les supports de lames évite le coincement de pierres et oblige le flux de terre à passer au niveau des dents.
Le rotor est doté d'une poutre de grande rigidité sans entretien.
Il n'y a pas d'engrenage en porte-à-faux grâce au profil bombé des roues dentées en acier forgé.
Aucun entretien n'est à prévoir sur les roulements, leur disposition parfaite dans le palier génère un maintien permanent écartant tout risque de jeu.
L'étanchéité est renforcée par une bague à cassette sur les HR.
Le centrage conique du support des lames (brevet KUHN) écarte tout risque de prise de jeu au niveau des cannelures. Le support de lames est de forme ovoïde ce qui évite les blocages de pierres et facilite leur évacuation.
Équipement

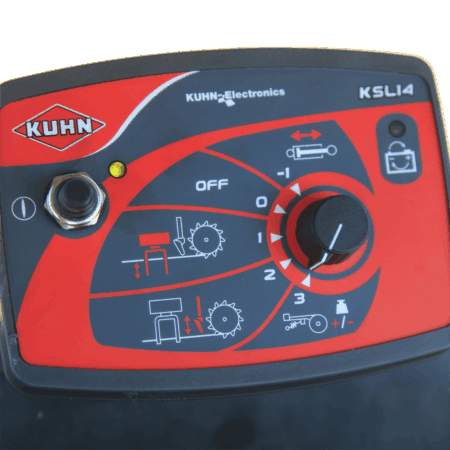

Le sélecteur de fonction KSL 14 permet de contrôler la herse rotative. Nombreux équipements disponibles comme efface-trace, déflecteurs anti-pierres. Large choix de rouleaux pour répondre à tous les besoins.
Vous bénéficiez d'un sélecteur hydraulique à double action qui vous permet de tout contrôler : la profondeur de travail du rotor, la profondeur de travail de la barre niveleuse, le relevage de la barre de semis et la pression d'appui de la barre.
Des déflecteurs anti-pierres en V peuvent être montés entre deux rotors pour empêcher les pierres de rester coincées.
Les efface-trace disponibles en équipements facultatifs sont conçus pour ameublir le sol compacté dans le sillage des roues du tracteur. Ils sont réglables en hauteur. Selon les conditions de travail et la quantité de pierres présentes dans vos parcelles, vous avez le choix entre un système de sécurité à boulon de traction ou à ressorts.
Avec son diamètre total de 500 mm sur les HRB et 550 mm sur les HR, le rouleau STEELLINER propose une très bonne capacité de rotation et de portance. Il est adapté aux conditions difficiles et humides et offre une excellente capacité d'émottement en terrains secs et durs.
Le rouleau PACKLINER (diamètre de 592 mm) offre un grand profil prismatique qui améliore l'autonettoyage et crée une forme de sillon régulière. Il recouvre les semences même en conditions difficiles. Il excelle en terres légères tout en étant adapté aux terres les plus argileuses.
Rouleau packer de très grand diamètre (590 mm) plus facile à tracter dans les terres légères pour une meilleure consolidation du sol.
Son grand diamètre de 535 mm réduit la résistance au roulement. Il peut parfaitement être combiné avec des semoirs en ligne ou monograine. Les raclettes de décrotteurs revêtues, de série, augmentent la durée de vie, réduisent l'entretien et améliorent le nettoyage du rouleau en sols collants.
Ce rouleau est utilisé pour la préparation du sol au printemps et en été. Il nécessite une faible puissance de traction et est économique. Le rouleau MAXICAGE (diamètre de 520 mm) limite l'accumulation de terre tout en étant résistant en conditions caillouteuses.
Spezifikation
| HR 3020 | HR 3520 | HR 4020 | HR 3030 | HR 3530 | HR 4030 | HR 4530 | HR 3040 | HR 3540 | HR 4040 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Largeur de travail env. (m) | 3,00 | 3,50 | 4,00 | 3,00 | 3,50 | 4,00 | 4.50 | 3,00 | 3,50 | 4,00 |
| Largeur de transport (m) | 3,00 | 3,50 | 4,10 | 3,00 | 3,50 | 4,10 | 4.55 | 3,00 | 3,50 | 4,10 |
| Puissance moteur maximale du tracteur (kW/ch) - à 1000 min-1 | 132 / 180 | 139 / 190 | 146 / 200 | 176 / 240 | 183 / 250 | 190 / 260 | 197 / 270 | 219 / 300 | 226 / 310 | 234 / 320 |
| Puissance mini nécessaire (kW/ch) - à 1000 min-1 | 59 / 80 | 66 / 90 | 73 / 100 | 59 / 80 | 66 / 90 | 73 / 100 | 80 / 110 | 66 / 90 | 77 / 105 | 88 / 120 |
| Equipement hydraulique tracteur requis | 1 DE pour la barre niveleuse - eq. facultatif 1 DE pour les traceurs latéraux - eq. facultatif 1 DE pour le sélecteur hydraulique 4 fonctions - eq. facultatif | 1 DE pour la barre niveleuse - eq. facultatif 1 DE pour les traceurs latéraux - eq. facultatif 1 DE pour le sélecteur hydraulique 4 fonctions - eq. facultatif | 1 DE pour la barre niveleuse - eq. facultatif 1 DE pour les traceurs latéraux - eq. facultatif 1 DE pour le sélecteur hydraulique 4 fonctions - eq. facultatif | 1 DE pour la profondeur - eq. facultatif1 DE pour la barre niveleuse - eq. facultatif1 DE pour les traceurs latéraux - eq. facultatif1 DE pour le sélecteur hydraulique 4 fonctions - eq. facultatif | 1 DE pour la profondeur - eq. facultatif1 DE pour la barre niveleuse - eq. facultatif1 DE pour les traceurs latéraux - eq. facultatif1 DE pour le sélecteur hydraulique 4 fonctions - eq. facultatif | 1 DE pour la profondeur - eq. facultatif1 DE pour la barre niveleuse - eq. facultatif1 DE pour les traceurs latéraux - eq. facultatif1 DE pour le sélecteur hydraulique 4 fonctions - eq. facultatif | 1 DE pour la profondeur - eq. facultatif1 DE pour la barre niveleuse - eq. facultatif1 DE pour les traceurs latéraux - eq. facultatif1 DE pour le sélecteur hydraulique 4 fonctions - eq. facultatif | 1 DE pour la barre niveleuse1 DE pour la profondeur | 1 DE pour la barre niveleuse1 DE pour la profondeur | 1 DE pour la barre niveleuse1 DE pour la profondeur |
| Boîte de vitesses | DUPLEX | DUPLEX | DUPLEX | DUPLEX | DUPLEX | DUPLEX | DUPLEX | Duplex avec circulation d'huile | Duplex avec circulation d'huile | Duplex avec circulation d'huile |
| Type de sécurité | Limiteur à déclenchement | Limiteur à déclenchement | Limiteur à déclenchement | Limiteur à déclenchement | Limiteur à déclenchement | Limiteur à déclenchement | Limiteur à déclenchement | Limiteur à déclenchement | Limiteur à déclenchement | Limiteur à déclenchement |
| Fréquence(s) de rotation p.d.f. (min-1) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Fréquence(s) de rotation rotor (min-1) | 290 - 330 (après inversion) | 290 - 330 (après inversion) | 290 - 330 (après inversion) | 290 - 330 (après inversion) | 290 - 330 (après inversion) | 290 - 330 (après inversion) | 290 - 330 (après inversion) | 296 - 463 (après inversion) | 296 - 463 (après inversion) | 296 - 463 (après inversion) |
| Nombre de rotors | 10 | 12 | 14 | 10 | 12 | 14 | 16 | 10 | 12 | 14 |
| Déflecteurs latéraux | Réglables - Avec sécurité par ressort et double bras de maintien | Réglables - Avec sécurité par ressort et double bras de maintien | Réglables - Avec sécurité par ressort et double bras de maintien | Réglables - Avec sécurité par ressort et double bras de maintien | Réglables - Avec sécurité par ressort et double bras de maintien | Réglables - Avec sécurité par ressort et double bras de maintien | Réglables - Avec sécurité par ressort et double bras de maintien | Réglables - avec sécurité par ressort et double bras de maintien | Réglables - avec sécurité par ressort et double bras de maintien | Réglables - avec sécurité par ressort et double bras de maintien |
| Attelage | En chapes - Cat. 2 / 3N / 3 et 4N | En chapes - Cat. 2 / 3N / 3 et 4N | En chapes - Cat. 2 / 3N / 3 et 4N | En chapes - Cat. 2 / 3N / 3 et 4N | En chapes - Cat. 2 / 3N / 3 et 4N | En chapes - Cat. 2 / 3N / 3 et 4N | En chapes - Cat. 2 / 3N / 3 et 4N | En chapes - Cat. 2 / 3N / 3 et 4N | En chapes - Cat. 2 / 3N / 3 et 4N | En chapes - Cat. 2 / 3N / 3 et 4N |
| Poids (kg) env. - avec rouleau MAXICAGE Ø 520 mm | 1320 | 1365 | 1478 | 1430 | 1490 | 1618 | 1913 | 1615 | 1690 | 1830 |
| Poids (kg) env - avec rouleau MAXIPACKER Ø 535 mm | 1569 | 1658 | 1809 | 1679 | 1783 | 1949 | 2289 | 1865 | 1985 | 2160 |
| Poids (kg) env. - avec rouleau MEGAPACKER Ø 590 mm | 1611 | 1706 | 1871 | 1721 | 1831 | 2011 | 2341 | 1910 | 2030 | 2225 |
| Poids (kg) env. - avec rouleau PACKLINER Ø 592 mm - 125 mm | 1685 | 1779 | 1956 | 1795 | 1904 | 2096 | 2439 | 1980 | 2105 | 2310 |
| Poids (kg) env. - avec rouleau PACKLINER Ø 592 mm - 150 mm | 1672 | 1763 | 1937 | 1782 | 1888 | 2077 | 1970 | 2090 | 2290 | |
| Poids (kg) env. - avec rouleau STEELLINER Ø 550 mm - 125 mm | 1659 | 1762 | 1921 | 1769 | 1887 | 2061 | 1955 | 2090 | 2275 | |
| Poids (kg) env. - avec rouleau STEELLINER Ø 550 mm - 150 mm | 1625 | 1730 | 1889 | 1735 | 1855 | 2029 | 1920 | 2055 | 2240 | |
| Réglage de la profondeur de travail | Hydraulique | Hydraulique | Hydraulique | |||||||
| Barre niveleuse | De série - à réglage hydraulique | De série - à réglage hydraulique | De série - à réglage hydraulique |
