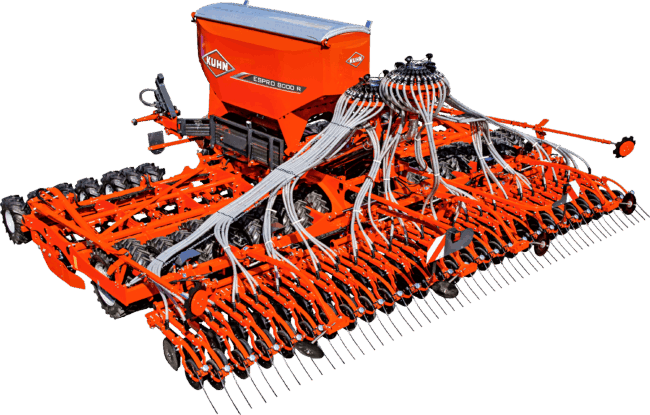

ESPRO
Die ESPRO-Universaldrillmaschine ist eine schlagkräftige, zuverlässige und universelle Maschine für vielfältige Einsätze - egal ob nach dem Pflug oder der Aussaat direkt in die Stoppeln. Dank CROSSFLEX-Säschienen wird auch bei hohen Geschwindigkeiten jedes Korn genau dort ablegen, wo es hingehört.
Eine Sämaschine, die leichtzügig und kraftstoffsparend ist? Der geringe Zugkraftbedarf der ESPRO ist insbesondere auf das spezielle Design des Reifenpackers vor den Säelementen zurückzuführen. Die ESPRO-Universaldrillmaschine arbeitet präzise bei hohen Fahrgeschwindigkeiten dank der CROSSFLEX-Säschiene, die jedes einzelne Korn da ablegt, wo es hingehört - und das bei Geschwindigkeiten bis zu 17 km/h.
Überzeugen Sie sich von ihrem einfachen Aufbau, ihrer ISOBUS-Kompatibilität und ihren einfachen Einstellungen.
Ihre Vorteile

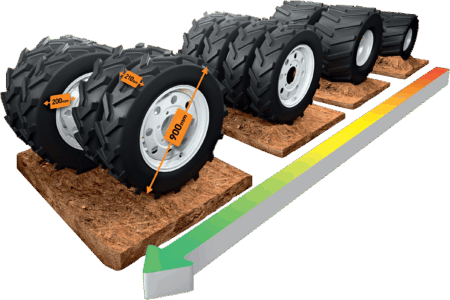

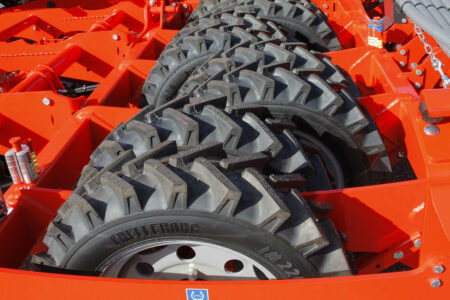

Eine Reihe Packerräder an der ESPRO-Sämaschine ist der Schlüssel für die Steigerung der Rentabilität Ihres Betriebs. Dank einer besonderen Anordnung der Räder wird ein Aufschieben von Erde vor dem Reifenpacker auf ein Minimum reduziert. Der Zugkraftbedarf und Kraftstoffverbrauch sind minimal, die Flächenleistung hoch. Der Rollwiderstand der Packerräder mit 900 mm Durchmesser ist gering, sodass im Vergleich zu kleineren Rädern weniger Zugkraft benötigt wird.
Gleichzeitig sind sie mit 210 mm relativ schmal und in einem Abstand von 85 mm angeordnet. Ihre geringe Breite hat noch einen anderen wichtigen Effekt: So lässt sich Wassererosion vorbeugen, hinterlassen sie doch breitere, nicht rückverfestigte Zwischenräume, wo Wasser nach Starkregenereignissen schnell in den Boden infiltrieren kann. Die Räder des Packers sind ausserdem um 200 mm nach vorne bzw. hinten versetzt. Das verhindert ein Aufschieben von Erde und reduziert folglich den Zugkraftbedarf. Weniger aufgestauter Boden vor den Reifen gewährleistet auch eine gleichmässige Sätiefe: Die Säschiene beginnt nicht zu springen.
Eine Reihe Frontpackerräder, Spurlockerer oder eine Schleppplanke als Sonderausrüstung können Ihnen gute Dienste erweisen. Sie ebnen den Boden vor den Bearbeitungsscheiben in zweireihiger Anordnung ein. Sie tragen zudem zu einer Kraftstoffersparnis bei und sorgen für eine gute Tragfähigkeit der Sämaschine in leichten Böden. Der Auflagedruck der Räder kann von der Traktorkabine aus eingestellt werden, so dass unter allen Einsatzbedingungen eine optimale Leistungsfähigkeit gewährleistet ist.

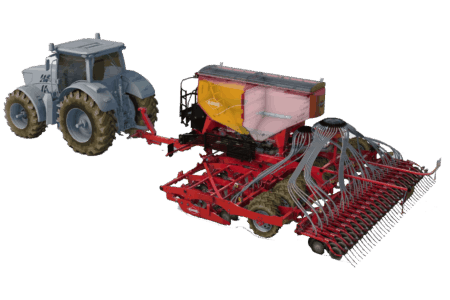

Die ESPRO RC verfügt über einen zweigeteilten Behälter und zwei Dosier- und Verteilsysteme. Damit kann gleichzeitig Dünger ausgebracht oder eine zweite Frucht vor dem Reifenpacker ausgesät werden. Das verschafft Ihnen so viel mehr Möglichkeiten!
Um eine Hauptfrucht auszusäen, wird der Behälter nur mit einer Saatgutsorte befüllt. Die Saatkörner passieren beide Dosiersysteme, werden jedoch im Verteilerkopf zusammengeführt und weiter zu der CROSSFLEX-Säschiene transportiert.
Sie können jedoch genauso gut eine Hauptfrucht säen und gleichzeitig Dünger ausbringen. Der Dünger wird dabei in Wurzelnähe zwischen zwei Reihen abgelegt. Um Ätzschäden zu vermeiden, ist die Ablagetiefe des Düngers einstellbar.
Sie können ausserdem zwei Feldfrüchte in verschiedenen Reihen in unterschiedlicher Tiefe aussäen. Diese Konfiguration eignet sich für Decksaaten und Mischsaaten.
Das gesamte Behältervolumen kann für zwei Sorten der gleichen Saat (konventionell und Hybrid z.B.) verwendet werden. Dies ermöglicht eine getrennte Dosierung aber gemeinsame Aussaat bei der Einzelkornablage einer Hauptfrucht.
Ein Teil des Behälters wird für die Hauptfrucht verwendet, während sich im anderen Teil der Dünger befindet, der in der Nähe der Saat abgelegt wird: Unterfussdüngung. Diese Möglichkeit bietet sich insbesondere für Elemente wie Phosphor an, die im Boden praktisch unbeweglich sind.
Vorne an der ESPRO-Sämaschine sorgen zwei Reihen Bearbeitungsscheiben dafür, dass der Boden gelockert und gut durchmischt wird. Sie gewährleisten überdies eine optimale, oberflächliche Einarbeitung der Ernterückstände. Dank des Scheibendurchmessers von 460 mm wird der Boden fein gekrümelt. Die gewölbte Form der Scheiben sorgt dafür, dass sie selbst in schwere Böden leicht eindringen und auch dort eine hervorragende Arbeit verrichten. Um Gewicht einzusparen und das Verstopfungsrisiko zu minimieren, sind sie paarweise an einem Scheibenarm befestigt. Die Scheibenlagerungen sind dauergeschmiert, komplett abgedichtet und somit völlig wartungsfrei.

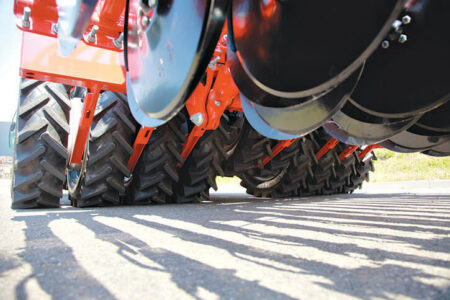

Die Reifen verfügen über ein perfektes Rechteckprofil, das für eine optimale Rückverfestigung über die gesamte Reifenbreite und jeder Saatreihe sorgt. Die tiefen Stollen krümeln die Erde und gewährleisten damit einen hohen Feinerdanteil.

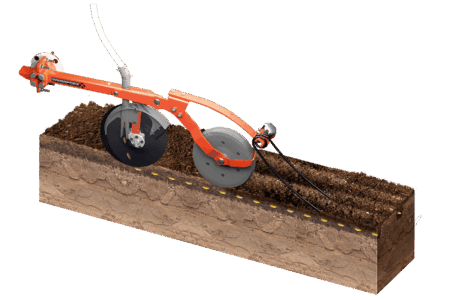

Die CROSSFLEX-Säschiene sorgt für die Einhaltung einer gleichmässigen Sätiefe unter nahezu allen Einsatzbedingungen und Arbeitsgeschwindigkeiten. Die Säelemente sind an der Säschiene, die ein spezielles Profil aufweist, über Gummiblöcke angebaut. Diese besondere Verbindung sorgt für eine präzise Einhaltung der Sätiefe unter allen Einsatzbedingungen und sogar bei hohen Fahrgeschwindigkeiten.
Die Andruckrollen sorgen dafür, dass die Feuchtigkeit infolge der Kapillarwirkung auf das Saatgut übertragen wird. Sie sorgen darüber hinaus für einen optimalen Bodenschluss der Körner hinter dem Säelement.
Der Saatstriegel bedeckt die Saatkörner mit Erde. Er lockert zudem die Erde und verhindert eine eventuelle Verschlämmung, die das Auflaufen der Körner verhindern würde.

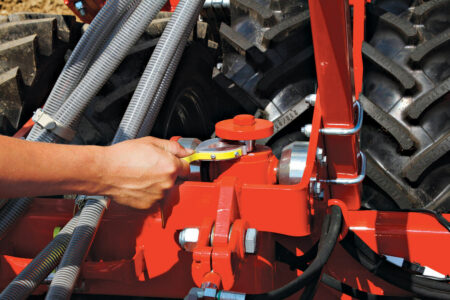

Die vorderen Bearbeitungsscheiben, die Sätiefe und der Schardruck werden eingestellt, indem Clips an den Hydraulikzylindern hinzugefügt werden. Dieses System ermöglicht es, sich Einstellungen für später zu notieren. Übrige Clips können an der Maschine verstaut werden. Die Zylinder für die Sätiefe und den Schardruck liegen nah beieinander und sind einfach zugänglich, ohne dass der Fahrer sich umständlich zwischen Maschinenteile zwängen muss.

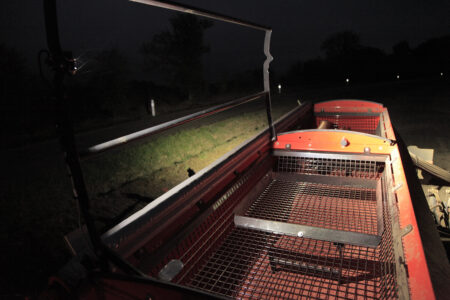

Die Saatgutbehälter aller ESPRO-Modelle sind von vorne über eine klappbare Leiter zugänglich. Grosse Behälteröffnungen und niedrige Füllhöhen erleichtern bei allen ESPRO-Modellen die Befüllung mit Big-bags oder Frontlader. Entsprechende Plattformen ermöglichen Ihnen, den Behälter auch von Hand mit Säcken zu befüllen. Über eine Klappe am Behälterboden lassen sich Restmengen sehr schnell entleeren. Zwei Sensoren im Behälter überwachen kontinuierlich den Füllstand. Die aktuelle Füllhöhe wird am Bildschirm des Bedienterminals angezeigt. Je nach Saatguttyp und -grösse können die Sensoren zwischen drei verschiedenen Positionen versetzt werden - und das sogar bei vollem Behälter.

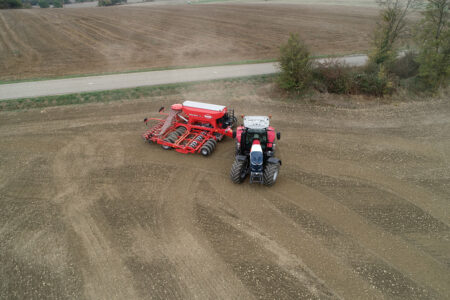

Ein automatisches, vorprogrammiertes Vorgewende-Management wurde in die Terminals integriert, um das Wenden am Feldrand schnell und einfach zu gestalten. Sie bestimmen selbst, wann die Dosiereinheit stoppen soll und wann die Säelemente nach dem Vorgewende wieder abgelassen werden. Nachdem Sie die Einstellungen vorgenommen haben, einfach Knopf drücken und Vorgewende-Sequenz starten.
Ausstattung
Viele verschiedene Serien- und Sonderausrüstungen sind für die vielseitige Baureihe der ESPRO R und ESPRO RC Sämaschinen erhältlich

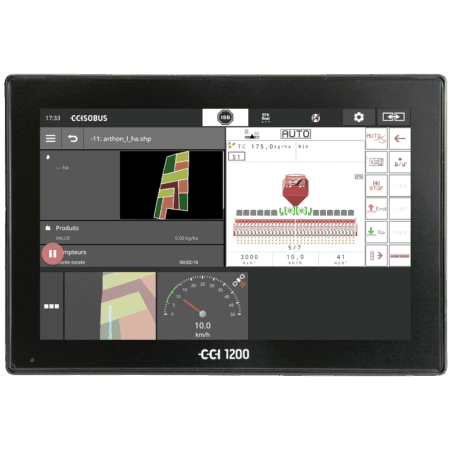

Bei der Entwicklung des von der AEF zertifizierten ISOBUS-Terminals CCI 1200 waren drei Zielsetzungen massgeblich: Es sollte maximal leistungsfähig, sehr gut lesbar und vielseitig sein. Entstanden ist ein Terminal mit einem 12,1“ / 30,5 cm grossen, blendfreien Touchscreen, der eine intuitive Bedienung Ihrer Maschinen erlaubt. Alle Informationen, die für den Fahrer während der Arbeit wichtig sind, können in verschiedenen Formaten angezeigt werden (Hoch- und Querformat, Maxi-View, Mini-View, 2 UTs,…). Zu den innovativsten Funktionen gehören das Section Control, die Dosiermengenverstellung mithilfe von Applikationskarten oder Biomassesensoren sowie die Spurführungshilfe – alles auf der Grundlage von GPS-Daten. Abgerundet wird der Bedienkomfort durch die Anschlussmöglichkeit von einer oder zwei Videokameras.

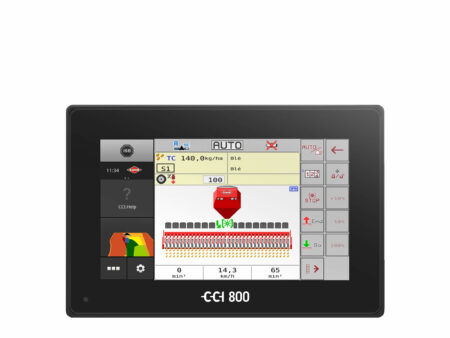

Das von der AEF zertifizierte ISOBUS-Terminal CCI 800 hat ein 8“/20,3 cm grosses Display. Darauf werden die wesentlichen Informationen in einer Hauptanwendung und Miniviews an der Seite dargestellt. Durch Anklicken einer der Miniviews wechselt diese auf gross und wird als Hauptansicht dargestellt. Dieses Terminal bietet die gleichen Anwendungen wie das CCI-Terminal 1200. Zu den innovativsten Anwendungen gehört das Section Control, die Mengenverstellung auf der Grundlage von Applikationskarten oder Biomassesensoren sowie die Parallelfahrhilfe – alles GPS gestützt! Abgerundet wird der Bedienkomfort durch die Anschlussmöglichkeit von einer oder zwei Kameras.

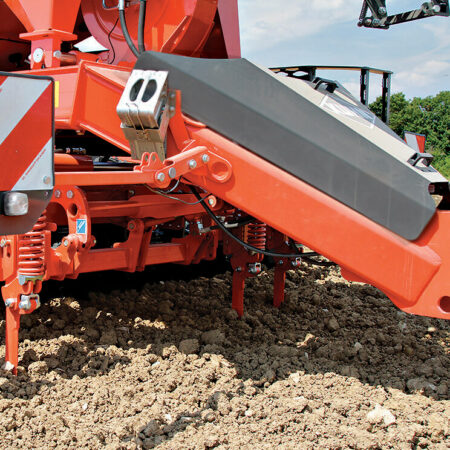

Bis zu zwei Paar Spurlockerer können hinter den Traktorrädern angebracht werden. Ein intelligentes Klappsystem sorgt für eine schnelle Einklappung am Vorgewende. Die Spurlockerer verfügen serienmässig über eine Hartmetallbeschichtung und sind daher sehr verschleissfest.

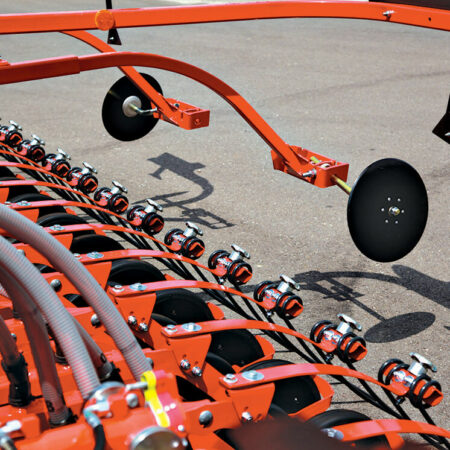

Über eine separate Befestigung können die Vorauflaufmarkierer hinter jedem Säelement montiert und so an verschiedene Breiten von Fahrgassen angepasst werden. Sehr vorteilhaft für Lohnunternehmer! Da sie zudem von der Säschiene unabhängig sind, beeinflussen sie weder die Aussaatqualität noch den Schardruck. Die Vorauflaufmarkierer sind bei allen ESPRO-Modellen als Sonderausrüstung erhältlich.

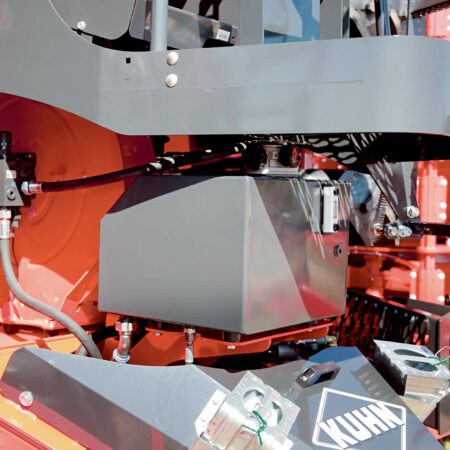

Die ESPRO-Sämaschinen sind auf der einen Seite mit einem Hydraulikblock ausgerüstet. Dieser kann über das Load-Sensing-System des Traktors oder mit kontinuierlichem Durchfluss versorgt werden, um den Ölkreislauf möglichst effizient zu nutzen. Für das hydraulische Gebläse zur Saatgutverteilung ist eine Extra-Ölleitung mit kontinuierlichem Ölkreislauf vorhanden. Als Sonderausrüstung kann eine Zapfwellenpumpe aufgesteckt werden.

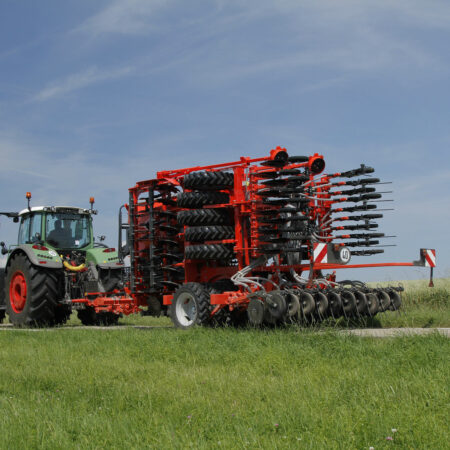

Der mittlere Teil des Reifenpackers wird für den Strassentransport ausgehoben. Die äusseren Räder fahren über alle Unebenheiten in der Mitte der Strasse und die gebremsten Räder gewährleisten einen einwandfreien Strassenkontakt. 40% der Räder bleiben auf der Strasse, um die Fahrstabilität der Maschine während des Transports zu gewährleisten.
Die ESPRO-Sämaschine ist mit einer Druckluftbremse ausgerüstet und darf deshalb bis zu 40 km/h schnell auf der Strasse fahren - selbst mit vollem Behälter (je nach Landesvorschriften).

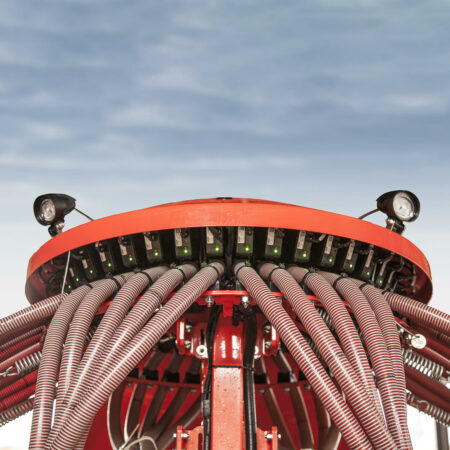

Eine Warn- und Beleuchtungseinrichtung gehört zur Serienausstattung. Sie entspricht den gesetzlichen Vorschriften in den jeweiligen Ländern, in denen die ESPRO-Sämaschine eingesetzt wird. Für die Arbeit bei Dunkelheit sind serienmässig LED-Arbeitscheinwerfer vorhanden. Das Set besteht aus zwei hinteren Scheinwerfern, die die Säschiene und die seitlichen Spuranreisser beleuchten. Auch unter und im Behälter befinden sich Leuchten, die über einen Schalter am Behälter ein- und ausgeschaltet werden können. Am Maschinenheck kann eine Kamera befestigt werden, die bei Wendemanövern äusserst hilfreich ist. Sie liefert hochauflösende Bilder, die am Terminal-Display in der Traktorkabine angezeigt werden.

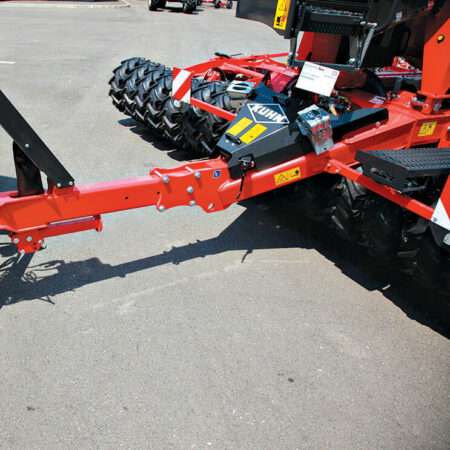

Die ESPRO-Sämaschinen sind über eine Teleskopdeichsel für den Unterlenkeranbau am Traktor angebaut. Im Vergleich zu einer Deichsel mit nur einem Zugpunkt bietet diese Lösung eine bessere Wendigkeit. Ausserdem erfolgen An- und Abbau schneller und die Maschine hat eine flexible Gesamtlänge, da die Deichsel bei den 4- und 6-Meter-Modellen in drei verschiedenen Positionen und beim 3-Meter-Modell in zwei verschiedenen Positionen eingestellt werden kann. Die Länge kann an das Frontgerät und an die Traktorräder angepasst werden. Dabei sind Einzel- oder Doppelräder möglich.
Spezifikation
| ESPRO 3000 | ESPRO 4000 R | ESPRO 4000 RC | ESPRO 6000 R | ESPRO 6000 RC | ESPRO 8000 R | |
|---|---|---|---|---|---|---|
| Arbeitsbreite (m) | 3,00 | 4,00 | 4,00 | 6,00 | 6,00 | 8,00 |
| Transportbreite (m) | 3,00 | 3,00 | 3,00 | 3,00 | 3,00 | 3,00 |
| Transportlänge (m) - ohne Ausrüstungen | 7,80 | 8,20 | 9,00 | 8,90 | 9,50 | 9,50 |
| Gewicht (kg), ca. | 3.700 | 5.500 | 6.000 | 8.000 | 9.200 | 10.800 |
| Anbau | Unterlenkeranbau Kat. 3 | Unterlenkeranbau Kat. 3 | Unterlenkeranbau Kat. 3 | Unterlenkeranbau Kat. 3 | ||
| Erforderliche Hydraulikanschlüsse am Traktor | 1 EW Steuergerät für den Gebläseantrieb (ausser bei Vario-Antrieb), 1 EW Steuergerät für den hydraulischen Steuerblock, 1 freier Rücklauf (für Steuerblock und Gebläse gleichzeitig)ESPRO 3000 : 1 DW Steuergerät für Umstellung in Transportposition | 1 EW Steuergerät für den Gebläseantrieb (ausser bei Vario-Antrieb), 1 EW Steuergerät für den hydraulischen Steuerblock, 1 freier Rücklauf (für Steuerblock und Gebläse gleichzeitig)ESPRO 3000 : 1 DW Steuergerät für Umstellung in Transportposition | 1 EW Steuergerät für den Gebläseantrieb (ausser bei Vario-Antrieb), 1 EW Steuergerät für den hydraulischen Steuerblock, 1 freier Rücklauf (für Steuerblock und Gebläse gleichzeitig) | 1 EW Steuergerät für den Gebläseantrieb (ausser bei Vario-Antrieb), 1 EW Steuergerät für den hydraulischen Steuerblock, 1 freier Rücklauf (für Steuerblock und Gebläse gleichzeitig)ESPRO 3000 : 1 DW Steuergerät für Umstellung in Transportposition | 1 EW Steuergerät für den Gebläseantrieb (ausser bei Vario-Antrieb), 1 EW Steuergerät für den hydraulischen Steuerblock, 1 freier Rücklauf (für Steuerblock und Gebläse gleichzeitig) | 1 EW Steuergerät für den Gebläseantrieb (ausser bei Vario-Antrieb), 1 EW Steuergerät für den hydraulischen Steuerblock, 1 freier Rücklauf (für Steuerblock und Gebläse gleichzeitig)ESPRO 3000 : 1 DW Steuergerät für Umstellung in Transportposition |
| Erforderliche Traktorleistung (kW/PS) | 74/100 | 117/160 | 132/180 | 147/200 | 198/270 | 198/270 |
| ESPRO 3000 | ESPRO 4000 R | ESPRO 4000 RC | ESPRO 6000 R | ESPRO 6000 RC | ESPRO 8000 R | |
|---|---|---|---|---|---|---|
| Behältervolumen (l) | 2500 | 3500 | 4000 (2400/1600) | 3500 | 5500 (2750/2750) | 5500 |
| Einfüllhöhe (cm), ca. | 240 | 265 | 280 | 265 | 315 | 315 |
| Behälteröffnung (cm), ca. | 125 x 263 | 88 x 324 | 88 x 324 | 88 x 324 | 88 x 359 | 88 x 359 |
| Einlegesieb | Serie | Serie | Serie | Serie | Serie | Serie |
| Rollplane | Serie | Serie | Serie | Serie | Serie | Serie |
| Entleerungs- und Abdrehmulden | Serie | Serie | Serie | Serie | Serie | Serie |
| Behälterabtrennung | 60/40 | 50/50 |
| ESPRO 3000 | ESPRO 4000 R | ESPRO 4000 RC | ESPRO 6000 R | ESPRO 6000 RC | ESPRO 8000 R | |
|---|---|---|---|---|---|---|
| Dosierung | zentrale Dosiereinheit mit elektrischem Antrieb, volumetrischer Zellenraddosierung und ausschaltbarem Rührwerk | zentrale Dosiereinheit mit elektrischem Antrieb, volumetrischer Zellenraddosierung und ausschaltbarem Rührwerk | zentrale Dosiereinheit mit volumetrischer Zellenraddosierung u. ausschaltbarem Rührwerk | zentrale Dosiereinheit mit elektrischem Antrieb, volumetrischer Zellenraddosierung und ausschaltbarem Rührwerk | zentrale Dosiereinheit mit volumetrischer Zellenraddosierung u. ausschaltbarem Rührwerk | zentrale Dosiereinheit mit elektrischem Antrieb, volumetrischer Zellenraddosierung und ausschaltbarem Rührwerk |
| Anzahl Dosiergeräte | 1 | 1 | 2 | 1 | 2 | 2 |
| Sperrschieber zwischen Behälter und Dosiergerät | Serie | Serie | Serie | Serie | Serie | Serie |
| ESPRO 3000 | ESPRO 4000 R | ESPRO 4000 RC | ESPRO 6000 R | ESPRO 6000 RC | ESPRO 8000 R | |
|---|---|---|---|---|---|---|
| Anzahl Bodenlockerungsscheiben | 24 | 32 | 32 | 48 | 48 | 64 |
| Durchmesser der Bodenlockerungsscheiben (mm) | Durchmesser 460 – Dicke 5 | Durchmesser 460 – Dicke 5 | Durchmesser 460 – Dicke 5 | Durchmesser 460 – Dicke 5 | Durchmesser 460 – Dicke 5 | Durchmesser 460 – Dicke 5 |
| Anzahl Räder (am Reifenpacker) | 10 | 13 | 13 | 20 | 20 | 26 |
| Radabmessungen (Reifenpacker) (mm) | 900 x 215 | 900 x 215 | 900 x 215 | 900 x 215 | 900 x 215 | 900 x 215 |
| Versatz der Räder am Reifenpacker (mm) | 200 | 200 | 200 | 200 | 200 | 200 |
| ESPRO 3000 | ESPRO 4000 R | ESPRO 4000 RC | ESPRO 6000 R | ESPRO 6000 RC | ESPRO 8000 R | |
|---|---|---|---|---|---|---|
| Reihenzahl | 20 | 26 | 40 | 52 | ||
| Reihenweite (cm) | 15 | 15,38 | 15 | 15,38 | ||
| Säelement-Typ | CROSSFLEX -Säelement mit hydraulischer Einstellung von Schardruck und Tiefenbegrenzung - versetzt angeordnete Doppelscheibenschare mit beschichteten Abstreifern u. Saatstriegel | CROSSFLEX -Säelement mit hydraulischer Einstellung von Schardruck und Tiefenbegrenzung - versetzt angeordnete Doppelscheibenschare mit beschichteten Abstreifern u. Saatstriegel | CROSSFLEX - Säelement mit hydraulischer Einstellung von Schardruck und Tiefenbegrenzung - versetzt angeordnete Doppelscheibenschare mit beschichteten Abstreifern u. Saatstriegel | CROSSFLEX -Säelement mit hydraulischer Einstellung von Schardruck und Tiefenbegrenzung - versetzt angeordnete Doppelscheibenschare mit beschichteten Abstreifern u. Saatstriegel | CROSSFLEX - Säelement mit hydraulischer Einstellung von Schardruck und Tiefenbegrenzung - versetzt angeordnete Doppelscheibenschare mit beschichteten Abstreifern u. Saatstriegel | CROSSFLEX -Säelement mit hydraulischer Einstellung von Schardruck und Tiefenbegrenzung - versetzt angeordnete Doppelscheibenschare mit beschichteten Abstreifern u. Saatstriegel |
| Reihenzahl / Reihenweite (cm) | 26 / 15,38 | 40 / 15 |
| ESPRO 3000 | ESPRO 4000 R | ESPRO 4000 RC | ESPRO 6000 R | ESPRO 6000 RC | ESPRO 8000 R | |
|---|---|---|---|---|---|---|
| Bedienterminal | ISOBUS-Maschine: Bedienterminal CCI oder ISOBUS Traktorterminal | ISOBUS-Maschine: Bedienterminal CCI oder ISOBUS Traktorterminal | ISOBUS-Maschine: Bedienterminal CCI oder ISOBUS Traktorterminal | ISOBUS-Maschine: Bedienterminal CCI oder ISOBUS Traktorterminal | ISOBUS-Maschine: Bedienterminal CCI oder ISOBUS Traktorterminal | ISOBUS-Maschine: Bedienterminal CCI oder ISOBUS Traktorterminal |
| Überwachungsfunktionen | Mindestmenge im Saatgutbehälter, Gebläseantrieb, Dosiergeräteantrieb | Mindestmenge im Saatgutbehälter, Gebläseantrieb, Dosiergeräteantrieb | Mindestmenge im Saatgutbehälter, Gebläseantrieb, Dosiergeräteantrieb | Mindestmenge im Saatgutbehälter, Gebläseantrieb, Dosiergeräteantrieb | Mindestmenge im Saatgutbehälter, Gebläseantrieb, Dosiergeräteantrieb | Mindestmenge im Saatgutbehälter, Gebläseantrieb, Dosiergeräteantrieb |
| Elektronische Saatmengenverstellung | Serie | Serie | Serie | Serie | Serie | Serie |
| Vordosierung und Nachlauf | Serie | Serie | Serie | Serie |
| ESPRO 3000 | ESPRO 4000 R | ESPRO 4000 RC | ESPRO 6000 R | ESPRO 6000 RC | ESPRO 8000 R | |
|---|---|---|---|---|---|---|
| Hintere Beleuchtung und Warntafeln | Serie | Serie | Serie | Serie | ||
| Radar zur Geschwindigkeitserfassung | Serie | Serie | Serie | Serie | Serie | Serie |
| Beleuchtung im Behälter und an der Dosiereinheit | Serie | Serie | Serie | Serie | ||
| Elektronische Waage mit Auffangsack für die Abdrehprobe | Serie | Serie | Serie | Serie | Serie | Serie |
| LED-Arbeitsscheinwerfer | Serie | Serie | Serie | Serie | ||
| Beleuchtung (hinten u. seitlich) – LED-Arbeitsscheinwerfer – Beleuchtung im Behälter u. an der Dosiereinheit | Serie | Serie |
| ESPRO 3000 | ESPRO 4000 R | ESPRO 4000 RC | ESPRO 6000 R | ESPRO 6000 RC | ESPRO 8000 R | |
|---|---|---|---|---|---|---|
| Reihenzahl / Reihenweite (cm) | 13 / 30,77 | 20 / 30 |
