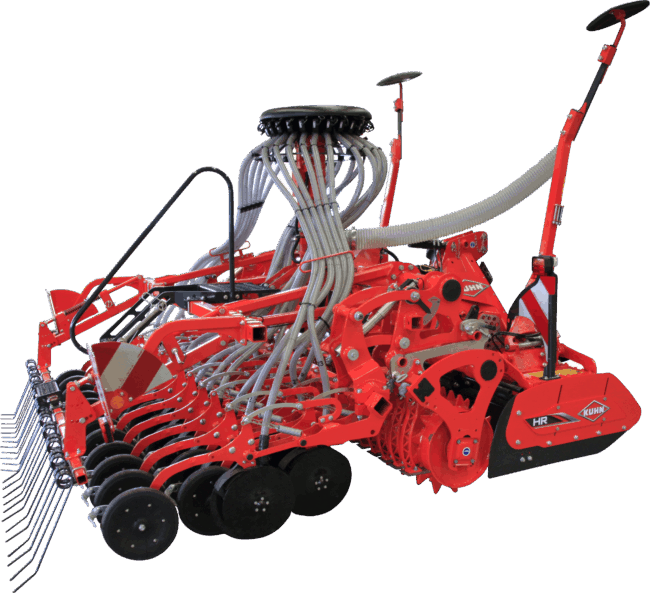

BTF - BTFR
Diese pneumatische Aufbausämaschine ist als starre sowie klappbare Säschiene mit 3,00 bis 6,00 Metern Arbeitsbreite erhältlich. In Verbindung mit einer Kreiselegge und dem Fronttank TF 1512 ergibt sich eine schlagkräftige Sämaschine. Diese ist mit SEEDFLEX-Säelementen ausgestattet.
Entwickelt für Bestellkombinationen mit Kreiseleggen, können die Säschienen BTF (starr) und BTFR (klappbar) sowohl für die konservierende Bodenbearbeitung, als auch nach dem Pflug eingesetzt werden. In Verbindung mit einem Fronttank reduziert sich die Belastung der Hinterachse des Traktors beträchtlich: Das Gespann bekommt einen günstigen Schwerpunkt.
Ihre Vorteile
Die Doppelscheiben mit einem Versatz von 41 mm sorgen für eine perfekte Öffnung der Saatrille. Die Scheiben sind an Parallelogrammen befestigt und in zwei Reihen angeordnet, jedes Säelement verfügt über eine Andruckrolle zur Einhaltung der Sätiefe. Ein Scharschritt von 35 cm zwischen den beiden Reihen sorgt dafür, dass die SEEDFLEX-Säelemente unter extremen Bedingungen eingesetzt werden können. Ein Schardruck von 45 kg wird in beiden Reihen eingehalten. Die Körner werden von einer Führung bis zum Rillengrund begleitet, so dass eine gleichmässige Ablagetiefe stets eingehalten wird.
Das VENTA-System des Fronttanks TF 1512 ist für seinen einfachen Aufbau sowie seine exakte und gleichmässige Dosierung von Körnern aller Grössen bekannt. Dieses zentrale Dosiersystem verfügt über ein Zellenrad für grosse Körner (Weizen, Gerste, Erbsen, Bohnen usw.) sowie ein Feinsärad für kleine Körner (Raps, Luzerne usw.) Das System ermöglicht Ausbringmengen von 1 bis 430 kg/ha. Ein elektrischer Antrieb ermöglicht die Saatmengenverstellung während der Fahrt, entweder "stufenlos" manuell oder via GPS, ohne dass der Fahrer vom Traktor absteigen muss. Dieses zuverlässige, robuste System ist im Übrigen wartungsfrei.
Vom Fahrersitz aus können Sie hydraulisch die Sätiefe, den Schardruck und den Aushub der Säschiene einstellen. Die Einstellungen erfolgen auf diese Weise schnell und präzise. Sie können ausserdem eine Überfahrt mit der Maschine ohne zu säen durchführen, wenn es die Bodenbedingungen verlangen. Zwei Zylinder mit Distanzstücken werden für die Einstellung der Sätiefe und des Schardrucks verwendet.
Es ist einfach, die Säleiste ohne Werkzeug zu an- und abkuppeln. Die Kreiselegge kann aufgrund des hydraulischen Hebesystems der Säleiste, das es ermöglicht, einen samenfreien Durchgang ohne Abkuppeln durchzuführen, auch solo eingesetzt werden. Da die Säleiste am Walzenrahmen befestigt ist, ist eine Nachjustierung der Sätiefe bei Änderung der Arbeitstiefe der Kreiselegge nicht erforderlich!
Die BTF und BTFR Säschienen sind mit einem abbaubaren Transport-Fahrgestell und halbautomatischen Kupplern ausgerüstet. Die Umstellung von der Transport- in die Arbeitsstellung ist sehr einfach und schnellstens erledigt. Das Transport-Fahrgestell trägt einen Teil des Gewichts der Bestellkombination während des Transports. Die maximal zulässige Hinterachslast und das zulässige Gesamtgewicht des Traktors werden nicht überschritten. Die Doppelräder am Fahrgestell sind schwenkbar und haben einen grossen Durchmesser. Halbautomatische Kuppler sorgen für einen einfachen An- und Abbau des Fahrgestells. Vor den Feldarbeiten wird das Fahrgestell am Feldrand abgestellt, um zusätzliche Belastungen zu vermeiden. Währen der Strassenfahrt wird der hydraulische Oberlenker auf Schwimmstellung geregelt, um eine grösstmögliche Abfederung von Stössen zu gewährleisten.
Die starren BTF- und klappbaren BTFR-Sägebalken sind für Drillkombinationen mit Kreiseleggen konzipiert und funktionieren sowohl im gepflügten als auch im min-bearbeiteten Zustand. In Kombination mit einem Fronttrichter wird die Hinterachslast des Traktors reduziert, was zu einer besseren Balance zwischen Traktor und Maschine führt. Sie erhalten auch die SEEDFLEX-Technologie, die eine besonders hochwertige Aussaat gewährleistet.
Ausstattung
Elektronische Ausrüstungen für die Säschienen BTF und BTFR können die Bedienerfreundlichkeit und Präzision bei der Aussaat und Fahrgassenanlage steigern.
VISTAFLOW ist ein intelligentes Fahrgassenventil, das den Saatguttransport in den Säleitungen überwacht. Wird der Verteilerkopfeiner Sämaschine in allen Reihen mit einem VISTAFLOW-Fahrgassenventil ausgerüstet, können alle Fahrgassenrhythmen geschaltet und der Saatguttransport in allen Reihen überwacht werden.
Spezifikation
| BTF 3030-24 | BTFR 4000 27 DD | BTFR 4000 32 DD | BTF 4030-28 | BTF 4030-32 | BTFR 4500 36 DD | BTFR 4500 30 DD | BTFR 5000 33 DD | BTFR 5000 40 DD | BTFR 6030-40 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Arbeitsbreite (m) | 3,00 | 4.00 | 4.00 | 4,00 | 4,00 | 4.50 | 4.50 | 4.95 | 5.00 | 6,00 |
| Transportbreite (m) | 3,00 | 3.00 | 3.00 | 4,00 | 4,00 | 3.00 | 3.00 | 3.00 | 3.00 | 3,00 |
| Gewicht (kg), ca. | 750 | 965 | 1040 | 1.100 | 1.140 | 1175 | 1070 | 1200 | 1300 | 1620 |
| Tragrahmen Säschiene | starr | klappbar, Dreipunktanbau Kat. 2 | klappbar, Dreipunktanbau Kat. 2 | starr | starr | klappbar, Dreipunktanbau Kat. 2 | klappbar, Dreipunktanbau Kat. 2 | klappbar, Dreipunktanbau Kat. 2 | klappbar, Dreipunktanbau Kat. 2 | |
| Erforderliche Hydraulikanschlüsse am Traktor | 1 DW Steuergerät für die Spuranreisser | 1 DW Steuergerät für die Betätigung der Spuranreisser und den Aushub der Säschiene1 DW Steuergerät für die Klappung von Saatstriegel und Säschiene | 1 DW Steuergerät für die Betätigung der Spuranreisser und den Aushub der Säschiene1 DW Steuergerät für die Klappung von Saatstriegel und Säschiene | 1 DW Steuergerät für die Spuranreisser | 1 DW Steuergerät für die Spuranreisser | 1 DW Steuergerät für die Betätigung der Spuranreisser und den Aushub der Säschiene1 DW Steuergerät für die Klappung von Saatstriegel und Säschiene | 1 DW Steuergerät für die Betätigung der Spuranreisser und den Aushub der Säschiene1 DW Steuergerät für die Klappung von Saatstriegel und Säschiene | 1 DW Steuergerät für die Betätigung der Spuranreisser und den Aushub der Säschiene1 DW Steuergerät für die Klappung von Saatstriegel und Säschiene | 1 DW Steuergerät für die Betätigung der Spuranreisser und den Aushub der Säschiene1 DW Steuergerät für die Klappung von Saatstriegel und Säschiene |
| BTF 3030-24 | BTFR 4000 27 DD | BTFR 4000 32 DD | BTF 4030-28 | BTF 4030-32 | BTFR 4500 36 DD | BTFR 4500 30 DD | BTFR 5000 33 DD | BTFR 5000 40 DD | BTFR 6030-40 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Bodenbearbeitungsgerät | HR 3020 / 3030 / 3040 / CD 3020 | HRB 403 DR - HR 4004 DR | HRB 403 DR - HR 4004 DR | HR 4020 / HR 4030 / HR 4040 | HR 4020 / HR 4030 / HR 4040 | HRB 453 DR - HR 4504 DRC | HRB 453 DR - HR 4504 DRC | HRB 503 DR - HR 5004 DRC | HRB 503 DR - HR 5004 DRC | HR 6040 RCS |
| BTF 3030-24 | BTFR 4000 27 DD | BTFR 4000 32 DD | BTF 4030-28 | BTF 4030-32 | BTFR 4500 36 DD | BTFR 4500 30 DD | BTFR 5000 33 DD | BTFR 5000 40 DD | BTFR 6030-40 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Fronttank | TF 1512 ISOBUS (mit Verbindungsrohr 1286862) oder QS-2 (mit Verbindungsrohr 1286865) - siehe Kompatibilitätstabelle | TF1512 ISOBUS (mit Verbindungsrohr 1286862),TF 1512 QS-2 und TF 1500 QS-2: siehe Kompatibilitätstabelle | TF1512 ISOBUS (mit Verbindungsrohr 1286862),TF 1512 QS-2 und TF 1500 QS-2: siehe Kompatibilitätstabelle | TF 1512 ISOBUS (mit Verbindungsrohr 1286862) oder QS-2 (mit Verbindungsrohr 1286865) - siehe Kompatibilitätstabelle | TF 1512 ISOBUS (mit Verbindungsrohr 1286862) oder QS-2 (mit Verbindungsrohr 1286865) - siehe Kompatibilitätstabelle | TF1512 ISOBUS (mit Verbindungsrohr 1286862),TF 1512 QS-2 und TF 1500 QS-2: siehe Kompatibilitätstabelle | TF1512 ISOBUS (mit Verbindungsrohr 1286862),TF 1512 QS-2 und TF 1500 QS-2: siehe Kompatibilitätstabelle | TF1512 ISOBUS (mit Verbindungsrohr 1286862),TF 1512 QS-2 und TF 1500 QS-2: siehe Kompatibilitätstabelle | TF1512 ISOBUS (mit Verbindungsrohr 1286862),TF 1512 QS-2 und TF 1500 QS-2: siehe Kompatibilitätstabelle | nur mit TF 1512 ISOBUS |
| BTF 3030-24 | BTFR 4000 27 DD | BTFR 4000 32 DD | BTF 4030-28 | BTF 4030-32 | BTFR 4500 36 DD | BTFR 4500 30 DD | BTFR 5000 33 DD | BTFR 5000 40 DD | BTFR 6030-40 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Anzahl Schaltelemente | 2x2 Schaltelemente bei symmetrischen oder asymmetrischen Rhythmen | 2x2 Schaltelemente bei symmetrischen oder asymmetrischen Rhythmen | 2x2 Schaltelemente bei symmetrischen oder asymmetrischen Rhythmen | 2x2 Schaltelemente bei symmetrischen oder asymmetrischen Rhythmen | 2x2 Schaltelemente bei symmetrischen oder asymmetrischen Rhythmen | 2x2 Schaltelemente bei symmetrischen oder asymmetrischen Rhythmen | 2x2 Schaltelemente bei symmetrischen oder asymmetrischen Rhythmen | 2x2 Schaltelemente bei symmetrischen oder asymmetrischen Rhythmen | 2x2 Schaltelemente bei symmetrischen oder asymmetrischen Rhythmen | 2x2 Schaltelemente bei symmetrischen oder asymmetrischen Rhythmen |
| Halbseitenabschaltung | Sonderausrüstung | Sonderausrüstung - Montage nur im Werk möglich | Sonderausrüstung - Montage nur im Werk möglich | Sonderausrüstung | Sonderausrüstung | Sonderausrüstung - Montage nur im Werk möglich | Sonderausrüstung - Montage nur im Werk möglich | Sonderausrüstung - Montage nur im Werk möglich | Sonderausrüstung - Montage nur im Werk möglich | |
| Manuelle Reihenabschaltung | Serie | Serie | Serie | Serie | Serie | Serie | Serie | Serie | Serie | Serie |
| Mögliche Fahrgassenrhythmen | 12 - 16 - 18 - 20 - 24 - 28 - 32 | 12 - 16 - 18 - 20 - 24 - 28 - 32 | 12 - 15 - 18 - 21 - 24 - 27 - 36 | 12 - 15 - 18 - 21 - 24 - 27 - 36 | 15 - 20 - 25 - 30 - 35 | 15 - 20 - 25 - 30 - 35 |
| BTF 3030-24 | BTFR 4000 27 DD | BTFR 4000 32 DD | BTF 4030-28 | BTF 4030-32 | BTFR 4500 36 DD | BTFR 4500 30 DD | BTFR 5000 33 DD | BTFR 5000 40 DD | BTFR 6030-40 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Reihenzahl | 24 | 27 | 32 | 28 | 32 | 36 | 30 | 33 | 40 | 40 |
| Reihenweite (cm) | 12,5 | 15 | 12,5 | 14,3 | 12,5 | 12,5 | 15 | 15 | 12,5 | 15 |
| Säelement-Typ | SEEDFLEX-Doppelscheibenschare, mit Parallelogrammaufhängung, Scharschritt 35 cm | SEEDFLEX-Doppelscheibenschare, 2-reihig, mit Parallelogrammaufhängung, Scharschritt 35 cm | SEEDFLEX-Doppelscheibenschare, 2-reihig, mit Parallelogrammaufhängung, Scharschritt 35 cm | SEEDFLEX-Doppelscheibenschare, mit Parallelogrammaufhängung, Scharschritt 35 cm | SEEDFLEX-Doppelscheibenschare, mit Parallelogrammaufhängung, Scharschritt 35 cm | SEEDFLEX-Doppelscheibenschare, 2-reihig, mit Parallelogrammaufhängung, Scharschritt 35 cm | SEEDFLEX-Doppelscheibenschare, 2-reihig, mit Parallelogrammaufhängung, Scharschritt 35 cm | SEEDFLEX-Doppelscheibenschare, 2-reihig, mit Parallelogrammaufhängung, Scharschritt 35 cm | SEEDFLEX-Doppelscheibenschare, 2-reihig, mit Parallelogrammaufhängung, Scharschritt 35 cm | SEEDFLEX-Doppelscheibenschare, 2-reihig, mit Parallelogrammaufhängung,Scharschritt 35 cm |
| Andruck- und Tiefenführungsrollen | Serie | Serie | Serie | Serie | Serie | Serie | Serie | Serie | Serie | Serie |
| Scheibenschare mit beschichteten Innenabstreifern | Serie | Serie | Serie | Serie | Serie | Serie | Serie | Serie | Serie | Serie |
| Sätiefeneinstellung | zentrale, manuelle Einstellung | zentrale, manuelle Einstellung | zentrale, manuelle Einstellung | zentrale, manuelle Einstellung | zentrale, manuelle Einstellung | zentrale, manuelle Einstellung | zentrale, manuelle Einstellung | zentrale, manuelle Einstellung | zentrale, manuelle Einstellung | hydraulisch über Distanzclips |
| BTF 3030-24 | BTFR 4000 27 DD | BTFR 4000 32 DD | BTF 4030-28 | BTF 4030-32 | BTFR 4500 36 DD | BTFR 4500 30 DD | BTFR 5000 33 DD | BTFR 5000 40 DD | BTFR 6030-40 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Abstellstützen | Serie | Serie | Serie | Serie | Serie | Serie | Serie | Serie | Serie |
