HR 104-1004 / HRB 102-103

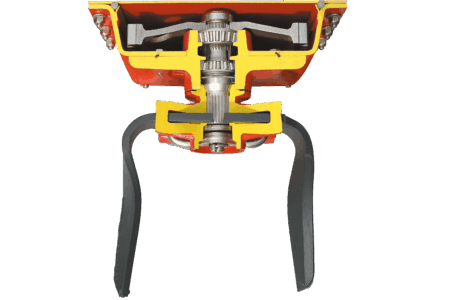

Der leistungsfähige Antriebsstrang der Kreisel ist komplett durch eine stabile Getriebewanne geschützt. Getriebewanne, Lager und Zinkenträger bilden eine kompakte und sehr robuste Einheit, die eine höchste Formbeständigkeit gewährleisten. Die Getriebewanne ist hochsolide und wartungsfrei. Da die Zahnräder aus vergütetem Schmiedestahl nach unten gewölbt sind, entsteht keine Hebelwirkung auf die Lager. Die Kegelrollenlager sind wartungsfrei und perfekt im einteiligen Lagergehäuse ausgerichtet. Kein Nachstellen erforderlich. Eine optimale Abdichtung wird durch einen Kassettendichtring bei den HR-Modellen und eine Lippendichtung bei den HRB sichergestellt. Da der Zinkenträger konisch zur Welle ausgerichtet ist, tritt am Wellenprofil kein Spiel auf. Der Zinkenträger hat eine ovale Form, die verhindert, dass sich Steine dazwischen klemmen können.

Die Kreisel werden über Zahnräder mit grossem Durchmesser angetrieben. Das sichert eine zuverlässige Kraftübertragung zu den Zinken, da immer viele Zähne gleichzeitig ineinandergreifen.

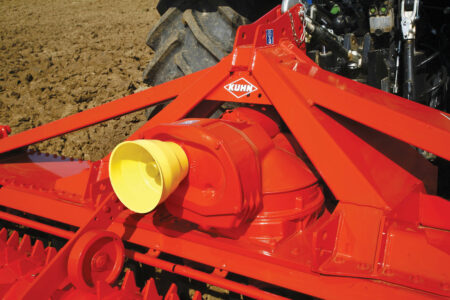

Die meisten Kreiseleggen von KUHN sind mit einem Duplex-Getriebe ausgerüstet. Dank umsteckbarer und austauschbarer Zahnräder bietet dieses Getriebe mehrere Drehzahlen. Eine Nockenabschaltkupplung gehört zur Serienausstattung mit dazu.

Bei den Modellen mit 4 und 5 Metern Arbeitsbreite besteht der Hauprahmen aus grossdimensionierten Profilen, die den Maschinen eine hohe Festigkeit und Formbeständigkeit verleihen. Zur Steigerung der Bedienerfreundlichkeit und des Komforts verfügen manche Modelle über eine hydraulische Transportverriegelung.

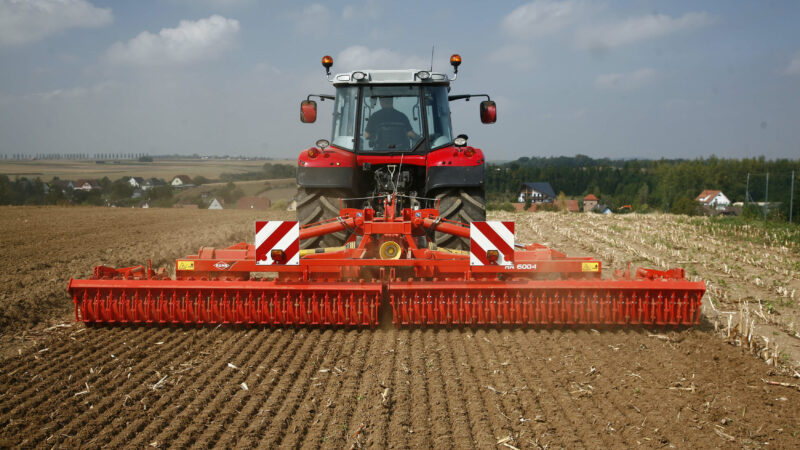

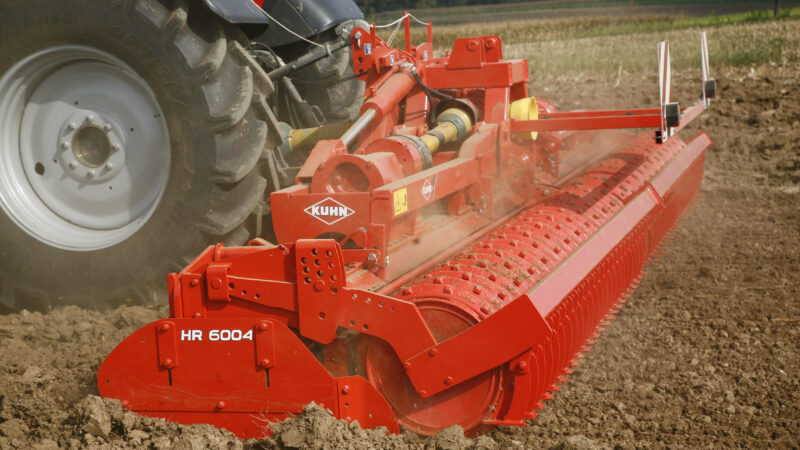

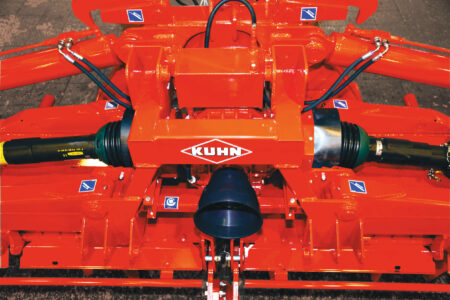

Der Zentralrahmen der HR 6004 DRC besteht aus einem vorderen und einem hinteren Rahmen, die aus gross dimensionierten Rechteckprofilen gefertigt sind. So haben Verformungen und Verwindungen keine Chance.
Der hochleistungsfähige Dreipunktrahmen hat pendelnde Anbaugabeln, was den Anbau erleichtert. Bei der Arbeit sorgen diese Anbaugabeln für eine präzise Bodenanpassung. Sie sind besonders robust ausgelegt und aus vergütetem Stahl gefertigt. Für maximale Zuverlässigkeit sind die Anbaubolzen gegen Verdrehen gesichert. Der Anbaubock verfügt über eine breite Grundplatte, die angeschweisst ist und die Robustheit erhöht.

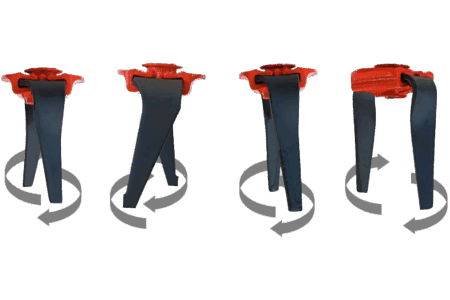

Die FAST-Fit Zinken gehören bei den Kreiselegge HR 104-1004 von KUHN zur Serienausstattung. Mit ihrer speziellen geschränkten und gewundenen Form sind sie das ideale Werkzeug bei der Bereitung eines feinkrümeligen Saatbetts unter schwierigen Bedingungen (steinige, harte oder tonige Böden). Sie sind auch bestens für hohe Arbeitsgeschwindigkeiten geeignet.
Die OPTIMIX-Zinken sind eine gute Wahl für die Saatbettbereitung in pfluglos bearbeiteten Böden nach flacher Stoppelbearbeitung oder krumentiefer Lockerung, aber auch zum Grünlandumbruch. Die auf Griff stehenden Zinken erlauben eine intensive Lockerung des Bodens und eine sehr gute Einmischung von Pflanzenrückständen.
Eine maximale Lebensdauer bieten die DURAKUHN-Zinken mit Wolframkarbid-Beschichtung.
Ausserdem sind extra-lange Zinken mit 36 cm Länge für eine tiefe Bodenlockerung verfügbar.

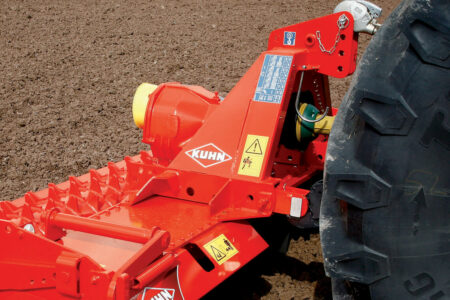

Die Zahnräder des DUPLEX-Getriebes können umgesteckt werden. Dadurch ergeben sich mehrere Rotordrehzahlen, die eine exakte Anpassung des Krümelungsgrades an die Bodenbedingungen erlauben. Durch den weit hinten liegenden Zapfwellenanschluss muss die Gelenkwelle nie extrem abgewinkelt werden und der Aushub der Maschine am Vorgewende ist leichter.

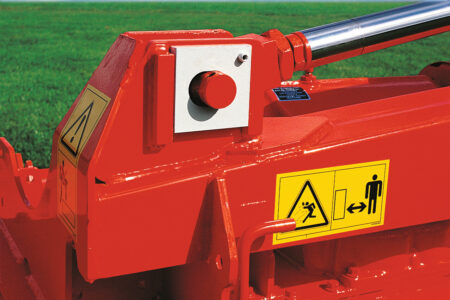

Die klappbaren Kreiseleggen von KUHN können starr oder frei pendelnd eingesetzt werden, um sie bestmöglich an die vorherrschenden Bedingungen anpassen zu können. Dies wird durch den Rahmen mit Drehgelenk ermöglicht. Das Gerät kann in wenigen Minuten durch Drehen eines Langlochsegmentes umgestellt werden.

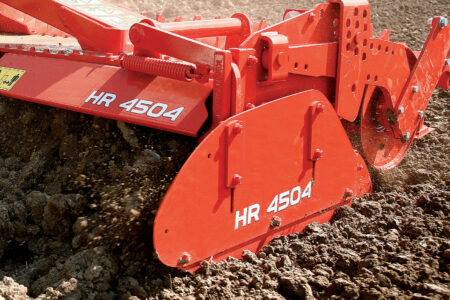

Alle HRB 103 DR und HR 1004 DR sind serienmässig mit höhenverstellbaren Leitblechen ausgerüstet, so dass sie an die unterschiedlichsten Arbeitsbedingungen angepasst werden können. Sie sind zweiteilig und deshalb mit einer Rückholfeder als Sicherung ausgerüstet.
