HR 1020-1030-1040
Die starren Kreiseleggen HR 1020-1030-1040 von KUHN überzeugen mit einem leistungsstarken Getriebe und anpassbarer Drehzahl - für eine perfekte Krümmelung. Diese Kreiseleggen kommen bei Traktoren mit Leistungen von 80 - 320 PS in Arbeitsbreiten von 3 bis 4,5 m zum Einsatz.
Die neue Baureihe der Kreiseleggen von KUHN bietet Modelle für verschiedenste Einsatzsituationen und Kundenanforderungen. Sie umfasst die Kreiseleggen HR 1020-1030-1040 mit Arbeitsbreiten von 3 bis 4 Metern, die für einen Solo-Einsatz oder eine Bestellkombination geeignet sind. Die HR der Serie 1040 ist ideal für leistungsstarke Traktoren von bis zu 320 PS geeignet. Hydraulische Einstellungen erleichtern die Bedienbarkeit. Eine weitere Priorität ist die Flächenleistung: Unsere Kreiseleggen erfüllen höchste Standards und können Non-Stop eingesetzt werden.
Ihre Vorteile

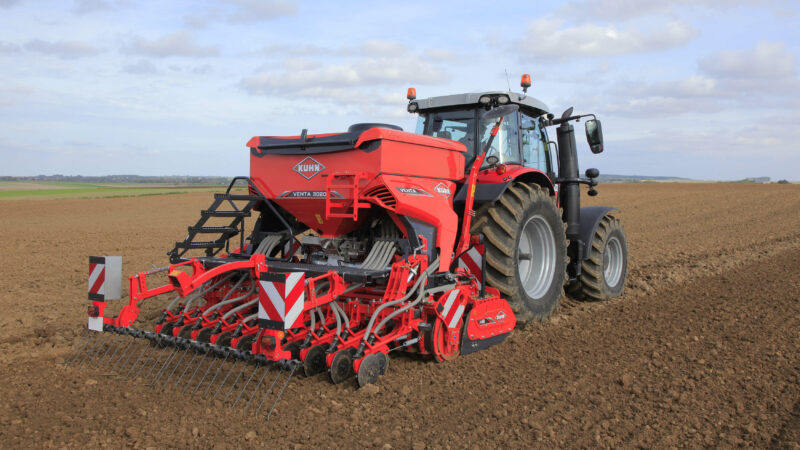

Angebaut an eine Sämaschine beeinflussen die Kreiseleggen HR 1020-1030-1040 die Sätiefe nicht. Die Anbauteile der Sämaschine werden direkt am Walzenrahmen befestigt, so dass die Maschine näher am Traktor angebaut ist. Diese Kreiseleggen können sowohl mit pneumatischen als auch mit mechanischen Sämaschinen eingesetzt werden.

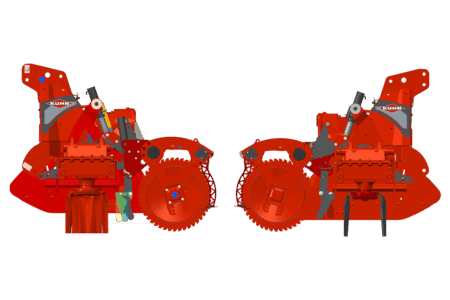

Durch die spezielle Form der Zinken wird eine feine Krümelstuktur bis in einer Tiefe von 20 cm erreicht. Die HR 1040 ist mit 335 mm langen Zinken ausgerüstet, die auch unter den schwierigsten Bedingungen effizient arbeiten. Das Duplex-Getriebe ermöglicht eine Anpassung der Drehzahl an die Arbeitsbedingungen. Bei den HR 1040 sind Drehzahlen zwischen 255 und 539 min-1 möglich, so dass ausgezeichnete Ergebnisse in sehr schwierigen Böden erzielt werden. Je nach Modell können Arbeitstiefe und Anstellwinkel der Schleppplanke hydraulisch von der Traktorkabine aus eingestellt werden.
Die seitlichen Leitbleche sind länger, um perfekte Anschlüsse zwischen den Überfahrten zu erzielen. Sie sind einfach und schnell eingestellt und an einem Doppelarm befestigt, um einen sicheren Halt zu gewährleisten.

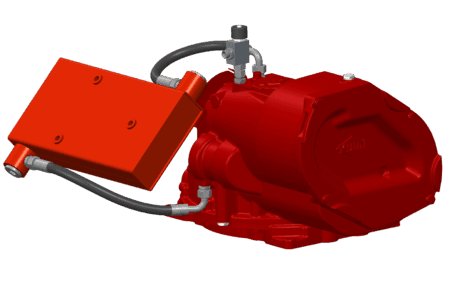

Das Hauptgetriebe ist bei den Maschinen der Serie 1040 mit einem Ölkühler ausgerüstet. Die integrierte Pumpe und zusätzliche Öltanks kühlen das Öl ab, bevor es wieder in das Getriebe geleitet wird.

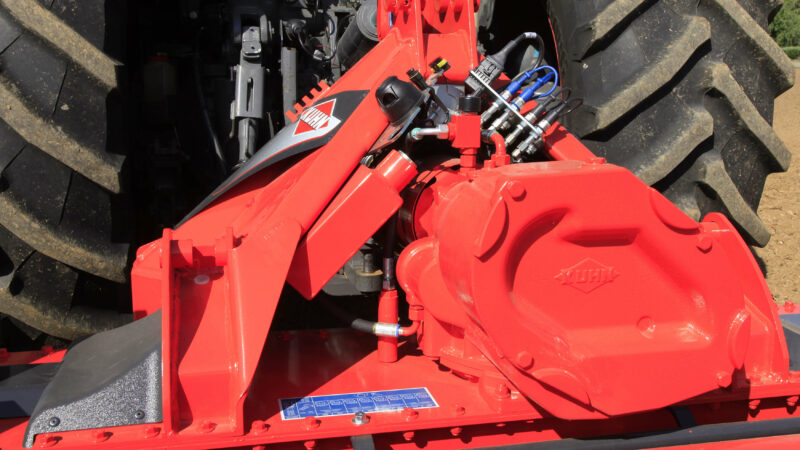

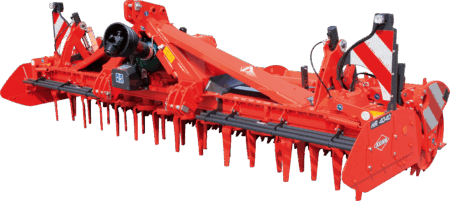

Für den Anbau kommen die Anbaukategorien 3 und 4 in Frage, ein Anbau an Traktoren mit Kategorie 4 Quick-Hitch ist ebenfalls möglich. Die Maschine wird näher an den Traktor angebaut: Das Hauptgetriebe ist nach hinten versetzt, dadurch ist der Zapfwellenstummel länger und die Abwinklung der Gelenkwelle geringer.

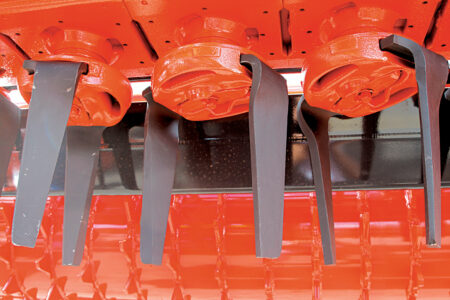

Die Standardzinken sind mit einem Schnellwechselsystem ausgerüstet. Ihre Form ist gerade und sie haben eine Länge von 315 mm (1020 und 1030) oder 335 mm (1040).

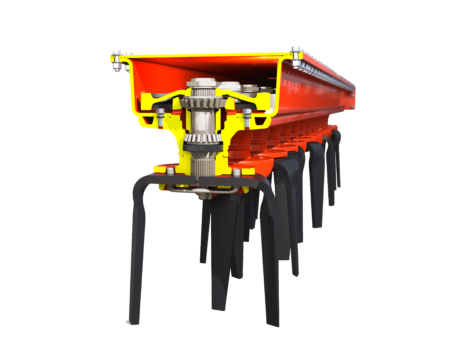

Der leistungsfähige Antriebsstrang der Kreisel ist komplett durch eine stabile Getriebewanne geschützt. Getriebewanne, Lager und Zinkenträger bilden eine kompakte und sehr robuste Einheit, die eine höchste Formbeständigkeit gewährleisten. Der geringe Abstand zwischen Getriebewanne und Zinkenträger sorgt dafür, dass sich keine Steine dazwischen einklemmen können. Die Getriebewanne ist hochsolide und wartungsfrei. Da die Zahnräder aus vergütetem Schmiedestahl nach unten gewölbt sind, entsteht keine Hebelwirkung auf die Lager. Die Kegelrollenlager sind wartungsfrei und perfekt im einteiligen Lagergehäuse ausgerichtet. Kein Nachstellen erforderlich. Eine optimale Abdichtung wird durch einen Kassettendichtring bei den HR-Modellen sichergestellt. Da der Zinkenträger konisch zur Welle ausgerichtet ist (ein KUHN-Patent) , tritt am Wellenprofil kein Spiel auf. Der Zinkenträger hat eine ovale Form, die verhindert, dass sich Steine dazwischen klemmen können.
Spezifikation
| HR 3020 | HR 4020 | HR 3030 | HR 4030 | HR 4530 | HR 3040 | HR 4040 | |
|---|---|---|---|---|---|---|---|
| Arbeitsbreite ca. (m) | 3,00 | 4,00 | 3,00 | 4,00 | 4,50 | 3,00 | 4,00 |
| Transportbreite (m) | 3,00 | 4,10 | 3,00 | 4,10 | 4,55 | 3,00 | 4,10 |
| Maximal zulässige Traktorleistung - kW / PS - bei 1000 min-1 | 132 / 180 | 146 / 200 | 176 / 240 | 190 / 260 | 197 / 270 | 219 / 300 | 234 / 320 |
| Mindestleistungsbedarf am Traktor - kW / PS - bei 1000 min-1 | 59 / 80 | 73 / 100 | 59 / 80 | 73 / 100 | 80 / 110 | 66 / 90 | 88 / 120 |
| Erforderliche Hydraulikanschlüsse am Traktor | 1 DW Steuergerät für die Schleppplanke (Sonderausrüstung) 1 DW Steuergerät für die Spuranreisser (Sonderausrüstung) 1 DW Steuergerät für das 4-fach Umschaltventil (Sonderausrüstung) | 1 DW Steuergerät für die Schleppplanke (Sonderausrüstung) 1 DW Steuergerät für die Spuranreisser (Sonderausrüstung) 1 DW Steuergerät für das 4-fach Umschaltventil (Sonderausrüstung) | 1 DW Steuergerät für die Tiefeneinstellung (Sonderausrüstung) 1 DW Steuergerät für die Schleppplanke (Sonderausrüstung) 1 DW Steuergerät für die Spuranreisser (Sonderausrüstung) 1 DW Steuergerät für das 4-fach Umschaltventil (Sonderausrüstung) | 1 DW Steuergerät für die Tiefeneinstellung (Sonderausrüstung) 1 DW Steuergerät für die Schleppplanke (Sonderausrüstung) 1 DW Steuergerät für die Spuranreisser (Sonderausrüstung) 1 DW Steuergerät für das 4-fach Umschaltventil (Sonderausrüstung) | 1 DW Steuergerät für die Tiefeneinstellung (Sonderausrüstung) 1 DW Steuergerät für die Schleppplanke (Sonderausrüstung) 1 DW Steuergerät für die Spuranreisser (Sonderausrüstung) 1 DW Steuergerät für das 4-fach Umschaltventil (Sonderausrüstung) | 1 DW Steuergerät für die Schleppplanke 1 DW Steuergerät für die Tiefeneinstellung | 1 DW Steuergerät für die Schleppplanke 1 DW Steuergerät für die Tiefeneinstellung |
| Hauptantrieb | DUPLEX-Wechselradgetriebe | DUPLEX-Wechselradgetriebe | DUPLEX-Wechselradgetriebe | DUPLEX-Wechselradgetriebe | DUPLEX-Wechselradgetriebe | DUPLEX-Wechselradgetriebe mit Ölkühlung | DUPLEX-Wechselradgetriebe mit Ölkühlung |
| Überlastschutz | Überlast-Abschaltkupplung | Überlast-Abschaltkupplung | Überlast-Abschaltkupplung | Überlast-Abschaltkupplung | Überlast-Abschaltkupplung | Überlast-Abschaltkupplung | Überlast-Abschaltkupplung |
| Zapfwellendrehzahl (min-1) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Kreiseldrehzahl (min-1) | 290/330 (nach Umdrehen der Wechselräder) | 290/330 (nach Umdrehen der Wechselräder) | 290/330 (nach Umdrehen der Wechselräder) | 290/330 (nach Umdrehen der Wechselräder) | 290/330 (nach Umdrehen der Wechselräder) | 296/463 (nach Umdrehen der Wechselräder) | 296/463 (nach Umdrehen der Wechselräder) |
| Anzahl der Kreisel | 10 | 14 | 10 | 14 | 16 | 10 | 14 |
| Seitliche Abweisbleche | einstellbare Seitenbleche mit Federsicherung und doppeltem Tragarm | einstellbare Seitenbleche mit Federsicherung und doppeltem Tragarm | einstellbare Seitenbleche mit Federsicherung und doppeltem Tragarm | einstellbare Seitenbleche mit Federsicherung und doppeltem Tragarm | einstellbare Seitenbleche mit Federsicherung und doppeltem Tragarm | einstellbare Seitenbleche mit Federsicherung und doppeltem Tragarm | einstellbare Seitenbleche mit Federsicherung und doppeltem Tragarm |
| Anbau | Dreipunktanbau Kat. 2 / 3N / 3 und 4N -Anbaugabeln | Dreipunktanbau Kat. 2 / 3N / 3 und 4N -Anbaugabeln | Dreipunktanbau Kat. 2 / 3N / 3 und 4N -Anbaugabeln | Dreipunktanbau Kat. 2 / 3N / 3 und 4N -Anbaugabeln | Dreipunktanbau Kat. 2 / 3N / 3 und 4N -Anbaugabeln | Dreipunktanbau Kat. 2 / 3N / 3 und 4N -Anbaugabeln | Dreipunktanbau Kat. 2 / 3N / 3 und 4N -Anbaugabeln |
| Gewicht (kg) ca. mit MAXIROHR-Walze Ø 520 mm | 1.320 | 1.478 | 1.430 | 1.618 | 1.913 | 1.615 | 1.830 |
| Gewicht (kg) ca. mit MAXIPACKER-Walze Ø 535 mm | 1.569 | 1.809 | 1.679 | 1.949 | 2.289 | 1.865 | 2.160 |
| Gewicht (kg) ca. mit MEGAPACKER-Walze Ø 590 mm | 1.611 | 1.871 | 1.721 | 2.011 | 2.341 | 1.910 | 2.225 |
| Gewicht (kg) ca. mit PACKLINER-Walze Ø 592 mm - Reihenabstand 125 mm | 1.685 | 1.956 | 1.795 | 2.096 | 2.439 | 1.980 | 2.310 |
| Gewicht (kg) ca. mit PACKLINER-Walze (Ø 592 mm) - Reihenabstand 150 mm | 1.672 | 1.937 | 1.782 | 2.077 | 1.970 | 2.290 | |
| Gewicht (kg) ca. mit STEELLINER-Walze Ø 550 mm - Reihenabstand 125 mm | 1.659 | 1.921 | 1.769 | 2.061 | 1.955 | 2.275 | |
| Gewicht (kg) ca. mit STEELLINER-Walze Ø 550 mm - Reihenabstand 150 mm | 1.625 | 1.889 | 1.735 | 2.029 | 1.920 | 2.240 |
